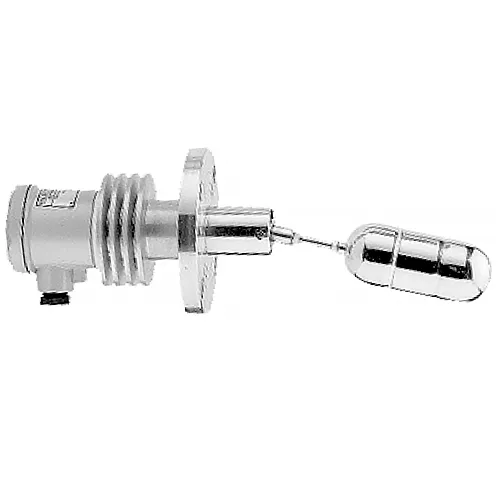

Поплавковые магнитные сигнализаторы уровня FineTek

Особенности магнитных поплавковых сигнализаторов уровня жидкости FineTekFF

Магнитные поплавковые сигнализаторы уровня серии FF имеют:

• корпуса со степенью защиты IP65;
• широкий спектр фланцевых и резьбовых соединений;
• возможность выбора длины рычага;
• исполнение из нержавеющей стали или поливинилхлорида;
• возможность работы с высокотемпературными (до 350⁰С) и легкими (от 0,25 кг/л) жидкостями;
• взрывозащищенные и коррозионостойкие версии;
• сертификаты о включении в морской регистр: DNV, LR, GL.

Принцип работы сигнализаторов уровня серии FF

При изменении уровня жидкости изменяется положение магнита на рычаге поплавка относительно магнита на микропереключателе или геркона, переключая таким образом контакт.

Конфигуратор заказа датчиков уровня серии FF

Информация для заказа: FF XX Y ZZ, где

FF – индекс поплавковых сигнализаторов уровня

ХХ – исполнение:

• 1х – стандартное исполнение,
• 15, 30 – миниатюрное исполнение,
• 2х, 55, 62 – высокотемпературное исполнение,
• 4х – исполнение с изогнутым рычагом,
• 5х – вертикальное исполнение,
• 7х – взрывозащищенное исполнение,
• 8х – корпус из поликарбоната (РС), устойчивый к агрессивным средам,
• 90 – с проверочным устройством.

Y – тип применяемых поплавков. Поплавки изготовлены из нержавеющей стали

Тип B Рабочее давление <10 бар Плотность среды >0,25 кг/л

Тип C Рабочее давление <15 бар Плотность среды >0,65 кг/л

Тип D Рабочее давление <30 бар Плотность среды >0,55 кг/л

Тип F Рабочее давление <15 бар Плотность среды >0,8 кг/л

Тип G Рабочее давление <15 бар Плотность среды >0,7 кг/л

ZZ – информация о присоединении к процессу

Примеры кода заказа:

FF10DFQ – стандартное исполнение, поплавок D, присоединение к процессу резьба трубная коническая 2".
FF20DLO – высокотемпературное исполнение, квадратный фланец 5 бар.

При выборе поплавкового сигнализатора необходимо учитывать следующее:

• Исполнение из нержавеющей стали не рекомендовано к применению с агрессивными средами;
• При установке прибор ориентировать кабельным вводом вниз для предотвращения попадания влаги;
• Перед установкой прибора убедиться, что характеристики поплавка соответствуют плотности среды;
• Не рекомендована установка прибора вблизи сливных и наливных отверстий;
• Для подключения типа «Искробезопасная цепь» использовать контроллеры датчиков с функцией искрозащитного барьера.

Документация

• Каталог поплавковых сигнализаторов серии FineTekFF
• Декларация о соответствии TP TC 020/2011 на сигнализаторы уровня FineTek
