Тепловые реле CHINT
Тепловые реле от бренда Chint – это серия надежных технических устройств для защиты электрооборудования, в частности трехфазных двигателей, от обрыва фаз и перегрузки. Реле выполнены в удобном и универсальном форм-факторе, обладают возможностью регулировки номинального тока, оснащены быстрым и надежным механизмом срабатывания, а также имеют ряд других эксплуатационных достоинств.
Преимущества и особенности тепловых реле CHINT
Тепловые реле Chint обладают универсальными габаритами, которые соответствуют большинству моделей от других известных производителей. Это позволяет легко заменять вышедшее из строя оборудование того же номинала в имеющихся электрических шкафах.
Кроме этого, следует выделить следующий набор достоинств приборов Chint:
- Защита по 3 фазам. Термобиметаллический расцепитель установлен на всех полюсах.
- Температура окружающей среды не влияет на срабатывание. Имеется температурная компенсация.
- Есть регулировка тока. Можно точно подстроить устройство под конкретное электрооборудование.

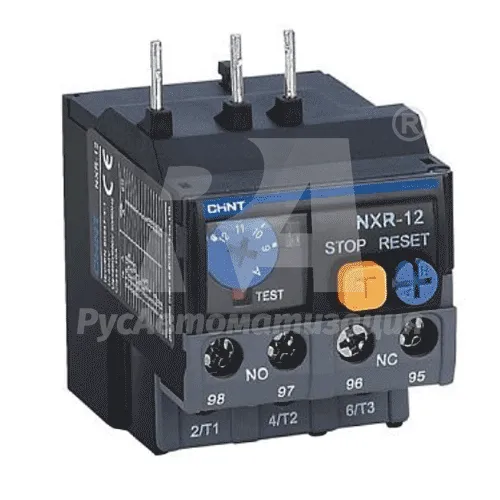

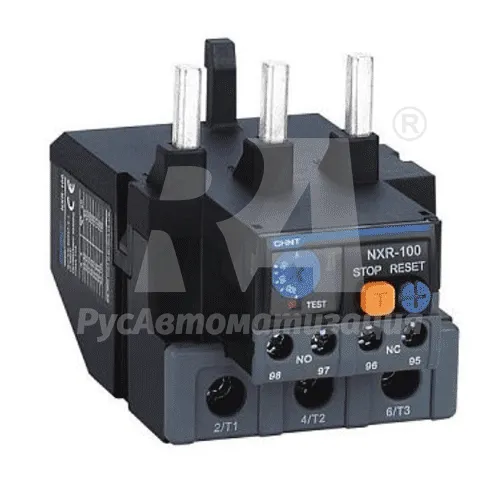

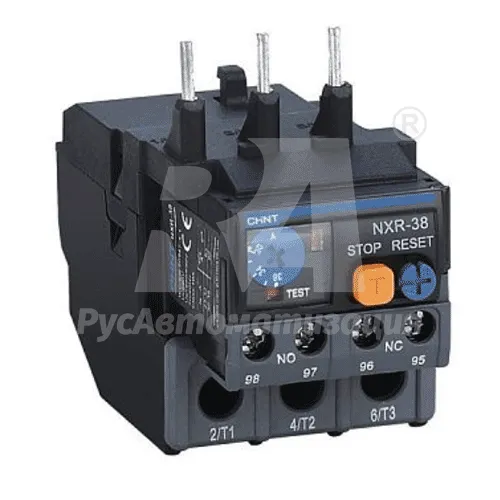

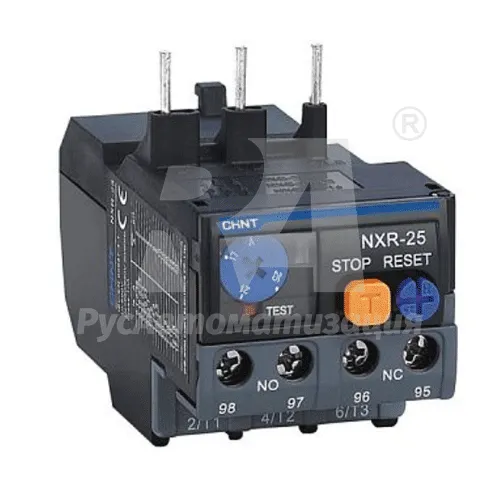

- Все необходимые функции имеются на лицевой панели. Кнопки "Test" и "Stop", индикация срабатывания, переключение ручного и автоматического режима.
- Возможность удаленной индикации срабатывания. Для этого имеются НО+НЗ контакты.
- Надежность и долговечность конструкции. Пластиковые и металлические элементы обладают повышенной износостойкостью. Способны прослужить в течение долгого периода эксплуатации даже при частой работе при повышенных нагрузках.
- Опциональность монтажа. Реле предназначено для установки на выходные клеммы контактора. Для моделей номиналом до 93 А доступен для заказа монтажный блок, который позволяет установить устройство на DIN-рейку.
Принцип работы тепловых реле CHINT
Четкую и быструю работу теплового реле обеспечивает конструкция устройства, которая состоит из:
- нагревательного элемента;
- биметаллических полос;
- подпружиненного проводника.
Через нагревательный элемент протекает ток. В зависимости от значения тока элемент нагревается определенным образом и воздействует теплом на биметаллические пластины. Последние представляют собой полосы из двух металлов, обладающих разным коэффициентом линейного температурного расширения. При увеличении проходящего тока выделяется тепло, нагревающее биметалл. Это приводит к расширению и изгибу пластины. При изгибе она задевает подпружиненный механизм, который размыкает цепь.
На лицевой части корпуса имеется поворотный механизм самовозврата. С его помощью происходит сброс аварии. Его можно установить в один из двух режимов:
- Автоматический (А) – сброс происходит при остывании пластины.
- Ручной (H) – сброс необходимо выполнять вручную по месту установки реле.

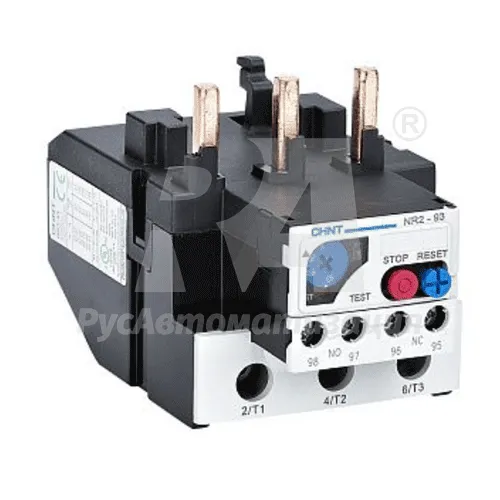

В конструкции реле для моторов NR2 например предусмотрена пластина для компенсации температуры окружающей среды. При повышении температуры воздуха она нагревается и изгибается в противоположную сторону относительно биметаллической пластины. Это позволяет устройству работать в диапазоне температур от -5°С до +40°С.
Применение реле тепла CHINT
Если необходимо купить двигатель, то важно сразу обеспечить ему надежную защиту. Один из оптимальных способов заключается в установке электротеплового релейного устройства. Тепловое реле от Chint отлично подходит для работы с трехфазными асинхронными двигателями, так как обеспечивает защиту по каждой фазе.
Реле хорошо держит нагрузку, с ним можно запускать разнообразное оборудование:
- конвейеры;
- нории;
- лифтовые приводы;
- дробилки;
- станки;
- опрокидыватели;
- турбины и насосы;
- электрозадвижки и многое другое.
Реле защиты электродвигателя выдерживает тяжелые пуски: время срабатывания при перегрузке в 7 крат составляет около 5 секунд. Также устройство способно защитить мотор при обрыве одной из фаз. Стоит отметить, что реле не защищает от короткого замыкания, поэтому использование автоматического выключателя или предохранителя обязательно. В качестве автоматов рекомендуем рассмотреть серию NS2 от Chint. Устройства дополняют друг друга, обеспечивая надежную комплексную защ>серию NS2 от Chint. Устройства дополняют друг друга, обеспечивая надежную комплексную защиту привода.
Документация
Тепловые реле Chint соответствуют стандартам ГОСТ IEC 60947-4-1 и ГОСТ IEC 60947-5-1. Подобрать исполнение, узнать габариты, точные значения срабатывания реле и получить другую информацию можно, связавшись с нашими специалистами. Для предварительного изучения особенностей устройств вы можете воспользоваться следующей документацией:
