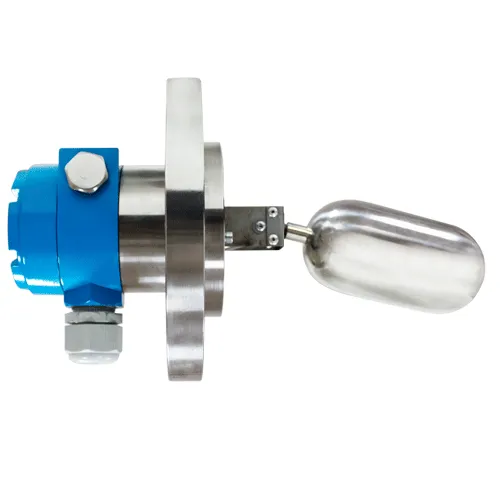

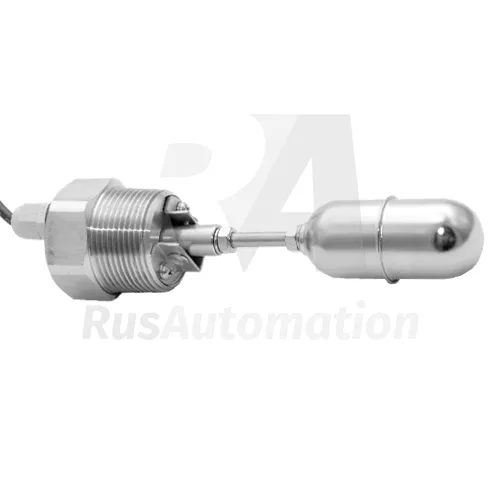

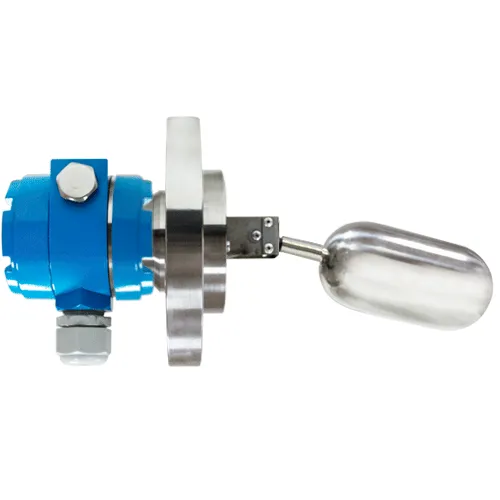

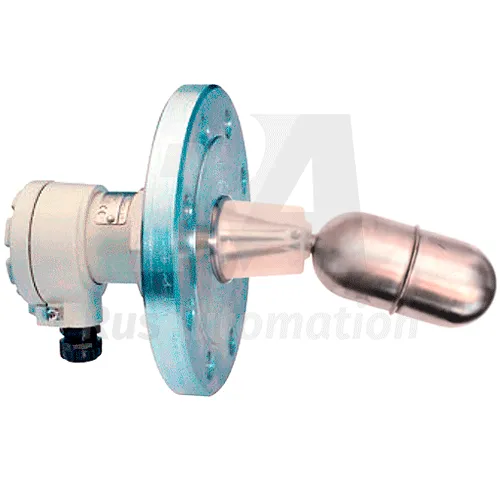

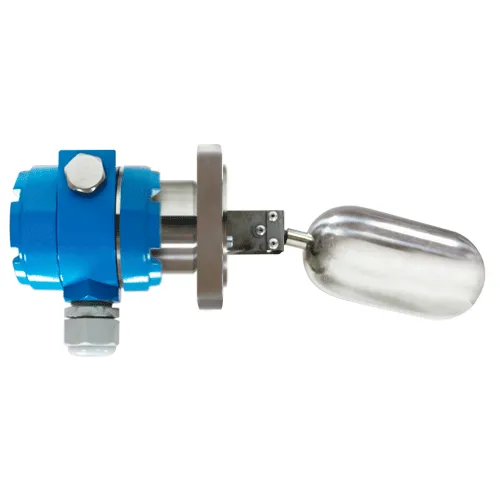

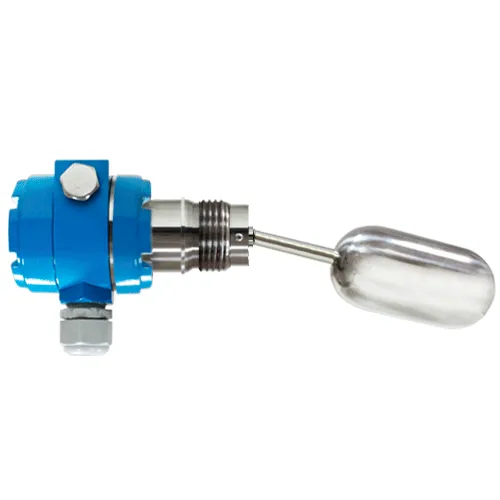

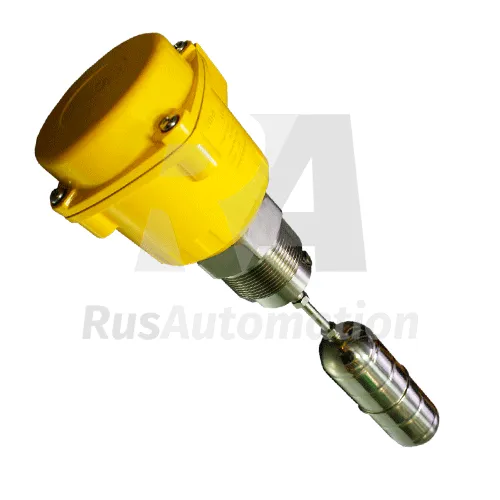

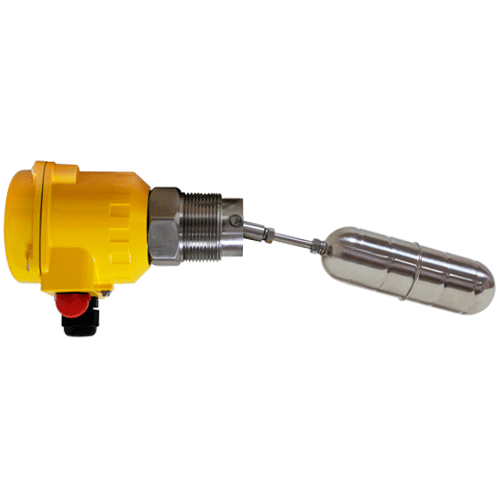

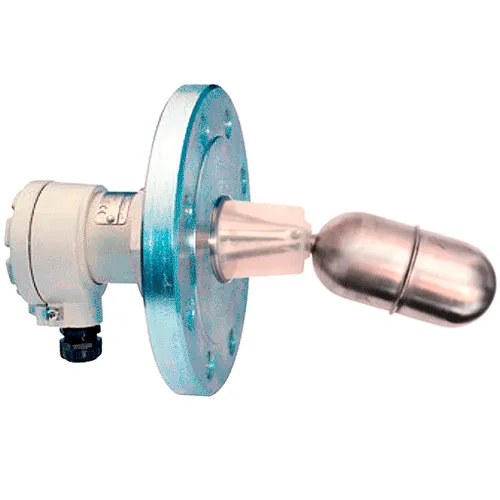

Поплавковые магнитные сигнализаторы уровня

Назначение и область применения поплавковых магнитных сигнализаторов уровня

Магнитный поплавковый сигнализатор предназначен для индикации достижения поверхностью среды уровня, заданного местом установки прибора. Датчик можно использовать в статическом и динамическом режимах. В первом случае наличие или отсутствие сигнала говорит о неизменности положения поверхности. В динамическом режиме сигнал с прибора формируется при достижении определенной отметки, на которой находится поплавковый элемент. Это может быть минимальный или максимальный уровень заполнения резервуара средой, в которой поплавок прибора сохраняет свойство плавучести.

Простое устройство и широкие возможности монтажа позволяют использовать этот вид сигнализаторов для решения задач:

• контроль заполнения резервуара (емкости) по смещению зеркала поверхности жидкой среды;
• сообщение (сигнал) о достижении максимального, промежуточного или минимального уровня при заполнении и опустошении емкости;
• запуск и останов насосов, включение и выключение приводов задвижек, переключение системы циркуляции с резервуаром (расширителем) в режим байпаса и выход из него;
• предотвращение сухого хода насосов при падении уровня жидкости в емкости, прекращение и запуск подкачки в зависимости от заполнения емкости.

Плавучесть поплавкового элемента позволяет использовать сигнализаторы на границе жидкой и газовой среды независимо от наличия паров у поверхности и давления газа (воздуха) выше уровня жидкости. Использование поплавковых индикаторов ограничивается в случаях, когда у поверхности среды образуется лёд, в который может вмерзнуть поплавок. Нестабильность в работе может быть связана с явлениями кавитации и локальных кратковременных скачков уровня в месте расположения поплавка.

По конструкции и принципу действия поплавковые индикаторы соответствуют требованиям и условиям использования в нефтехимии, переработке и хранении жидких продуктов различной вязкости.  Приборы востребованы в водоснабжении, отведении и очистке стоков, системах транспортировки и циркуляции жидких сред с резервными, расширительными емкостями, отстойниками, промежуточными и конечными накопителями.

Устройство и принцип работы магнитных поплавковых датчиков уровня

В устройстве поплавкового магнитного сигнализатора уровня применяется принцип магнитного взаимодействия между подвижной частью (рычаг-поплавок) и переключателем. Функционально это индикатор изменения положения поверхности среды. При изменении положения поплавка относительно заданного уровня магниты сдвигаются, вызывая замыкание или размыкание контактов. Появление и прекращение тока в сигнальной цепи указывает на изменение уровня жидкости. Механическая связь между рычагом поплавка и переключателем отсутствует. Прибор может работать в интеграции с автоматическими системами наблюдения и контроля, напрямую с переключателями, через релейные узлы переключения.

Пример монтажа магнитного поплавкового сигнализатора

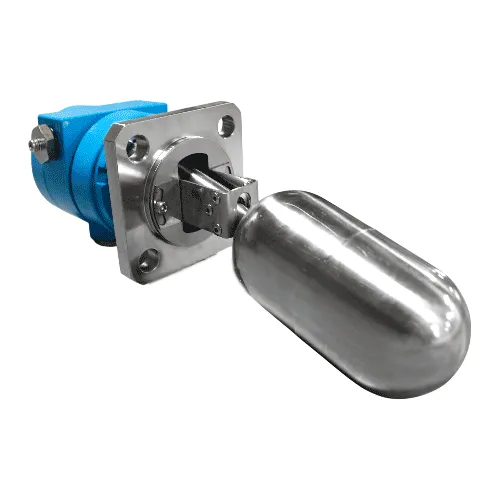

Поплавковый магнитный индикатор в зависимости от конструкции может быть установлен горизонтально и под углом к стенке емкости. Для монтажа предусмотрено фланцевое крепление, имеется защита от попадания жидкостей и паров в корпус с магнитами и контактами. Рекомендуем уточнять технические характеристики магнитных поплавковых сигнализаторов по представленным описаниям, обращаться за консультацией по подбору к нашим специалистам.
