IL-LAA-N-Ex Датчик уровня ротационный

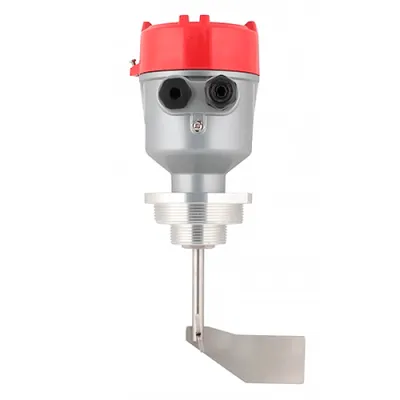

INNOLEVEL IL-LAA-N-Ex – взрывозащищенный ротационный датчик предельного уровня сыпучих материалов для контроля заполнения и опустошения бункеров, силосов и технологических емкостей. Исполнение предназначено для работы в потенциально взрывоопасной пылевой атмосфере и имеет маркировку Ex ta/tb IIIC T115°C Da/Db X. Датчик оснащен муфтовой лопастью 40×98 мм, работает от сети переменного тока 220 В и обеспечивает контроль заданной отметки уровня при скорости вращения 1 об/мин. Корпус со степенью защиты IP66 рассчитан на эксплуатацию в условиях промышленной запыленности при соблюдении требований взрывозащиты.

IL-LAA-N-Ex может быть использован для замены ротационных датчиков уровня UWT Solido 500-LAA и исполнений Siemens SITRANS LPS200 с соответствующими параметрами питания и взрывозащиты при условии соответствия технических характеристик и условий эксплуатации. Замена может потребовать изменения технологического присоединения и электрического подключения. Чтобы убедиться в возможности и правильности замены, свяжитесь с инженерами компании «РусАвтоматизация».

Назначение и принцип работы

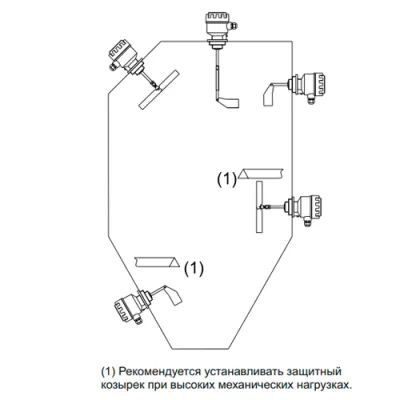

Ротационный сигнализатор IL-LAA-N-Ex предназначен для контроля достижения заданного предельного уровня сыпучих материалов, способных создавать взрывоопасную пылевую атмосферу. В зависимости от положения установки прибор регистрирует максимальный, минимальный или промежуточный уровень заполнения емкости.

Синхронный двигатель вращает измерительную лопасть. При достижении контролируемого уровня материал препятствует ее вращению. Возникающий реактивный момент приводит в действие микровыключатель SPDT, который переключает выходной контакт. После снижения уровня материала пружинный механизм возвращает привод в исходное положение, вращение лопасти возобновляется.

Датчик формирует дискретный сигнал достижения заданной отметки и не предназначен для непрерывного измерения уровня.

Особенности взрывозащищенного исполнения

Главная особенность IL-LAA-N-Ex – возможность контроля уровня сыпучих материалов в пылевых взрывоопасных средах. Паспорт предусматривает маркировку Ex ta/tb IIIC T115°C Da/Db X. Максимальная температура поверхности составляет +115 °C при указанных производителем условиях эксплуатации. Допустимость установки в конкретной зоне определяется маркировкой взрывозащиты и требованиями проекта.

Корпус изготовлен из окрашенного алюминия и имеет степень защиты IP66. Два кабельных ввода M20×1,5 позволяют выполнить электрическое подключение с соблюдением требований герметичности. Предусмотрены фиксатор крышки и соединение с системой выравнивания потенциалов.

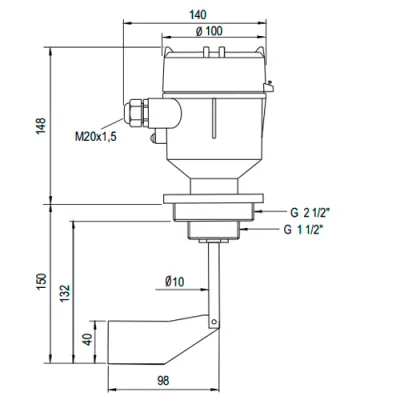

Стандартная муфтовая лопасть имеет размеры 40×98 мм и вращается со скоростью 1 об/мин. Такая конструкция используется для контроля материалов с насыпной плотностью более 100 г/л и размером частиц менее 50 мм.

Подшипник качения поддерживает вал, а проскальзывающая муфта защищает привод при ударных воздействиях на лопасть. Механизм регулировки натяжения пружины позволяет учитывать свойства легких и склонных к налипанию сыпучих материалов.
