Удлинители ротационных сигнализаторов

Конструктивные особенности удлинителей ротационных датчиков

Удлинители для ротационных датчиков подразделяются на три основных типа:

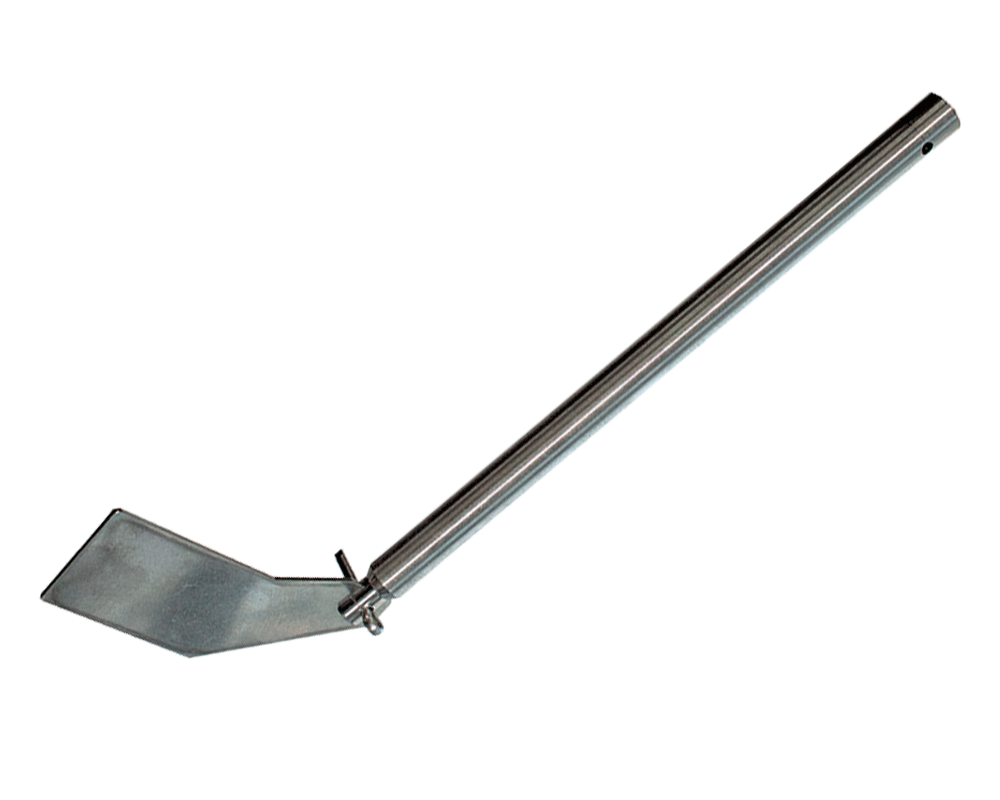

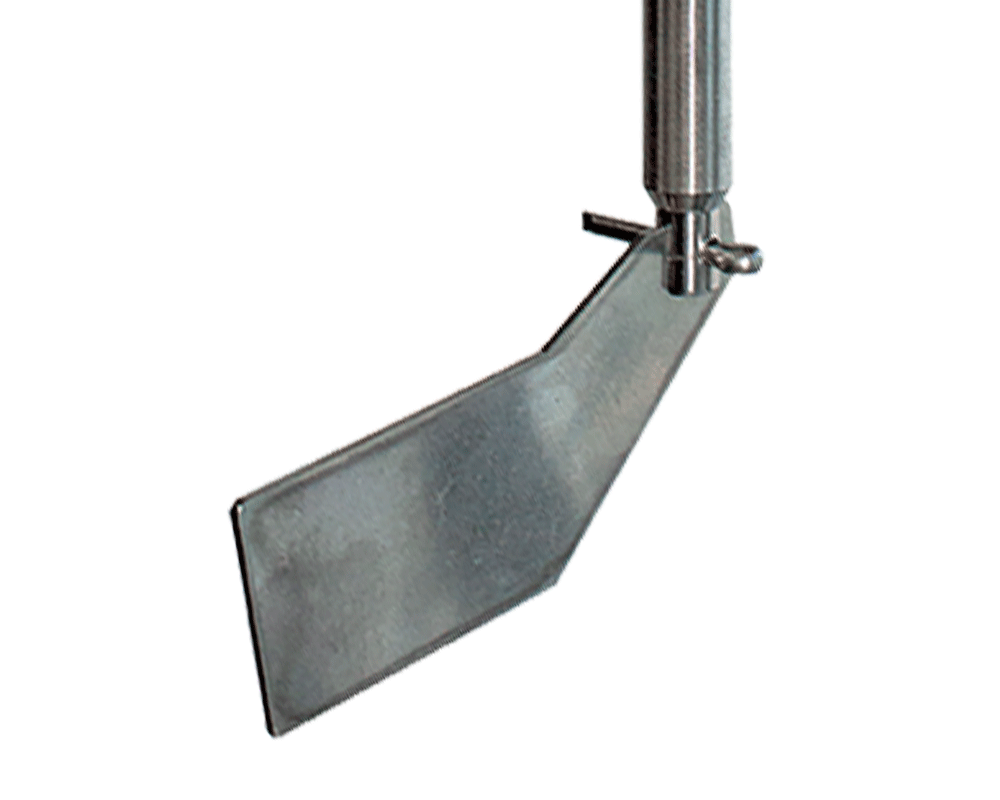

• Жесткий – для наращивания длины используется короткая штанга, образующая с валом жесткую консоль. Благодаря этому удлинитель можно устанавливать в любом пространственном положении.

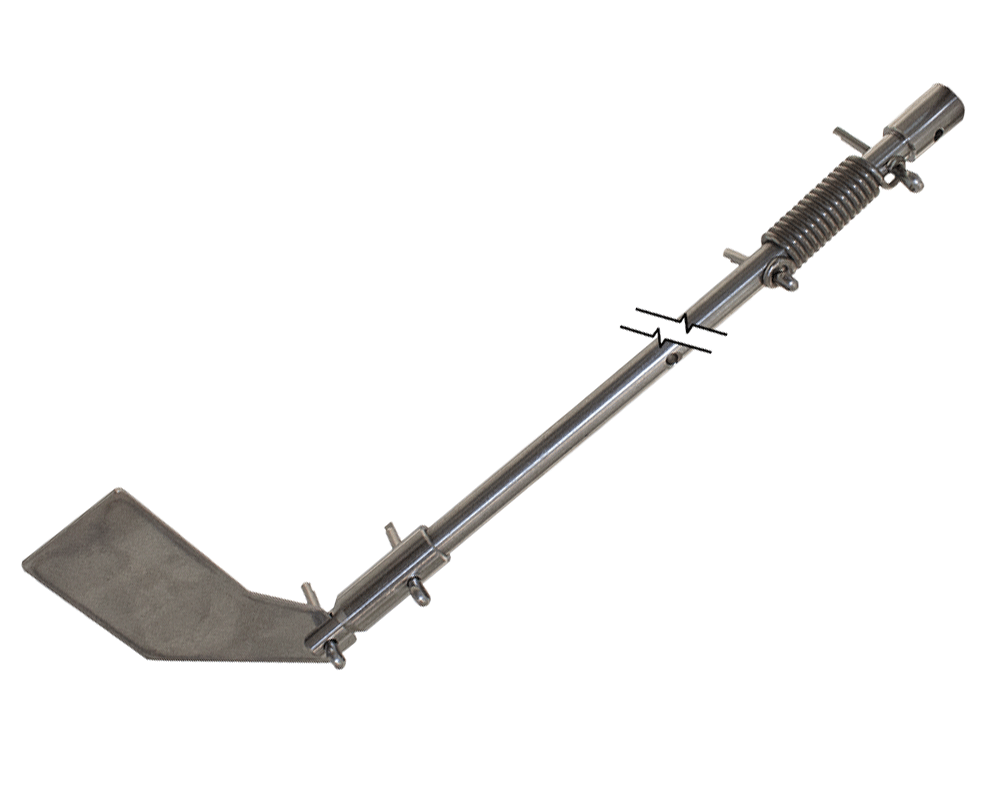

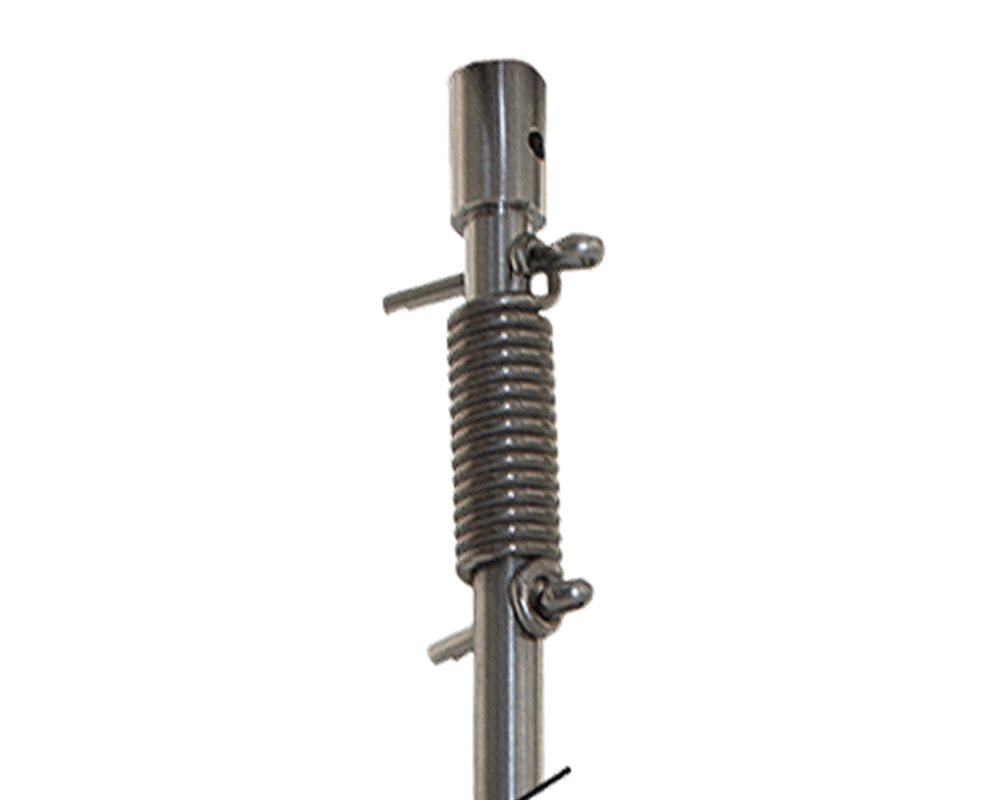

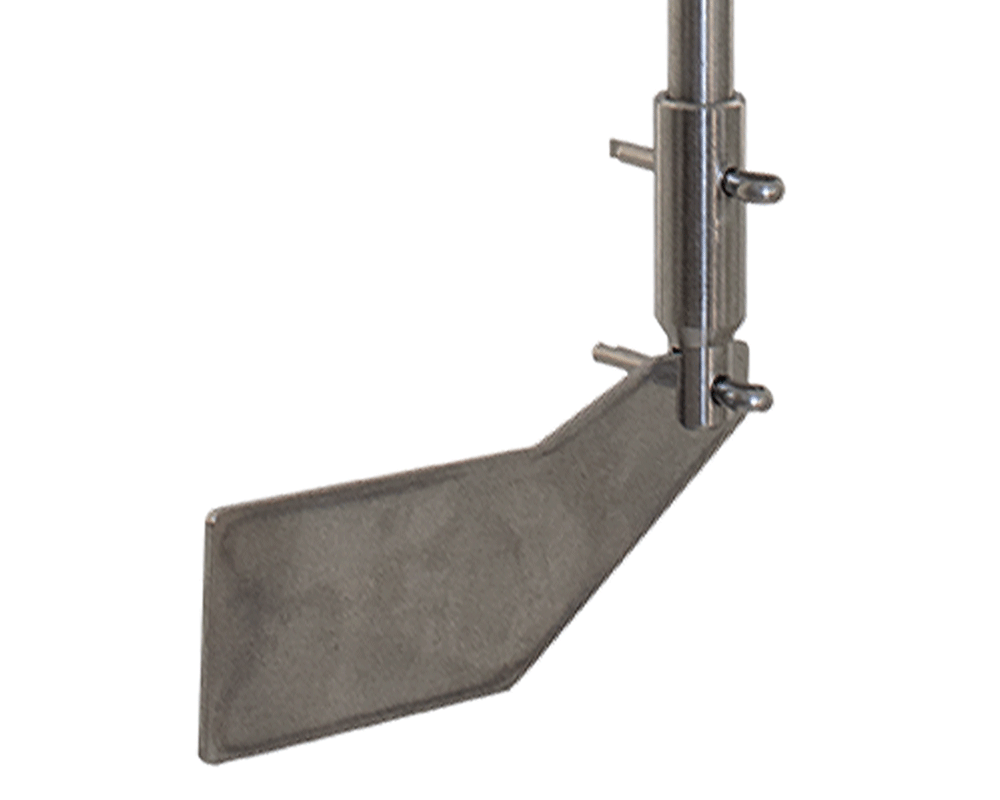

• Маятниковый – штанга соединяется с валом через упругую муфту, что позволяет увеличивать рабочую длину на большие значения. Кроме того, конструкция удлинителя дает возможность укорачивать его с шагом 100 мм.

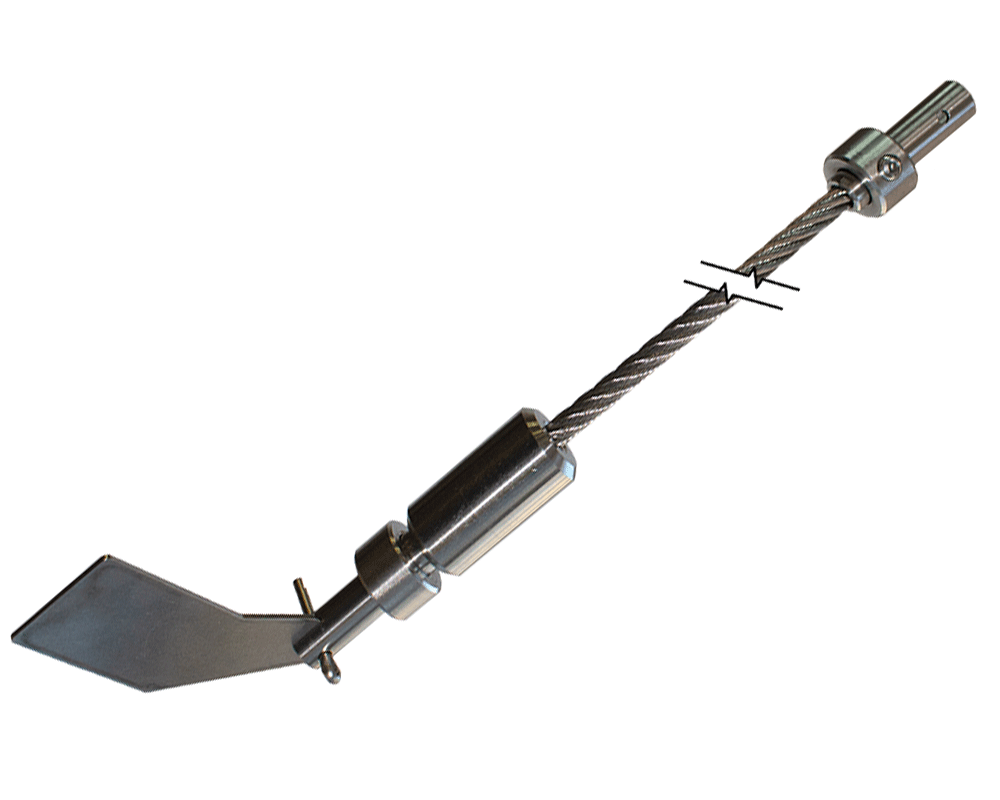

• Тросовый – штанга представляет собой гибкий стальной трос. Эта особенность позволяет увеличивать рабочие длины до 4 м.

Модельный ряд удлинителей ротационных датчиков

Тип удлинителя	Модель	Удлинение (увеличение рабочей длины сигнализатора)	Особенности

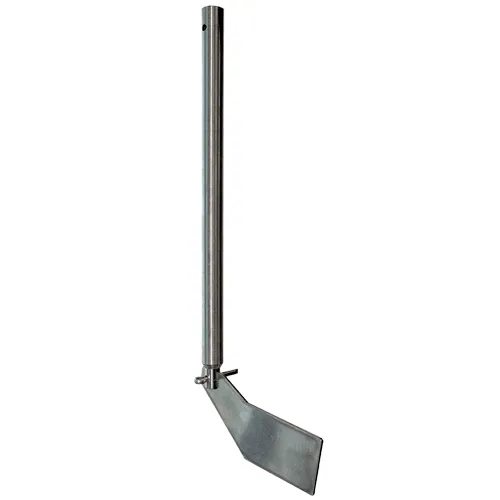

Жесткий	SLS-AL001	L=215 мм	Может использоваться в любом пространственном положении
Маятниковый	SLS-AL006.02	L=500 мм	Можно укорачивать удлинитель на месте с шагом 100 мм: 400 / 300 мм
	SLS-AL007.02	L=1000 мм	Можно укорачивать удлинитель на месте  с шагом 100 мм: 900 / 800 / 700 / 600 мм
Тросовый	SLS-AL008	L=2000 мм	Удлинение более 1 м
	SLS-AL009	L=3000 мм	Удлинение более 1 м
	SLS-AL010	L=4000 мм	Удлинение более 1 м
	SLS-AL011	L=1500 мм	Удлинение более 1 м
	SLS-AL013	L=1000 мм	Удлинение 1 м

• Материал корпуса удлинителей: коррозионно-стойкая сталь 12Х18Н10Т (AISI 321).

Ограничение применения

• Маятниковый и тросовый удлинители можно использовать только в вертикальном положении.

Принцип использования удлинителей ротационных сигнализаторов уровня

Для увеличения рабочей длины сигнализатора уровня необходимо снять лопатку с его вала, на ее место установить присоединительную муфту удлинителя. Лопатку закрепляют на противоположном конце удлинителя. Собранная таким образом конструкция позволяет как передавать вращение с вала на лопатку, так и увеличивать рабочую длину оборудования.

Документация

Паспорта:

• SLS-AL001
• SLS-AL006/007
• SLS-AL008/009/010/011/013
• SLS-AL-M008/009/010/011/013
