IL-LAA-N Датчик уровня ротационный

INNOLEVEL IL-LAA-N — ротационный сигнализатор предельного уровня сыпучих материалов с муфтовой лопастью 40×98 мм, стандартной длиной 150 мм и скоростью вращения 1 об/мин. Предназначен для контроля заполнения и опустошения бункеров, силосов и технологических емкостей. Датчик выполнен в алюминиевом корпусе со степенью защиты IP65, оснащен беспотенциальным переключающим контактом SPDT и рассчитан на общепромышленное применение.

IL-LAA-N может быть использован для замены ротационных датчиков уровня Solido 500-LAA, РДУ-121 220 В Л5, UWT Rotonivo RN 3001, Siemens SITRANS LPS200 при условии соответствия технических характеристик и условий эксплуатации. Чтобы убедиться в возможности и правильности замены, свяжитесь с инженерами компании «РусАвтоматизация».

Назначение и принцип работы

Ротационный датчик уровня IL-LAA-N применяется для сигнализации достижения заданной отметки сыпучим материалом. В зависимости от расположения прибора он позволяет контролировать верхний, нижний или промежуточный уровень в емкости.

Измерительная лопасть вращается от синхронного электродвигателя. Когда сыпучий материал достигает лопасти и препятствует ее вращению, возникающий реактивный момент приводит в действие микровыключатель. Контакт переключается, формируя сигнал достижения уровня.

После освобождения лопасти пружинный механизм возвращает привод в исходное положение, вращение возобновляется, а выходной контакт переключается обратно.

Такой принцип позволяет использовать IL-LAA-N в схемах предупреждения переполнения, контроля минимального запаса материала и управления загрузочным оборудованием.

Конструктивные особенности IL-LAA-N

Стандартная муфтовая лопасть 40×98 мм. Чувствительный элемент предназначен для взаимодействия непосредственно с сыпучим материалом.

Скорость вращения 1 об/мин. Низкая скорость вращения обеспечивает работу механизма контактной сигнализации. При достижении материалом заданной отметки вращение блокируется, что приводит к переключению выходного контакта.

Защита механизма привода. Вал установлен на подшипнике качения. Проскальзывающая муфта защищает привод от ударных воздействий на лопасть, снижая риск механического повреждения при эксплуатации.

Регулировка чувствительности. Натяжение пружины механизма переключения регулируется в зависимости от свойств контролируемого материала. Для легких материалов и материалов, склонных к налипанию, предусмотрены различные положения регулировки.

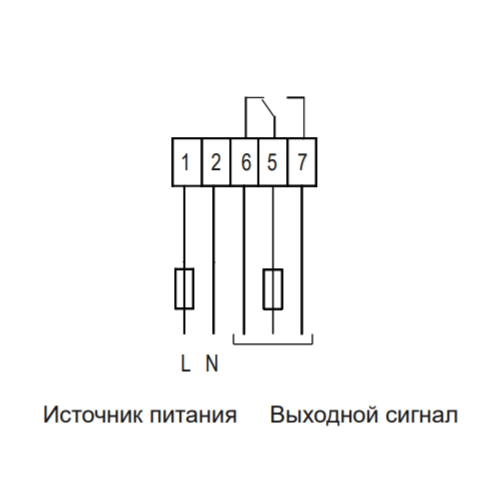

Беспотенциальный выход SPDT. Переключающий контакт позволяет организовать сигнализацию заполнения или опустошения с учетом требуемой логики системы управления.
