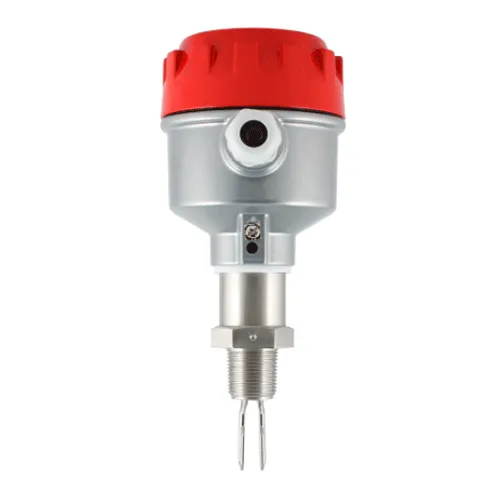

Вибрационные сигнализаторы жидкости INNOLevel

Назначение вибрационных сигнализаторов уровня жидкости INNOLevel

Вибрационные сигнализаторы используются в качестве датчиков уровня в системах автоматизации технологических процессов для определения наполнения или опорожнения резервуаров хранения или транспортировки жидких продуктов, а также для защиты от переполнения емкостей или от сухого хода насосного оборудования. Сигнализаторы устанавливаются на стенке резервуара или его крышке с помощью резьбового крепления. Достигнутый уровень поступления продукта определяется местом установки датчика. При использовании данных датчиков нежелательна повышенная склонность продуктов к налипанию, хотя вибрационные датчики, в отличие от других конструкций, обладают свойством самоочищения благодаря своему принципу работы.

Конструкционные материалы позволяют использовать вибрационные датчики INNOLevel в агрессивных средах, а также при работе с пищевыми продуктами.

Вибрационные датчики INNOLevel – надежные приборы, практически не нуждающиеся в настройке и эксплуатационном обслуживании. Датчики устойчивы к действию статического электричества и механическим воздействиям, допуская даже контактную мойку чувствительного элемента.

Взаимодействие с внешними устройствами, при включении датчиков в автоматизированные или информационные системы, осуществляется посредством дискретного выходного сигнала одного из двух типов: PNP/NPN или беспотенциальные DPDT контакты реле.

Принцип работы вибрационных сигнализаторов уровня INNOLevel

Вибрационные сигнализаторы INNOLevel работают на основе следующего принципа. В вибрационный датчик встроены два пьезоэлектрических элемента. Первый из них при включении питания датчика возбуждает колебания чувствительного элемента датчика – двухлепестковой вибровилки, на фиксированной резонансной частоте. Второй пьезоэлемент эти колебания регистрирует. При изменении плотности среды в пространстве вибровилки частота колебаний изменяется, вплоть до затухания, и это фиксируется электронной схемой, которая формирует выходной сигнал в нужном формате по выбору пользователя.

Применение вибрационных датчиков INNOLevel

Применение вибрационных сигнализаторов INNOLevel в части контроля уровня жидких продуктов:

• Пищевая промышленность: вода, растительное масло, солевые и спиртовые растворы, молоко и молочные продукты.
• Химическая промышленность: химические реагенты, моющие средства, растворы кислот, щелочей, солей.
• ЖКХ: вода, конденсат, сточные воды.

Документация

• Руководство по эксплуатации INNOLevel Vibro A
• Руководство по эксплуатации INNOLevel Vibro-U
• Паспорт на сигнализаторы уровня INNOLevel Vibro-A
• Паспорт на сигнализаторы уровня INNOLevel Vibro-U
