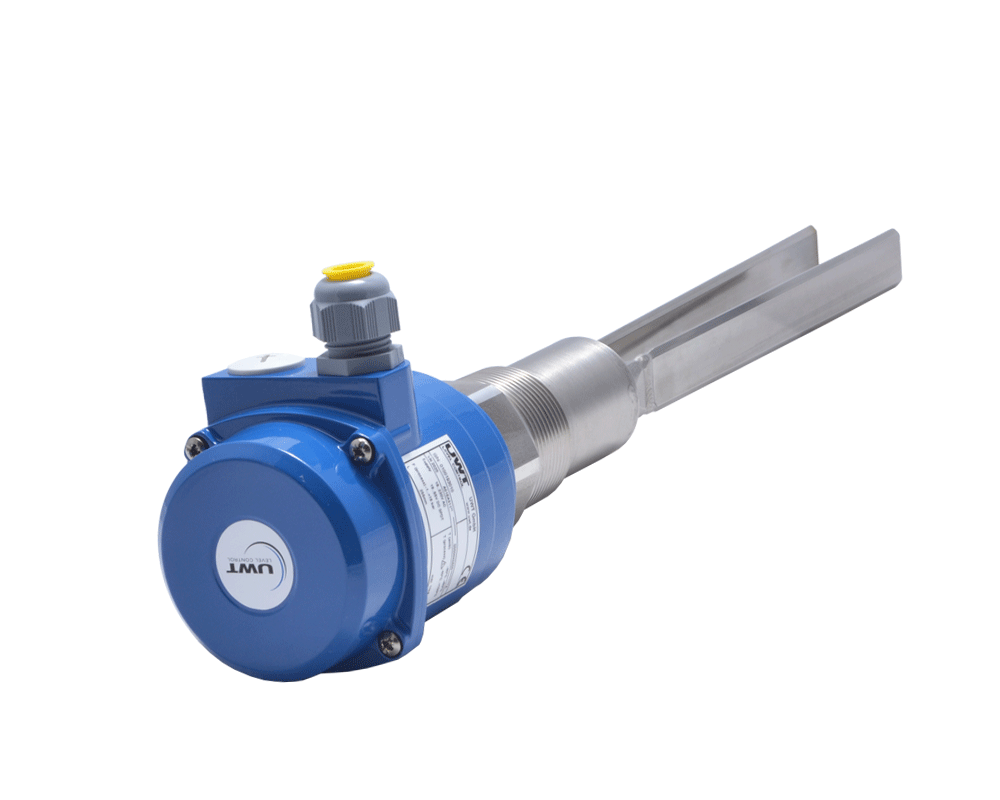

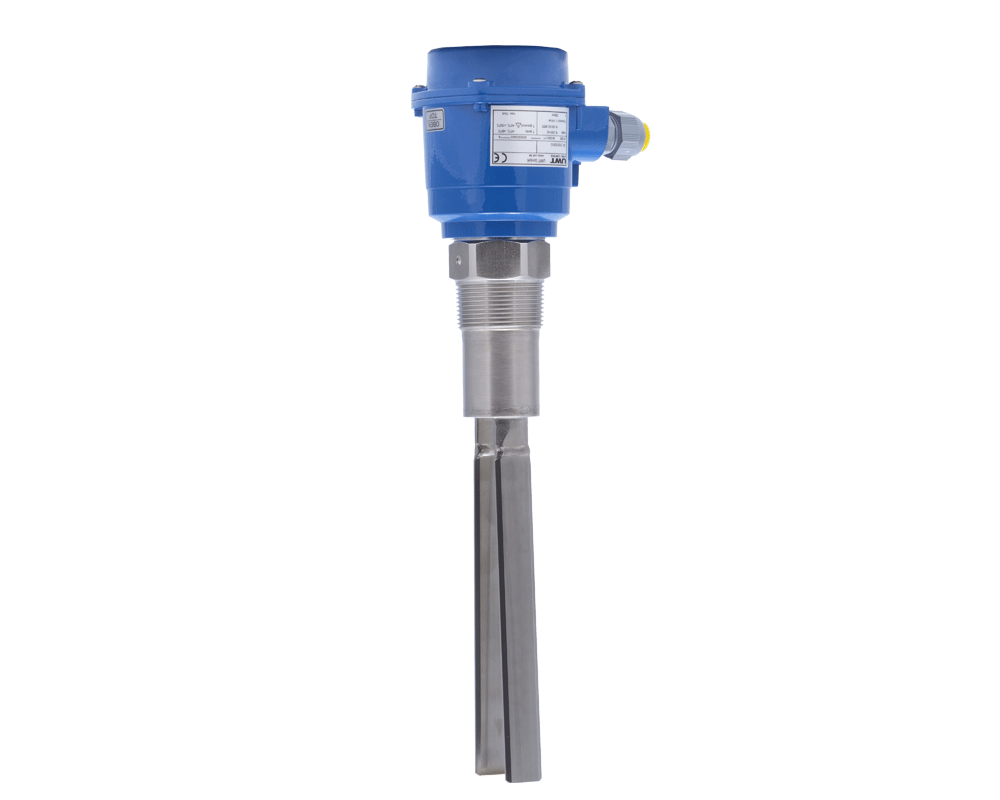

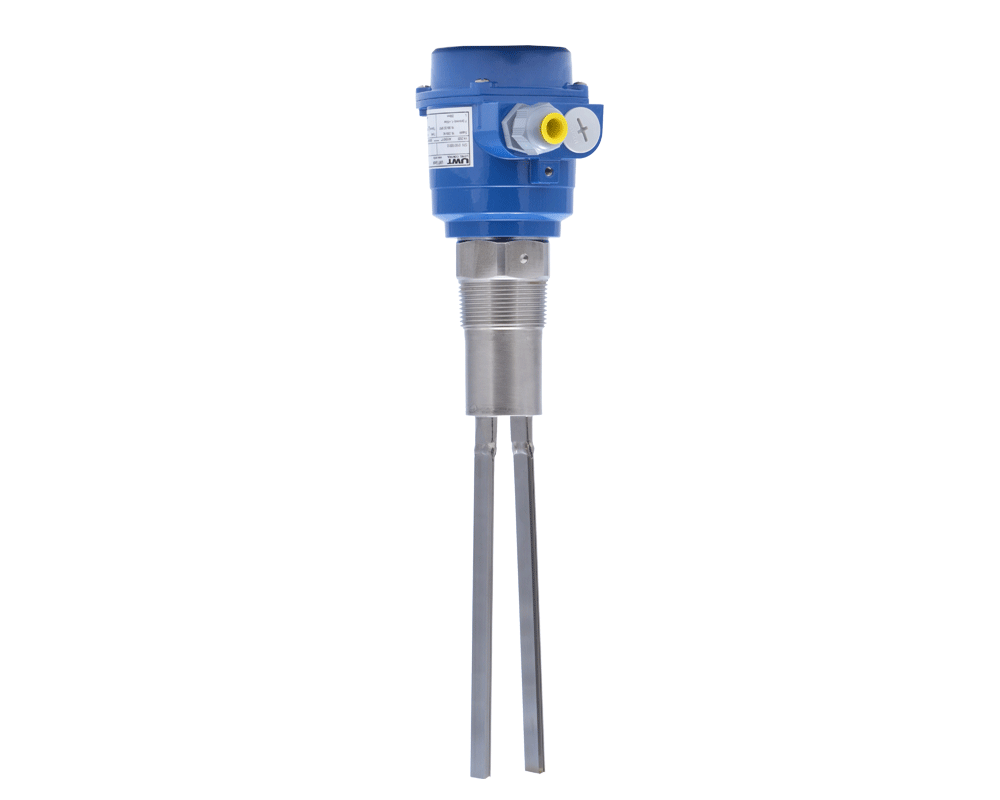

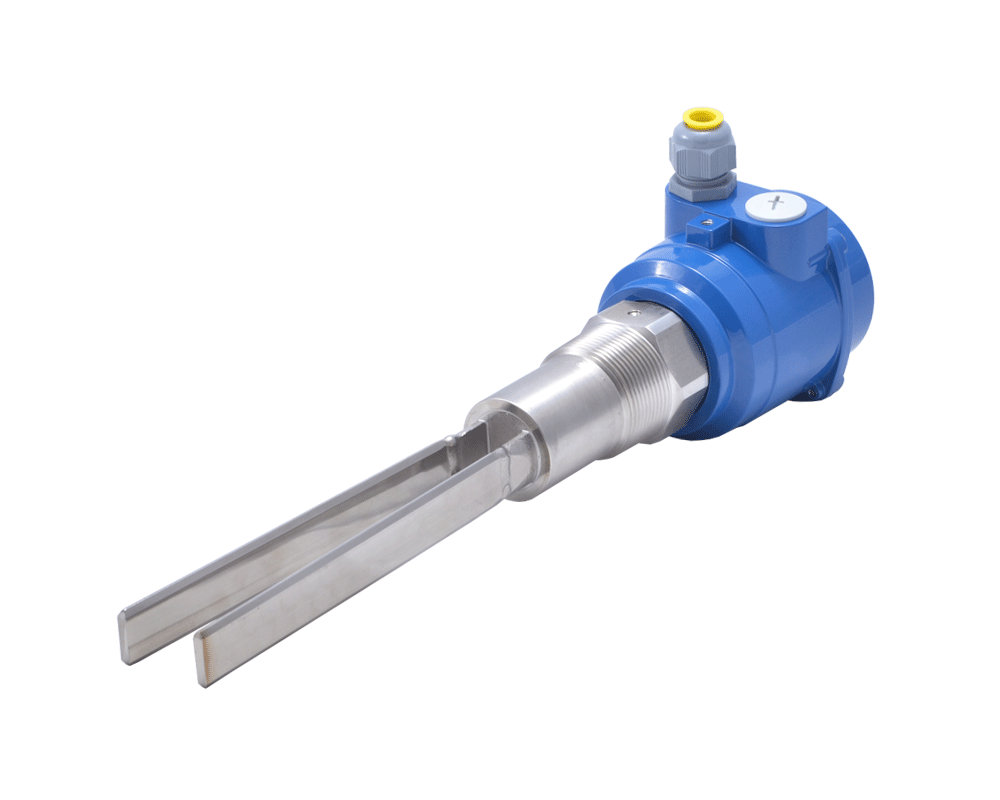

Вибрационные сигнализаторы сыпучих материалов Vibranivo
Датчики предельного уровня Vibranivo серии VN производства UWT Level Control (Германия) используются для контроля уровня заполнения во всех видах емкостей и бункеров. Они могут быть использованы для всех порошкообразных и гранулированных сыпучих материалов, которые не склонны к сильному образованию отложений.
Для областей с опасностью взрыва устройства могут поставляться с различными Ex-допусками.
Модификации вибрационных сигнализаторов уровня Vibranivo VN
| VN1000 | ATEX / IEC-Ex ГОСТ-Р Ex и РТН Eх компактный корпус, короткая вибровилка, чувствительность >50г/л; для экстремальных механических нагрузок; для установки в разгрузочной трубе; лучшая геометрия против образования перемычек; также для измерения раздела сред |
| VN2000 | ATEX / IEC-Ex ГОСТ-Р Ex и РТН Ex компактный корпус, длинная вибровилка, чувствительность >20г/л опционально > 5г/л; Vibrasil® < 5г/л |
| VN4000 | ATEX / IEC-Ex / FM / CSA экономичная серия; короткая вибровилка или с трубным удлинением; чувствительность >30 или 150г/л |
| VN5000 | ATEX / IEC-Ex / FM / CSA большой корпус; короткая вибровилка; чувствительность >50г/л для экстремальных механических нагрузок; для установки в разгрузочной трубе; лучшая геометрия против образования перемычек; также для измерения раздела сред |
| VN6000 | ATEX / IEC-Ex / FM / CSA большой корпус; длинная вибровилка; чувствительность >20г/л опционально >5г/л; Vibrasil® < 5г/л |
Исполнения:
|
VN...020 Сигнализация наполнения, опустошения или по потребности Короткое исполнение, установка вертикально, горизонтально или под углом
|
VN...030 Сигнализация наполнения, опустошения или по потребности Исполнение с трубным удлинением, установка вертикально или под углом
|
VN...040 Сигнализация наполнения, опустошения или по потребности Поставка без трубного удлинения (низкие затраты на перевозку, вариационные длины), установка вертикально или под углом
|
VN...050 Сигнализация наполнения, опустошения или по потребности Исполнение с тросовым удлинением, установка вертикально, удлинение до 20 м
|
Кроме стандартных исполнений, фирма UWT GmbH Level Control производит вибрационные датчики серии Vibrasil, предназначенные для особенно легких материалов - менее 5 г/л. Датчики этой серии используются, например, для сигнализации уровня кремниевой кислоты в момент загрузки, для сигнализации уровня пенопластовых шариков и т.д.
Принцип действия Vibranivo VN

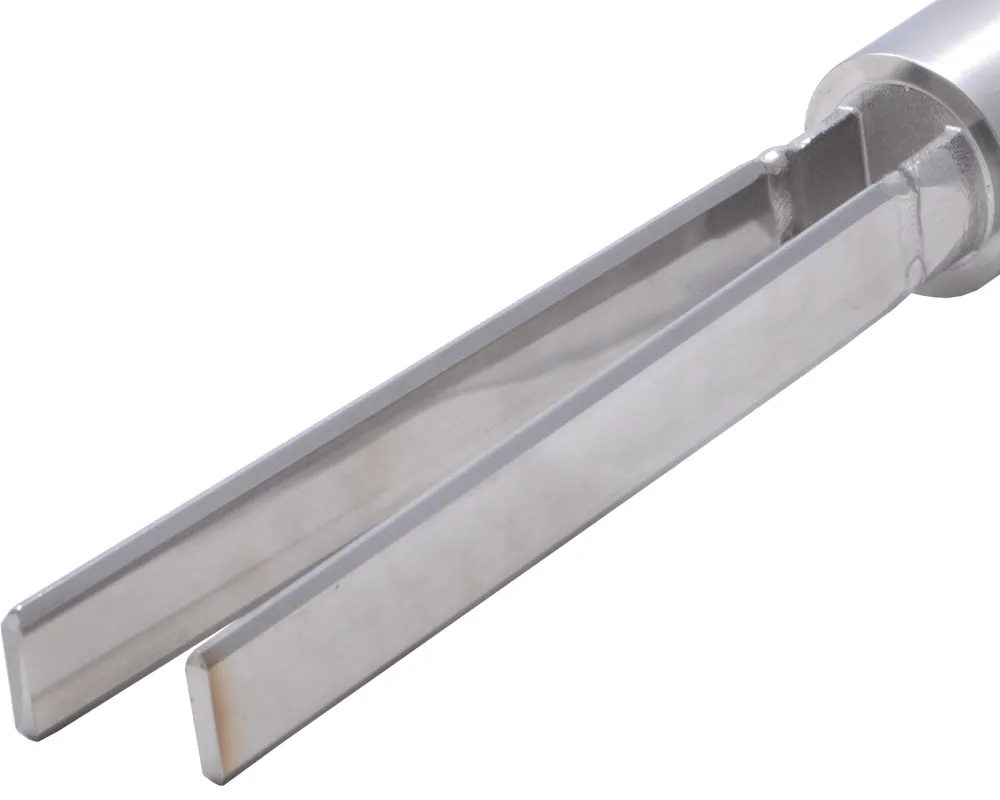

Вибрационная вилка вибрирует при помощи электрического пьезоэлемента на механической резонансной частоте. Когда материал покрывает виброзонд, возникает затухание вибрации, которое регистрируется электронно и выдается в виде сигнала. Вследствии понижения уровня, датчик освобождается от материала и снова начинает вибрировать. Это изменение выдается в виде нового сигнала.
Датчик серии Vibranivo предназначен для применения в мелкозернистых и порошкообразных материалах с удельным весом от 5г/л.Датчик не нуждается в техническом обслуживании и хорошо подходит для применений с высокими механическими нагрузками. Благодаря компактной конструкции, идеален для установки в местах с ограниченным пространством, например, каналы выгрузки.
Кроме сигнализации предельного уровня заполнения сыпучих материалов, датчик серии Vibranivo пригоден для определения уровня плотных веществ (граница раздела фаз) в жидкостях, либо для определения шламовых осадков.

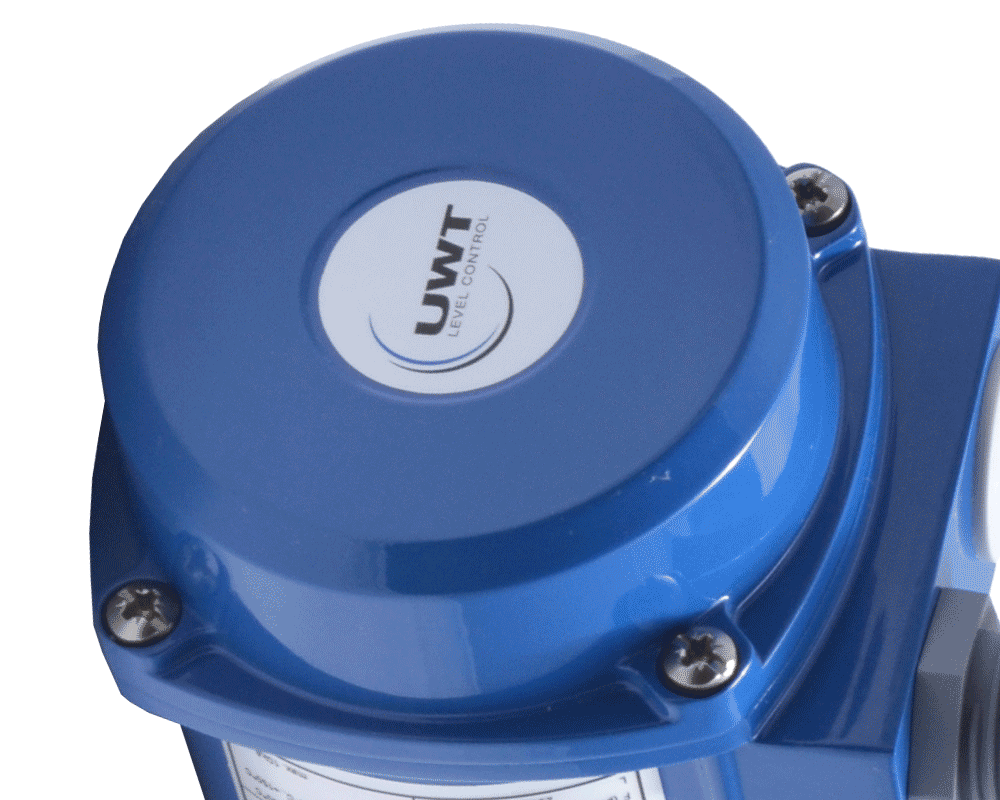

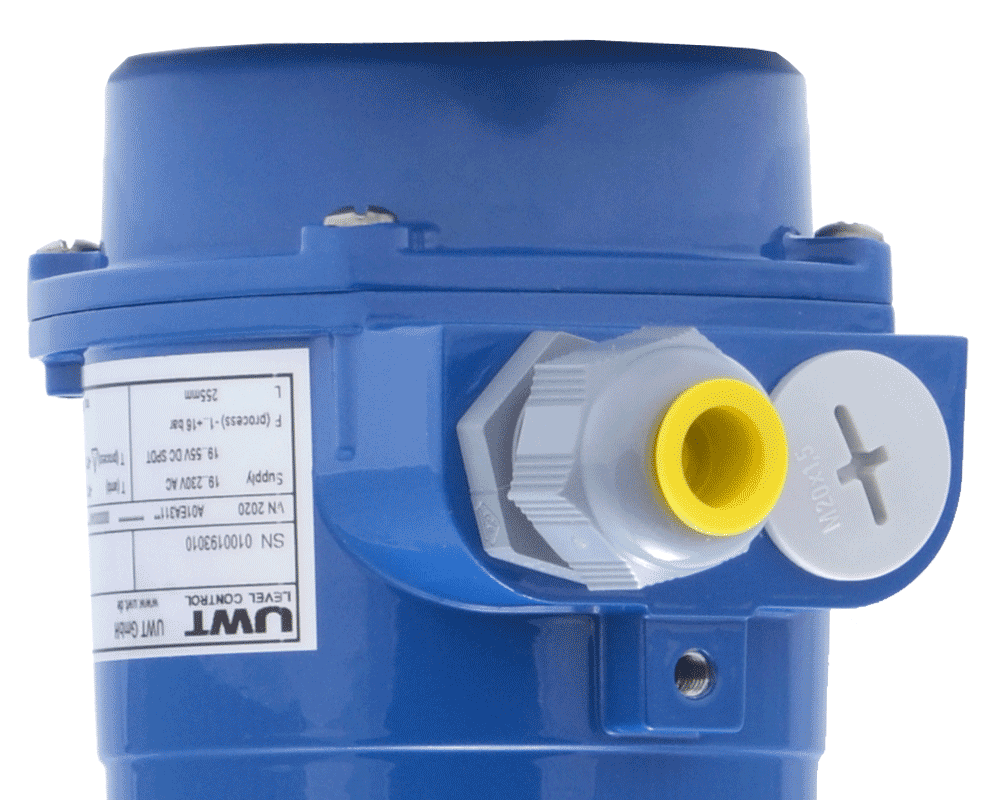

Датчик серии Vibranivo имеет прочный алюминиевый корпус, отлитый под давлением, класс защиты IP66, допуски для применения в зонах с опасностью взрыва газа и пыли. В своем стандартном исполнении датчик применим в местах с температурой процесса до 150°C и с давлением процесса до 10 Бар.
Обычно вибрационный датчик уровня устанавливается сбоку в стенку емкости, на высоте, где необходимо контролировать граничный уровень. При установке сверху длина зонда может быть увеличена до 4 м при помощи трубного удлинения, и до 20 м при помощи кабельного удлинения.
Применение вибрационных датчиков уровня Vibranivo VN
Технические характеристики Vibranivo VN
Электроника
- Реле SPDT: 19...230В АС 19...55В DC
- Реле DPDT: 19...230В АС 19...36В/55В DC
- PNP: 18...50В DC
- 2-проводная бескон.: 19...230В АС/DC
- NAMUR: IEC 60947-5-6 2-проводная (только для моделей VN2000, VN6000)
- 8/16мА 4...20мА: 12,5...30/36В DC 2-проводная
- Реле DPDT 19...230В AC, 19...40В DC
Внешняя часть
| VN ...020 | ||
| VN ...020 | Длина внешней части | VN1000 – 165мм (6,47") VN2000 – 235мм (9,25") VN5000 – 165мм (6,47") VN6000 – 235мм (9,25") |
| Температура окружающей среды | -40...+60°C | |
| Температура процесса | -40...+150°C | |
| Давление процесса | -1...+16 Бар | |

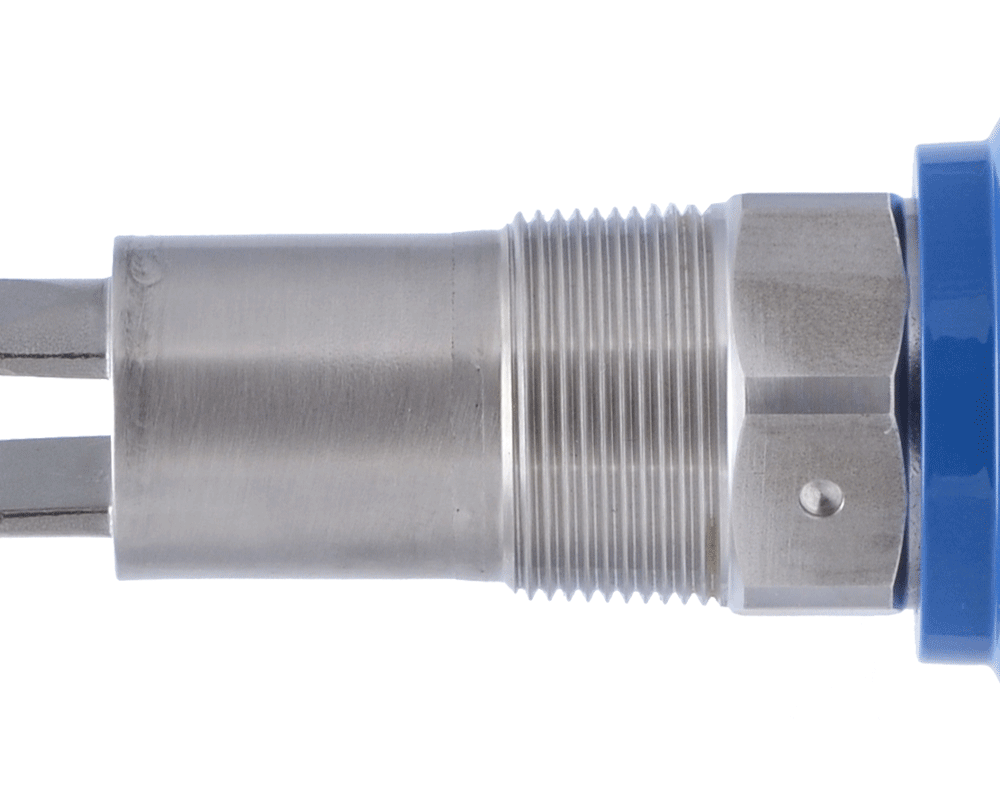

| Материал технологического подключения | 1,4301(SS 304) или 1,4404 (SS316L) / 1,4571 (SS316TI) | |
| VN ...030 | ||
| VN ...030 | Длина внешней части | 300...4000мм (11,8...157") |
| Температура окружающей среды | -40...+60°C | |
| Температура процесса | -40...+150°C | |
| Давление процесса | -1...+16 Бар | |
| Материал технологического подключения | 1,4301(SS 304) или 1,4404 (SS316L) / 1,4571 (SS316TI) | |
| VN ...040 | ||
| VN ...040 | Длина внешней части | 1500(59") или 4000(157") |
| Температура окружающей среды | -40...+60°C | |
| Температура процесса | -40...+150°C | |
| Давление процесса | -1...+16 Бар | |
| Материал технологического подключения | 1,4301(SS 304) или 1,4404 (SS316L) / 1,4571 (SS316TI) | |
| VN ...050 | ||
| VN ...050 | Длина внешней части | 750...20000мм (27,6...787") |
| Температура окружающей среды | -25...+60°C | |
| Температура процесса | -25...+80°C | |
| Давление процесса | -1...+6 Бар | |
| Материал технологического подключения | 1,4301(SS 304) изоляция кабеля PUR | |
Документация на Vibranivo VN
- Обзор вибрационных датчиков Vibranivo VN1000/5000
- Обзор вибрационных датчиков Vibranivo VN2000/6000
- Обзор вибрационных датчиков Vibranivo VN4000
- Каталог вибрационные датчики Vibranino VN1000/2000/5000/6000
- Каталог вибрационных датчиков уровня Vibranivo VN4000
- Инструкция по эксплуатации Vibranivo VN1000/2000/5000/6000
- Инструкция по эксплуатации Vibranivo VN4000
- Примеры применения вибрационных датчиков UWT Vibranivo
