Ультразвуковые датчики уровня Baumer 12/18 в Санкт-Петербурге
12 и 18 серии датчиков Baumer выполнены в компактных корпусах с подключением M12/M18. В сериях Baumer 12 и 18 реализован широкий набор функций, а модели максимально адаптированы для конкретных специфик применений.
Быстрый просмотр
|
Срок отгрузки 126 дн.

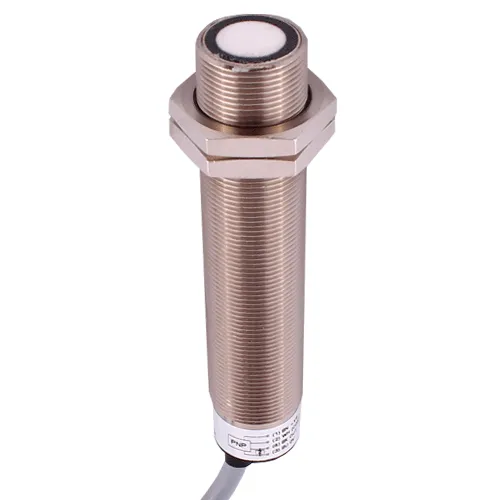

Артикул: UNAM 18P1703
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAM 18I6903/S14
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Срок отгрузки 126 дн.

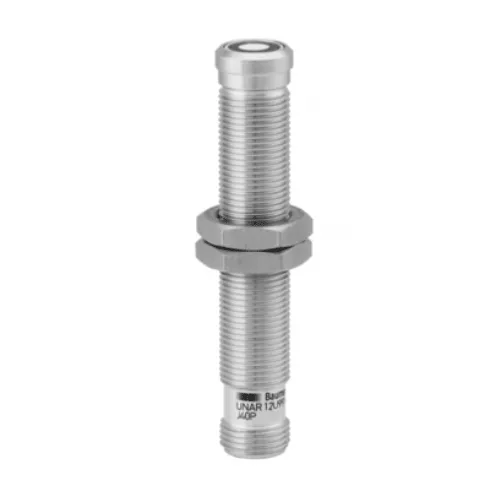

Артикул: UNAR 12U9914/S14H
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAR 18I6912/S14G
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAM 12I9912/S14
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAM 18U6903/S14
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAR 18P7903/S14G
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAM 12U9914/S14
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAM 12N8910/S140
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAR 18P7912/S14G
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAM 12N1912/S14
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.

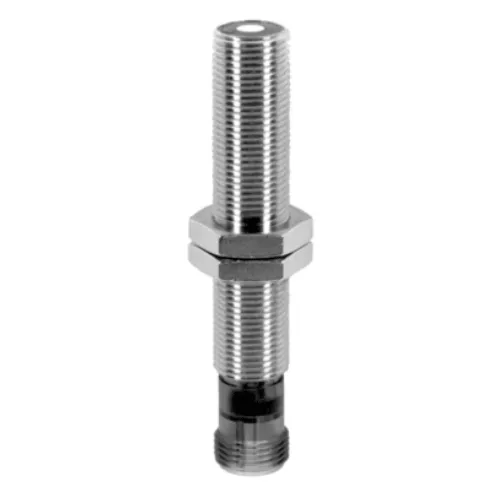

Артикул: UNAM 12P1914/S14
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAM 12U9912/S14
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAR 18U6903/S14G
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAR 18N7903/S14G
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAM 12I9914/S14
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAM 18N3703
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAR 18P6903/S14G
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAR 18I6903/S14G
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAM 12P1912/S14
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAM 18P6903/S14
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAM 12U9914/S14D
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAR 12I9914/S14H
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAR 18P6912/S14G
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: UNAM 12P8910/S14OD
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.

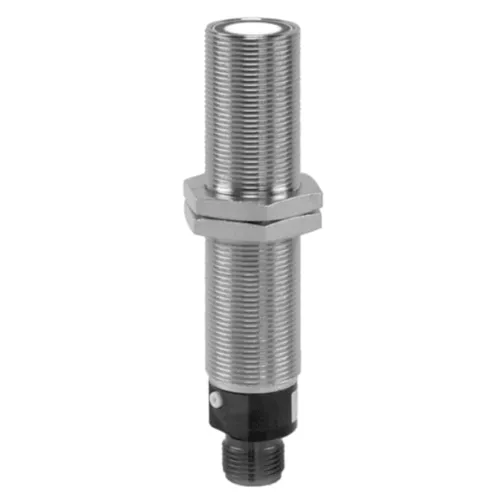

Артикул: UNAR 18U6912/S14G
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Особенности ультразвуковых датчиков Baumer 12/18
Baumer 12/18 series относятся к датчикам ультразвукового типа и охватывают собой 18 семейств приборов, среди которых присутствуют устройства с аналоговым и дискретным выходом, высокоскоростные модели, ретрорефлективные, модели с повышенной стойкостью к химическим продуктам. Все они работают по бесконтактному принципу и неприхотливы к свойствам объекта измерения.
Все модели выполнены в цилиндрическом корпусе, настройка осуществляется потенциометрически или в режиме Teach-in.
Достоинства и преимущества
- Широкий выбор моделей (18 семейств разных типов с рабочим диапазоном до 1000 мм)
- Оптимальный подход к разным типам приложений
- Унифицированные компактные корпуса и подключение (M12/M18)
- Защиты от переполюсовки/КЗ
- Оптимальная цена
Применяемость
Серии 12/18 насчитывают 18 семейств датчиков. Типовые сферы применения:
- Химия и фармацевтика
- Конвейерное производство, машиностроение
- Пищевая индустрия
- Энергетика
Датчики предназначены для работы в малом и среднем диапазонах (до 1000 мм), преимущественно на поточных/конвейерных производствах и в малых емкостях.
- Серии включают в себя 6 семейств аналоговых датчиков. Приборы такого типа измеряют дистанцию до объекта или уровень заполнения, выдавая пропорциональный сигнал.
- Дискретных датчиков – 7 подсемейств. Эти приборы адаптированы для целей мониторинга предельных уровней или подсчета/детектирования объектов. Доступны высокоскоростные модели, которые рекомендуется использовать для подсчета быстродвижущихся объектов.
- 5 семейств ретрорефлективных датчиков рекомендуется выбирать для мест, требующих отсутствия нерабочей (слепой) зоны в рабочем диапазоне датчика. Отлично подойдут для установки в конвейерных системах. Доступны высокоскоростные исполнения.
В каждом подтипе имеются химически стойкие семейства датчиков. Рекомендуется использовать их для нужд химического производства и в работе с агрессивными веществами.
Серии Baumer 12/18 наилучшим образом покажут себя в больших производственных системах в условиях конвейерного технологического процесса. Из 18 семейств датчиков Baumer 12/18 легко подбирается оптимальный вариант в рабочем диапазоне до 1000 мм.
К ограничениям следует отнести нежелательность установки на взрывоопасных производствах и в места с критическими для приборов температурами.
Технические характеристики Baumer 12/18
Baumer 12/18 series доступны в количестве 48 моделей среди 18 типовых подсемейств. Сводная таблица по всем семействам Baumer 12/18 представлена ниже. Даны основные технические данные для облегчения выбора оптимальной модели.
Общие характеристики:
- Точность позиционирования: <0,5 мм (для URAM 12, URAR 18 ретрорефл. <1,5 мм)
- Тип корпуса: цилиндрический
- Материал корпуса: никелированная латунь (UNAR 18, URAR 18 нержавеющая сталь 1.4435)
- Класс защиты: IP67
- Защита от короткого замыкания
- Защита от переполюсовки
- Индикация
- аналоговые – 1 желтый, 1 красный светодиоды
- дискретные и ретрорефлекторные – 1 зеленый светодиод
- Питание
- аналоговые – 15…30В DC
- дискретные и ретрорефлекторные – 12…30В DC
| Серия | Рабочий диапазон |
Настройка | Рабочая частота |
Время отклика (вкл, выкл) |
Выходы | Рабочая температура |
|
UNAM 12 (аналоговый) |
2…82 мм | Внешний Teach-in |
380 кГц | <30 мс | Аналоговый 0…10/10…0 В |
-10…+60°С |
| 20…200 мм | Внешний Teach-in |
380 кГц | <30 мс | Аналоговый 0…10/10…0 В или 0…10/10…0 мА |
-10…+60°С | |
| 60…400 мм | Внешний Teach-in |
290 кГц | <60 мс | Аналоговый 0…10/10…0 В или 0…10/10…0 мА |
-10…+60°С | |
| UNAM 12 (дискретный высокоскор.) |
0…40 мм | Внешний Teach-in |
<1,3 мс | Дискретный NPN make NO/break NC или PNP make NO/break NC |
-10…+60°С | |
| UNAM 12 (дискретный) | 5…70 мм | Внешний Teach-in |
380 кГц | <10 мс | Дискретный NPN make NO или PNP make NO |
0…+60°С |
| 10…70 мм | Внешний Teach-in |
380 кГц | <1,3 мс | Дискретный NPN make NO/break NC или PNP make NO/break NC |
0…+60°С | |
| 10…200 мм | Внешний Teach-in |
380 кГц | <10 мс | Дискретный NPN make NO, NPN break NC, PNP make NO, PNP break NC |
0…+60°С | |
| 40…400 мм | Внешний Teach-in |
290 кГц | <25 мс | Дискретный NPN make NO, NPN break NC, PNP make NO, PNP break NC |
0…+60°С | |
| URAM 12 (ретрорефл.) | 0…40 мм | Внешний Teach-in |
380 кГц | <1,5 мс | Дискретный NPN make NO/break NC или PNP make NO/break NC |
-10…+60°С |
| 0…70 мм | Внешний Teach-in |
380 кГц | <1,5 мс | Дискретный NPN make NO/break NC или PNP make NO/break NC |
-10…+60°С | |
| UNAM 18 (аналоговый) | 100…1000 мм | Teach-in | 240 кГц | <80 мс | Аналоговый 0…10/10…0В или 4…20/20…4 мA |
-10…+60°С |
| UNAM 18 (дискретный) | 100…700 мм | Потенциометр | 240 кГц | <50 мс | Дискретный NPN make NO, NPN break NC, PNP make NO, PNP break NC |
-10…+60°С |
|
UNAM 18 (дискретный) с выходом синхронизации |
100…1000 мм | Внешний и внутренний Teach-in | 240 кГц | <50 мс | Дискретный NPN make NO, PNP make NO, PNP break NC |
-10…+60°С |
| UNAR 18 (аналоговый химически стойкий) |
60…400 мм | Внешний и внутренний Teach-in | 400 кГц | <60 мс | Аналоговый 0…10/10…0В или 4…20/20…4 мA |
0…+60°С |
| 100…1000 мм | Внешний и внутренний Teach-in | 240 кГц | <80 мс | Аналоговый 0…10/10…0В или 4…20/20…4 мA |
0…+60°С | |
| UNAR 18 (дискретный химически стойкий) |
60…400 мм | Внешний и внутренний Teach-in | 400 кГц | <25 мс | Дискретный NPN make NO, PNP make NO, PNP break NC |
0…+60°С |
| 100…1000 мм | Внешний и внутренний Teach-in | 240 кГц | <50 мс | Дискретный NPN make NO, NPN break NC, PNP make NO, PNP break NC |
0…+60°С | |
| URAR 18 (ретрорефл. химически стойкий) |
0…400 мм | Внешний и внутренний Teach-in | 400 кГц | <25 мс | Дискретный NPN make NO, NPN break NC, PNP make NO, PNP break NC |
0…+60°С |
Документация
Документация на ультразвуковые датчики Baumer серий 12 и 18 содержит подробную информацию, габаритные чертежи и электрические схемы по всем 18-ти подсемействам серий:
