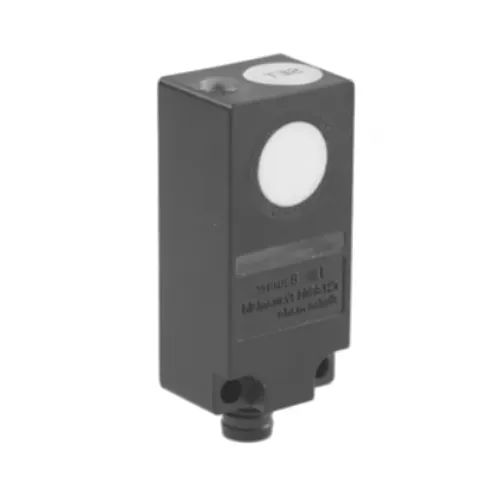

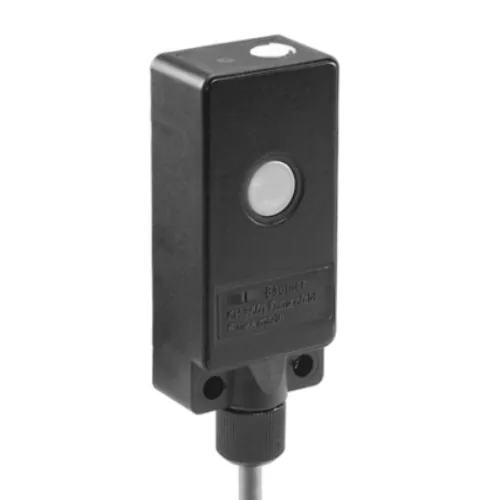

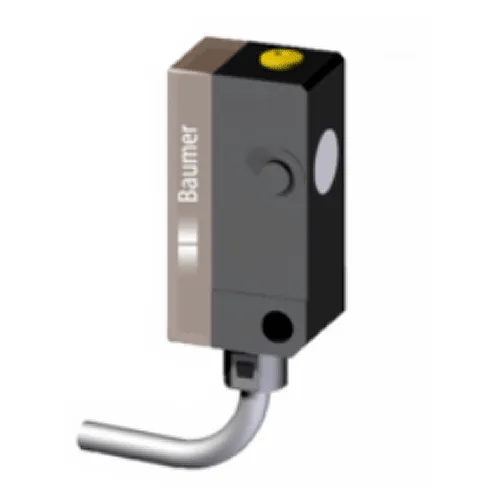

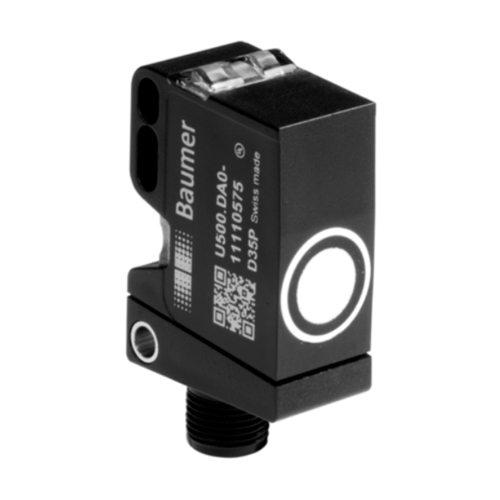

Ультразвуковые сигнализаторы жидкости Baumer

Назначение ультразвуковых сигнализаторов уровня Baumer

Спектр решаемых задач разнообразен:

• Контроль заполнения и опустошения, регулирование уровня продукта в емкостях
• Регистрирование контрольных точек уровня, сигнализация и предупреждение аварий
• Обнаружение брака на конвейере, контроль обрыва кинопленки
• Подсчет продукции на конвейерных лентах (в том числе прозрачных объектов в виде стекла, пластика, разных типов пленок)
• Позиционирование механизмов при работе с товарами на конвейерных лентах
• Измерение высоты/количества продукта (стопки дисков, бумажные рулоны)

Преимущества

Некоторые из достоинств ультразвуковых датчиков уровня Baumer:

• Выбор моделей (4 разных рабочих метода, 6 типовых серий)
• Высокоскоростные и сверхкомпактные модели (225 Гц и 4 г массой)
• Исполнения с коллиматором пучка
• Независимые и точные измерения (от св-в среды)
• Оптимальная стоимость

Принципы работы и типы датчиков Baumer

Сконструированы 4 основных типа ультразвуковых датчиков Baumer, отличающихся методологией работы:

• Дискретные, с транзисторными ключами
• Аналоговые, измеряющие дистанцию
• Ретрорефлективные датчики
• Датчики, использующие метод прерывания луча

Общий принцип работы дискретных и аналоговых датчиков заключается в оценке времени, за которое сигнал проходит путь до объекта и обратно. Рассчитанное расстояние передается пропорциональным значением на аналоговый выход в виде тока или напряжения.

Требуемый диапазон чувствительности настраивается потенциометром или электроникой при помощи Teach-in (встроенным или внешним). Цифровые выходы устройств срабатывают по мере обнаружения требуемого значения расстояния/уровня или объекта. Транзисторные выходы переключаются в активное состояние и загораются соответствующие светодиоды.

Размер детектируемых объектов в квадратном стандарте:

• 15 х 15 мм в диапазоне до 250 мм
• 30 х 30 мм в диапазоне до 1000 мм
• 100 х 100 мм при диапазоне > 1000 мм

Функциональная диаграмма двухвыводных дискретных моделей:

Ретрорефлективные модели схожи с дискретными, но контролируют расстояние между излучателем сигнала и стационарным рефлектором. Метод характеризуется повышенной устойчивостью к помехам.

Датчик располагается напротив неподвижного рефлектора и работает по принципу высчитывания времени прохождения сигнала. Выход датчика обычно дискретный. В отсутствие объекта в зоне действия внутренняя уставка совпадает с расстоянием до рефлектора. При пересечении пространства объектом происходит срабатывание датчика и дискретные выходы переключаются в активное состояние.

Приборы, основанные на методе прерывания луча, состоят из раздельных излучателя и приемника, расстояние между которыми контролируется. Электроника анализирует импульс только в пределах времени распространения. В случае прерывания луча и непоступления его в заданное время в приемник, выходные каскады переключаются и инициируется новый временной интервал.

Ультразвуковая волна проходит только в одном направлении, благодаря чему диапазон сканирования и помехоустойчивость увеличиваются.

Области применения

Основные сферы применения:

• Производство топлива, нефтеперерабатывающая и нефтедобывающая индустрия
• Фармацевтика, химия и пищевое производство
• Производство товаров для общего потребления
• Аграрный комплекс, сельское хозяйство, ЖКХ
• Энергетическая индустрия
• Жидкие/сыпучие субстанции, вязкие материалы
• Агрессивные среды
