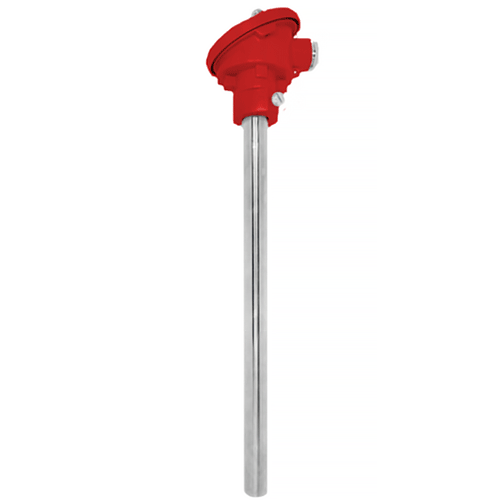

Термопара с керамической защитной оболочкой TTRCU-22

Термопара Тип R ТПП от 0 до 1200 °C с керамической защитной оболочкой TTRCU-22 класс 2

В стандартном исполнении TTRCU-22 используется термопара типа R класса 2 с термоэлектродами Pt–Rh (13 % Rh) / Pt. Чувствительный элемент выполнен несменным и защищен от непосредственного воздействия высокотемпературной среды внутренней керамической оболочкой из муллита 610 диаметром 15 мм.

Снаружи керамический элемент закрывает металлическая трубка диаметром около 22 мм. Для нее предусмотрено несколько марок стали, каждая из которых имеет собственное температурное ограничение:

• 1.4841 — до +1150 °C;
• 1.4762 — до +1200 °C;
• 15Cr25T — до +1000 °C.

Длина рабочей части L выбирается от 300 до 2000 мм, что позволяет подобрать термопару под глубину печи, технологического агрегата или другой точки измерения.

Коммутационный узел выполнен в головке типа A со степенью защиты IP53. Допустимая температура в зоне головки составляет от −40 до +100 °C. Для подключения внешней линии предусмотрен кабельный ввод M20х1,5.

Основные параметры

• диапазон измерений: 0…+1200 °C;
• преобразующий элемент: термопара R (ТПП), класс 2;
• состав термопары: Pt–Rh 13 % / Pt;
• внутренняя защита: муллит 610, Ø15 мм;
• наружная оболочка: металлическая, Ø22 мм;
• длина L: 300–2000 мм;
• коммутационная головка: A, IP53;
• температура эксплуатации головки: −40…+100 °C;
• кабельный ввод: M20×1,5.

По заказу TTRCU-22 может выполняться с двумя измерительными контурами, а также комплектоваться преобразователем 4–20 мА, устанавливаемым в головке DAW. В качестве альтернативы предусмотрены термопары S, R или K класса 1.

Для монтажа и подключения доступны дополнительные принадлежности: преобразователи температуры, компенсационные провода и крепежные элементы UZ-11, UZ-21.

TTRCU-22 применяется в плавильных и муфельных печах, металлургическом оборудовании и других высокотемпературных установках, где требуется измерять температуру газовой среды либо расплава при наличии значительной тепловой нагрузки.

Прибор внесен в Государственный реестр средств измерений Российской Федерации.

Документация

• Лист технических данных термопреобразователей с керамической защитной оболочкой TTRCU-22
• Руководство по эксплуатации термопреобразователей с керамической трубкой
