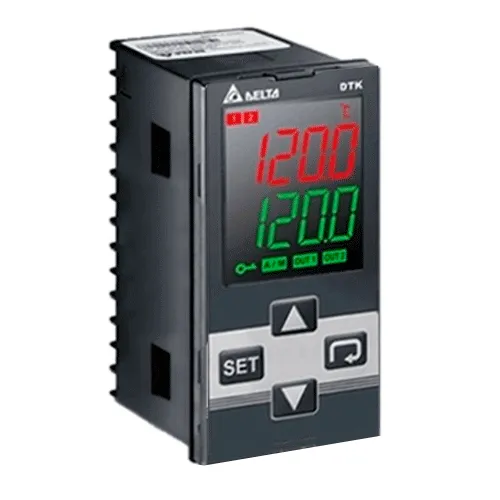

Температурные контроллеры DTK

Преимущества термоконтроллеров Delta Electronics DTK

Серия термоконтроллеров Delta DTK отличается рядом преимуществ перед другими устройствами регулирования:

• экономичное исполнение,
• несколько вариантов управления,
• встроенный ПИД-регулятор,
• возможность управления процессами нагревания и охлаждения,
• трехцветный жидкокристаллический дисплей для настройки и управления, а также индикации значений,
• специальная система аварийной сигнализации на дисплее,
• возможность ограничения выходного сигнала,
• сигнализация текущего уровня открытия выхода управления,
• специальный аварийный выход,
• различные варианты размеров корпуса,
• возможность выбора модели с портом обмена данными стандарта RS485.

Принцип работы Delta Electronics DTK

Температурные контроллеры DTK с ПИД-регулятором от Delta Electronics имеют стандартные принцип работы, общий для аналогичных видов термоконтроллеров.

Управление параметрами может происходить по одной из трех программ:

• ручное регулирование с помощью управляющих кнопок,
• регулирование по принципу включено/выключено,
• ПИД-регулирование.

Текущее значение температуры измеряется с помощью датчика температуры, соединенного с контроллером DTK. При отклонении от заданного в настройках параметра термоконтроллер Delta Electronics DTK запускает исполняющее устройство нагревания или охлаждения. Процесс управления зависит от выбранной программы регулирования.

При работе температурного контроллера DTK в режиме ПИД-регулятора управление происходит на основании трех параметров:

• пропорции от разности между текущим измеренным и необходимым значением,
• интегралу от данной разности, рассчитанному по времени управления,
• дифференцирующей функции, показывающей скорость изменения между заданной и измеряемой температурой.

Выходной сигнал управления может формироваться из суммы всех трех сигналов, только из пропорциональной составляющей, либо суммы пропорциональной функции и одной из двух других.

Возможности применения контроллеров температуры DTK

Температурные контроллеры DTK от Delta Electronics имеют широкие возможности промышленного применения в процессах регулирования температуры.

Контроллеры DTK применяются для контроля процессов поддержания температуры, управления процессами нагревания и охлаждения. Серия совместима с различными видами оборудования:

• промышленные печи,
• системы отопления и кондиционирования,
• контроль работы зон нагрева экструдеров,
• термопластавтоматы,
• сварочные аппараты,
• холодильные установки,
• системы хранения и многие другие.

Благодаря отличной совместимости с разнообразным оборудованием термоконтроллеры Delta Electronics DTK подходят для работы во многих отраслях:

• производство и переработка металлов, металлических изделий, сплавов,
• добыча и переработка полезных ископаемых, нефти и газа, производство нефтепродуктов,
• пищевая промышленность и сельское хозяйство,
• жилищно-коммунальное хозяйство,
• машиностроение, производство станков и оборудования и многие другие.

Помимо управления температурой контроллеры серии DTK с ПИД-регулятором могут применяться для контроля и регулирования других параметров производственных процессов, включая расход, влажность, давление и другие физические величины.

Технические характеристики Delta Electronics DTK

Температурные контроллеры Delta Electronics DTK отличаются улучшенными техническими характеристиками, общими для всех моделей серии:

Подробные технические характеристики термоконтроллеров DTK от Delta Electronics перечислены в документации к устройствам.

Конфигуратор заказа

Для выбора температурного контроллера Delta Electronics DTK воспользуйтесь конфигуратором заказа:

где:

1 2 3 4 — Размеры лицевой панели (ШхВ)

• 4848: 1/16 DIN Ш48xВ48 мм
• 7272: 1/16 DIN Ш72xВ72 мм
• 4896: 1/8 DIN Ш48xВ96 мм
• 9696: 1/4 DIN Ш96xВ96 мм

5 — Тип управляющего выхода 1

• R: Релейный выход, 250В переменного тока, 5А
• V: Импульсный выход по напряжению, 12В ±10%
• С: Токовый выход, 4…20мА постоянного тока

6 — Коммуникация

• 0: нет
• 1: Протокол RS485

7 — Аварийный выход

• 0: Нет
• 1: Один выход
• 2: Два выхода

Документация

Температурные контроллеры Delta Electronics DTK с ПИД-регулятором имеют необходимые документы, гарантирующие быструю интеграцию устройств в работу.

Подробное описание особенностей настройки термоконтроллеров серии Delta DTK и полные технические характеристики описаны в руководстве пользователя. Специально для работы с температурными контроллерами доступно программное обеспечение Delta Electronics.

Информация о возможностях применения термоконтроллеров Delta Electronics, в том числе серии DTK представлена в каталогах оборудования.

• Руководство пользователя Delta DTK
• Паспорт на температурные контроллеры Delta DTK
• Каталог устройств для терморегулирования Delta Electronics

Контроллеры имеют необходимые подтверждающие документы:

• Свидетельство для серии DTK об утверждении типа средств измерения
