Ротационные сигнализаторы сыпучих материалов Torex

Преимущества ротационных сигнализаторов уровня Torex ILT

Особенности ротационных датчиков Torex ILT обеспечивают ряд следующих достоинств:

• несколько вариантов исполнения, различающихся напряжением питания,
• использование высококачественных материалов при изготовлении,
• различные типы соединения,
• наличие взрывобезопасных моделей,
• простота установки и эксплуатации датчиков,
• различные варианты исполнения для работы с веществами разной плотности,
• низкая стоимость при высоком качестве.

Принцип работы Torex ILT

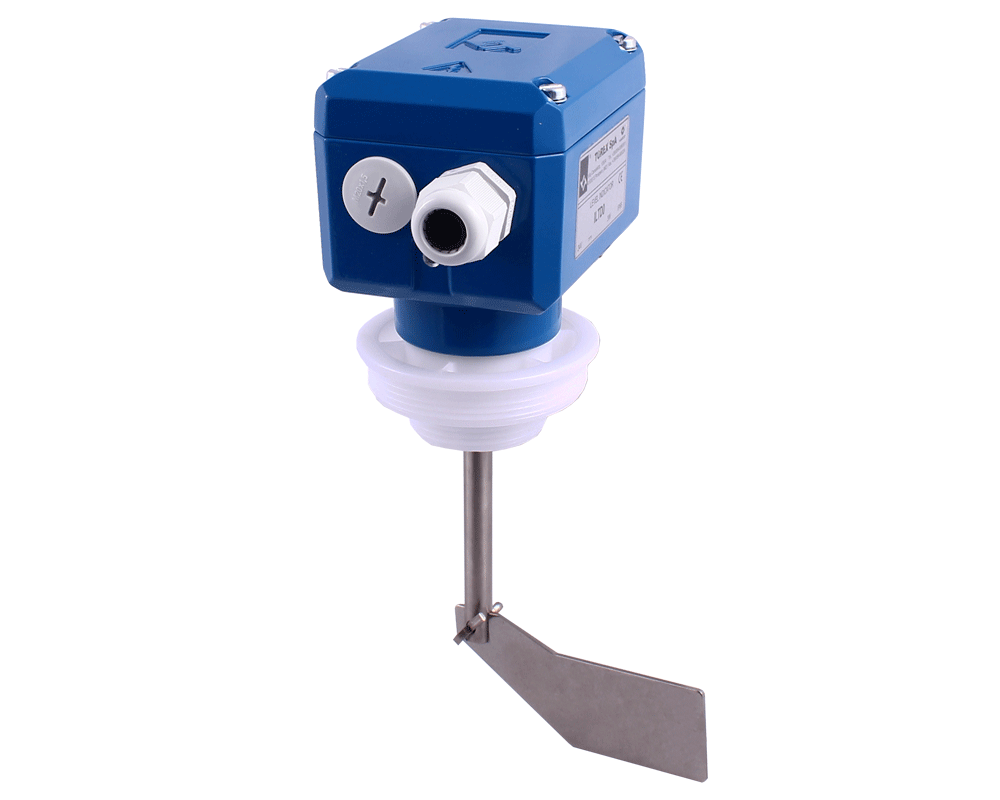

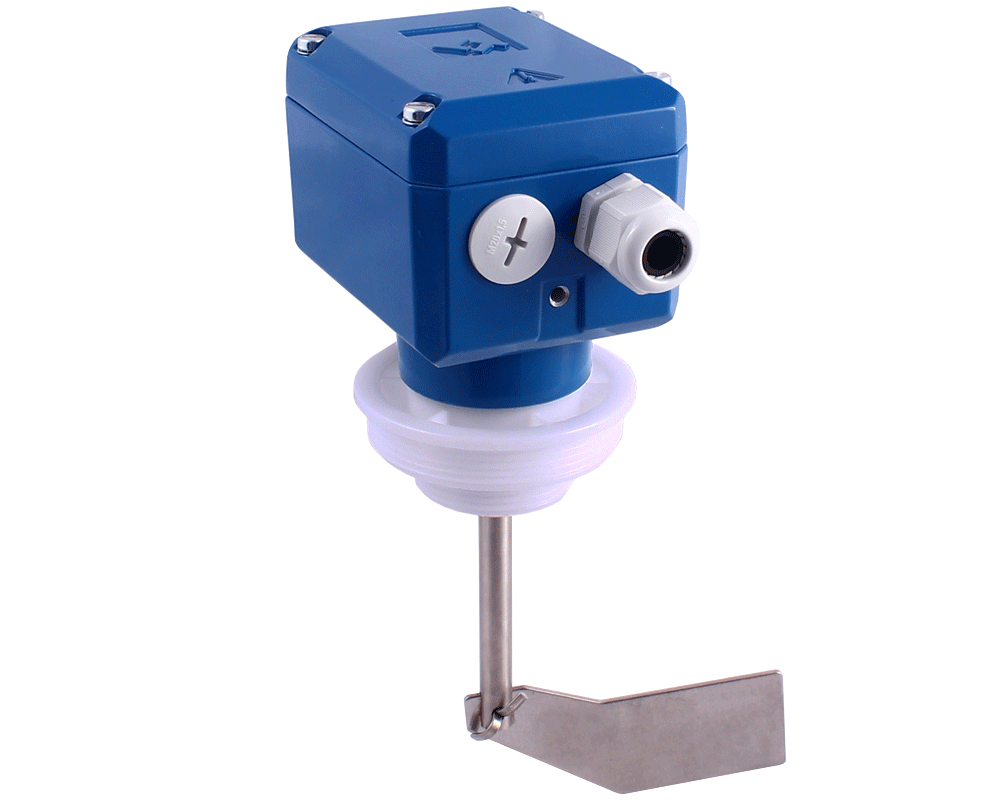

Лопастный ротационный датчик уровня Torex ILT имеет простой принцип работы, позволяющий легко интегрировать устройство в рабочие процессы.

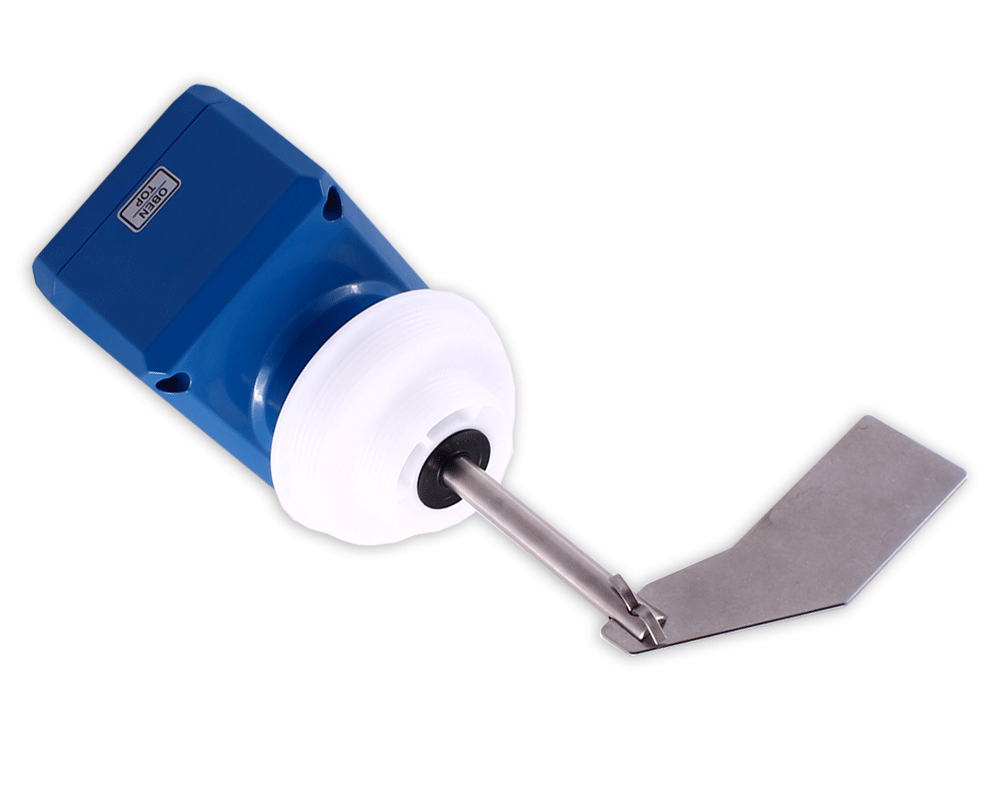

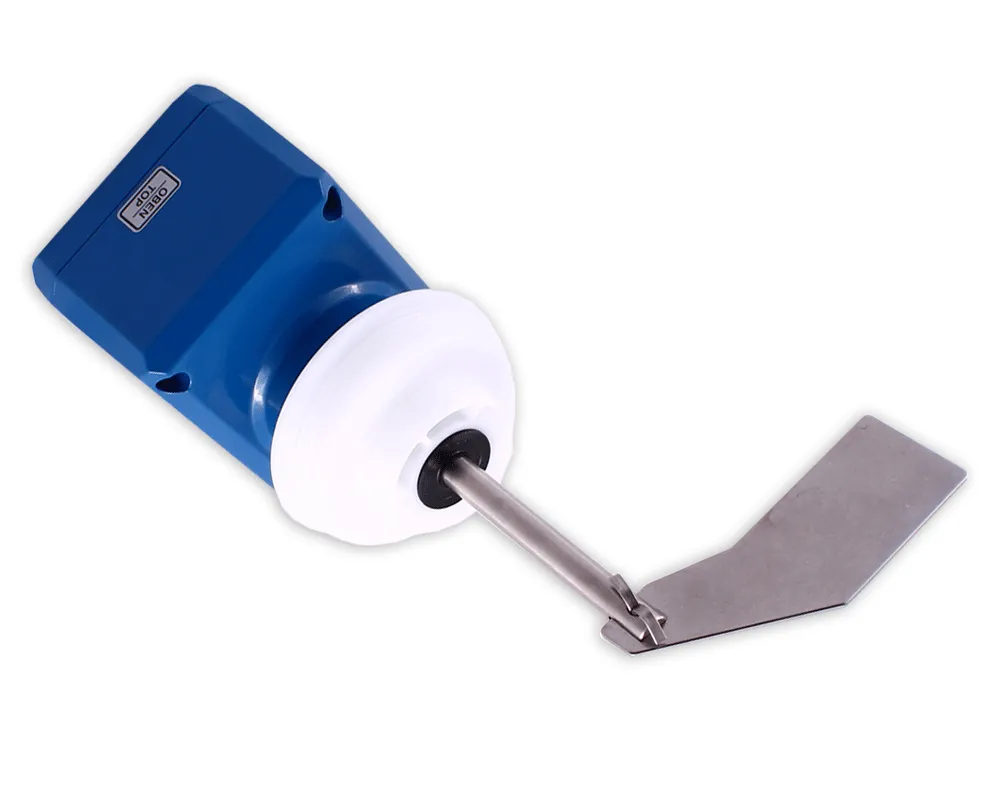

Датчик ILT закрепляется на определенной высоте в контролируемой емкости в горизонтальном или вертикальном положении в зависимости от условий производства. При включении встроенный моторчик начинает вращать лопасть датчика. По мере наполнения емкости контролируемым продуктом вращение блокируется, мотор останавливается, и подается сигнал переключения оборудования. Соответственно при опустошении емкости лопасть свободно продолжает вращение, и происходит обратное переключение датчика.

При необходимости датчик может быть вмонтирован в крышу емкости или в ее боковые стенки. Вертикальная установка позволяет контролировать максимальную высоту наполнения емкости. Горизонтальный монтаж в стенки корпуса позволяет фиксировать максимальный или минимальный необходимый объем наполнения емкости или же оба значения при установке двух датчиков на разной высоте.

Применение ротационных датчиков уровня Torex ILT

Лопастные ротационные датчики ILT применяются во многих сферах промышленности, где требуется контроль и регулирование уровня сыпучих продуктов различной плотности, в том числе порошков и гранулированных веществ. Среди примеров отраслей можно указать такие:

• производство комбикормов,
• аграрная промышленность,
• пищевое производство,
• строительство и производство строительных материалов, сухих строительных смесей, включая цемент, гипс, бетон и другие,
• производство и переработка пластмасс,
• стекольная промышленность,
• водоочистные сооружения.

Кроме непосредственно определения уровня вещества в емкости датчики ILT могут применяться в рамках автоматических систем управления производственными процессами различных предприятий.

Технические характеристики датчиков уровня ILT

Датчики Torex ILT имеют универсальные характеристики:

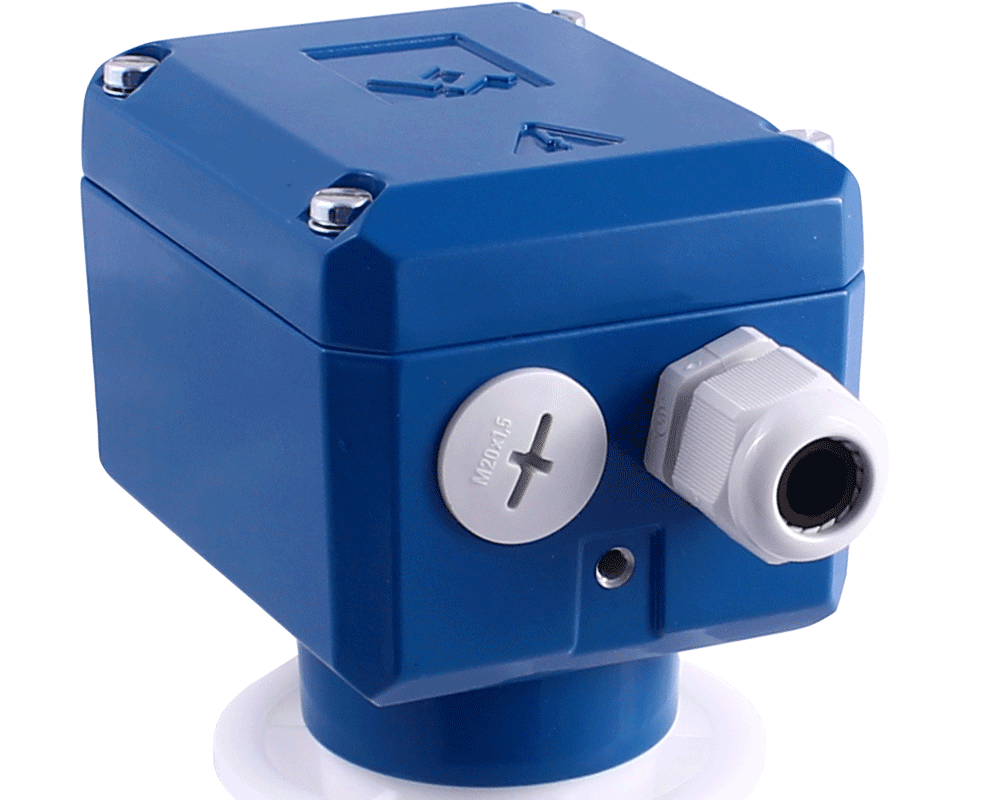

• Материал корпуса: алюминий
• Напряжение питания (в зависимости от модели): 24/48В AC; 115/230В AC; 24В AC; 24В DC; 230В AC; 115В AC; 48В AC
• Степень защиты устройства: IP65
• Материал резьбы: пластик
• Присоединение: G 1 1/2" - G 2 1/2"

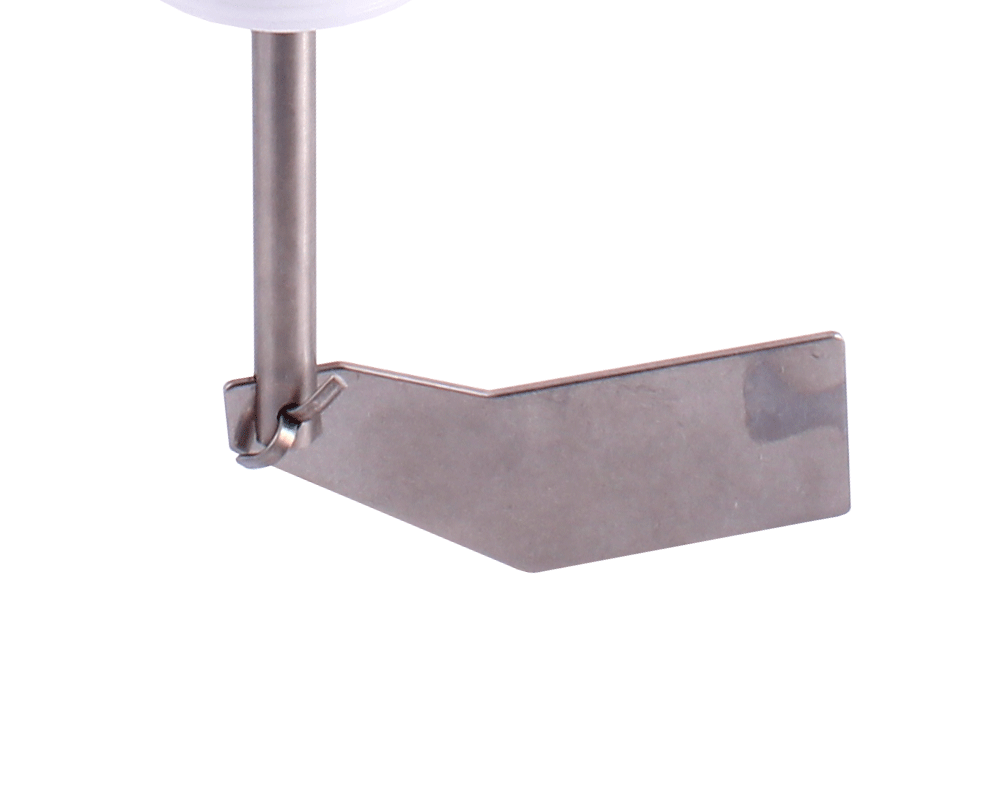

• Материал вала и лопатки: AISI 304
• Задержка сигнала: 1,3с
• Регулировка: Три варианта настройки чувствительности
• Частота вращения лопасти: 1 об/мин
• Мощность: 3 Вт
• Клеммы соединения: 1х1,5мм²
• Сальниковый ввод: PG 13,5"
• Выходной сигнал (микропереключатель): АС max 250 В, 2А, 500 Вт; DC max 300 В, 2 А, 60 Вт
• Максимальное давление: 0,8 бар
• Температура эксплуатации: -20...+60^oC
• Температура рабочего процесса: -20...+80^oC (высокотемпературное исполнение до до +250^oC)
• Возможность удлинения при вертикальном монтаже, м: до 3
• Дополнительное оборудование: лопасть на пружине: двойная лопасть для работы с легкими сухими веществами; дополнительный вариант присоединение G 1 1/4"

Стандартная схема лопастного датчика ILT с указанием размеров выглядит следующим образом:

Сертификаты

Датчики уровня Torex ILT имеют сертификат безопасности ATEX, гарантирующий возможность применения датчика во взрывоопасных условиях.

Документация

• Инструкция по эксплуатации лопастных ротационных датчиков уровня Torex ILT
• Каталог моделей ротационных датчиков уровня Torex ILT
• Паспорт на ротационные сигнализаторы сыпучих материалов Torex ILT
