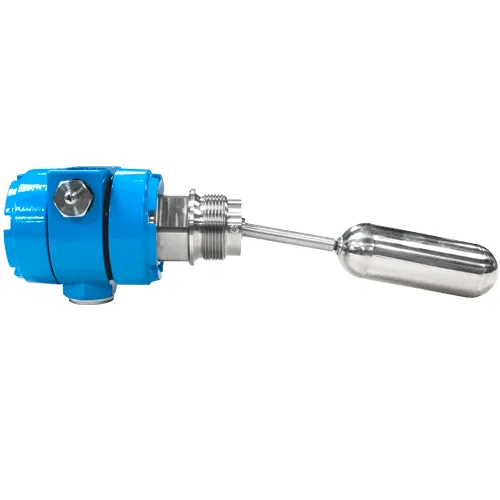

Поплавковые магнитные сигнализаторы уровня SLL-FS в Санкт-Петербурге

Назначение магнитных сигнализаторов уровня SLL-FS

Магнитный сигнализатор уровня SLL-FS от компании «РусАвтоматизация» – устройство для сигнализации о достижении определенного уровня в различном емкостном оборудовании. Прибор разработан для боковой установки на емкости. Таким образом, его можно установить на любую отметку для сигнализации о достижении минимума, максимума или промежуточного уровня.

Материалы и конструктив прибора подобраны так, чтобы обеспечить надежное срабатывание для жидкостей, плотность которых не менее 700 кг/м³, а рабочая температура не выше +250°С.

Преимущества и особенности поплавковых магнитных датчиков уровня SLL-FS

Поплавковые магнитные сигнализаторы уровня жидкости SLL-FS разработаны специалистами компании «РусАвтоматизация». Зная потребности и запросы клиентов, мы создали одновременно простое и надежное устройство, которое подойдет для решения широкого спектра задач. Прибор разработан и изготовлен в России. Это не только позволяет гарантировать высокое качество, но и дает возможность поставлять устройства в минимальные сроки, дает гарантию возможности закупа в будущем.

Другими преимуществами серии SLL-FS являются:

Устройство и принцип работы магнитного сигнализатора уровня от РусАвтоматизации

Конструктивно датчик состоит из трех частей:

• погружной горизонтально расположенный поплавок;
• фланцевое или резьбовое присоединение;
• герметичная клеммная коробка с гермовводами для электрического подключения.

Поплавок представляет собой свободно движущийся рычаг, на задней части которого установлен магнит. Внутри корпуса устройства имеется узел, состоящий из магнита и микровыключателя. При отсутствии среды в емкости, поплавок свободно висит, при этом магниты удалены друг от друга. При наполнении столб жидкости поднимает поплавок, что приводит к взаимодействию магнитов и переключению микровыключателя. При опустошении все происходит в обратном порядке.

Принцип действия поплавковых магнитных датчиков уровня основан на небольшом количестве механических частей, которые совершают простые движения. Это гарантирует надежное срабатывание в течение длительного срока эксплуатации.

Применение сигнализатора уровня магнитно-поплавкового SLL-FS

Корпус сигнализатора уровня магнитно-поплавкового производства компании «РусАвтоматизация» может быть изготовлен из алюминия или нержавеющей стали. Прибор подходит для использования во многих промышленных отраслях, главное, чтобы соблюдались условия по предельному рабочему давлению, температуре и физическим свойствам среды.

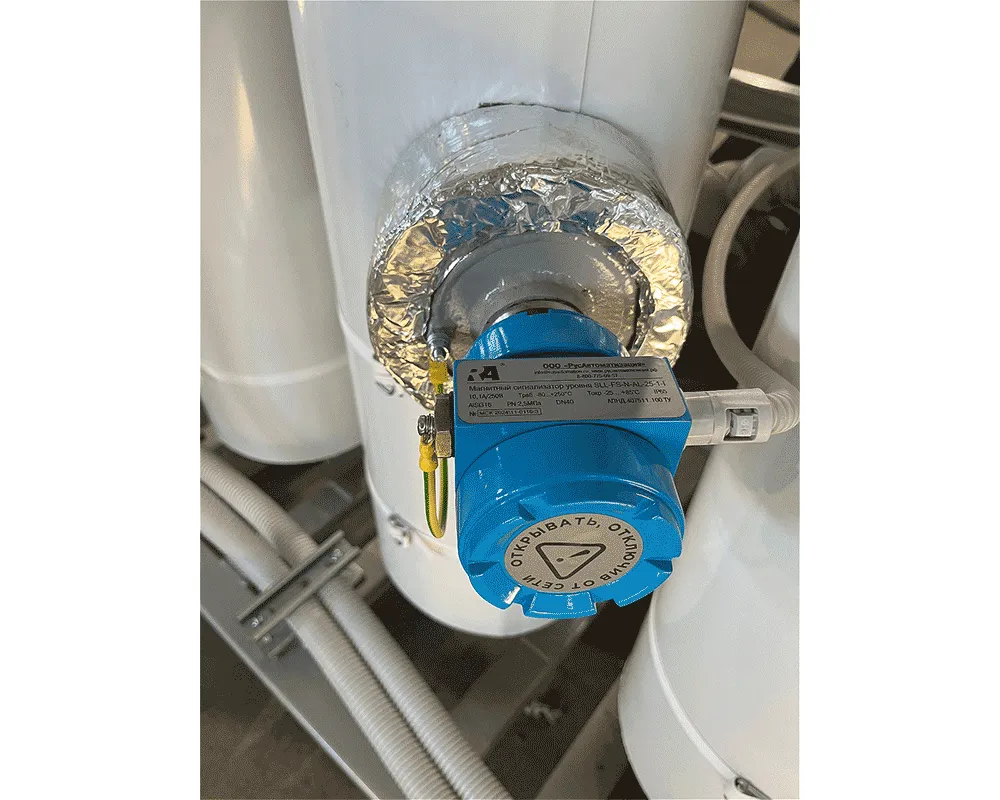

В химической, пищевой, фармацевтической, нефтеперерабатывающей промышленностях и других промышленных направлениях датчик может быть использован для решения следующих задач:

• Сигнализация о достижении уровня (минимум, средний, максимум или любой другой).
• Реализация простых автоматических режимов наполнения и опустошения резервуаров.
• Блокировка по аварийному уровню.
• Защита от переполнения или «сухого» хода.
• Контроль наличия жидкости в резервуаре.
• Высокая коммутирующая способность позволяет использовать сигнализатор с некоторым рабочим оборудованием (насосы, задвижки и т.п.). Для интегрирования в АСУ ТП рекомендуется использовать промежуточное реле.

Сигнализаторы уровня в системе охлаждения турбогенератора контролируемая среда: охлаждающая жидкость

Технические характеристики магнитных датчиков уровня SLL-FS

Для заказа доступны два исполнения магнитных сигнализаторов уровня. Их основные характеристики и отличия приведены далее:

• Максимальное давление технологического процесса: 10 бар /25 бар
• Предельная рабочая температура: +250°С
• Климатическое исполнение: ХЛ3.1 / ОМ3 / В3.1
• Минимальное значение плотности жидкой среды: 700 кг/м³
• Зона нечувствительности (перемещения поплавка до срабатывания): 118 мм
• Механизм переключения: магнитно-механический
• Материал изготовления корпусной части: алюминиевый сплав или нержавеющая сталь (по спец.заказу)
• Материал элементов, контактирующих со средой: AISI 316 (аналог 10Х17Н13М2Т)
• Электрическое присоединение: 1хМ20х1,5 для кабеля 6-12 мм
• Защитное исполнение: IP65
• Электрическая защита: класс 1
• Коммутирующая способность переключателя: 250 В до 10 А

Габаритные размеры

Исполнение с резьбой G1 1/2"

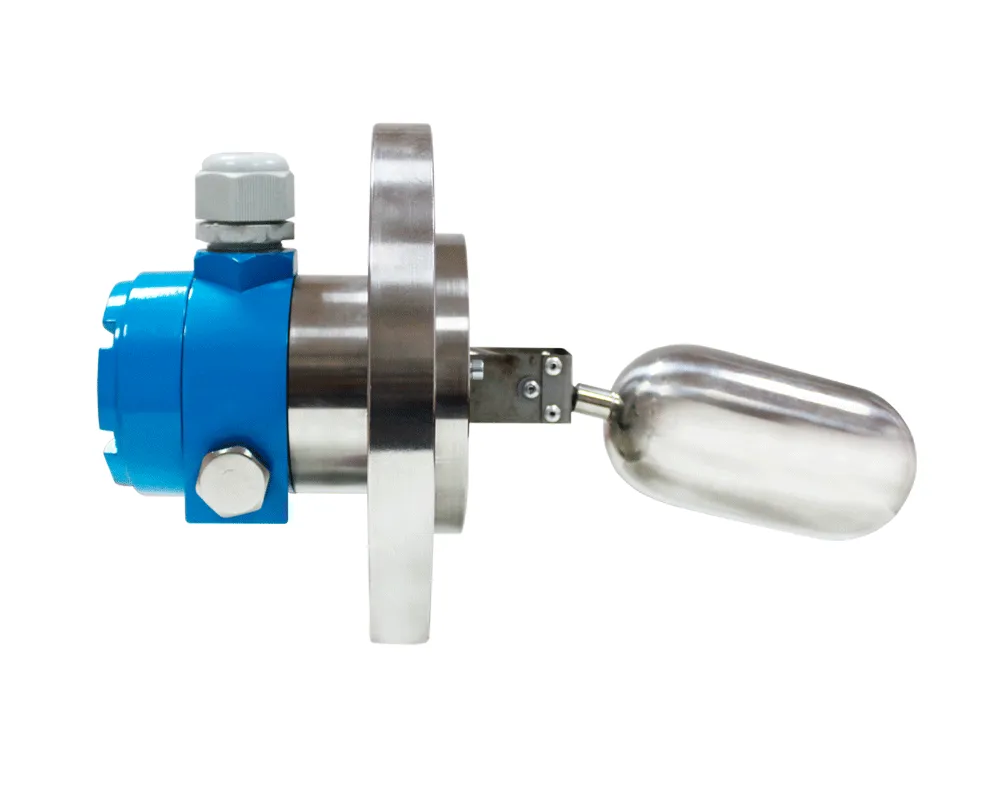

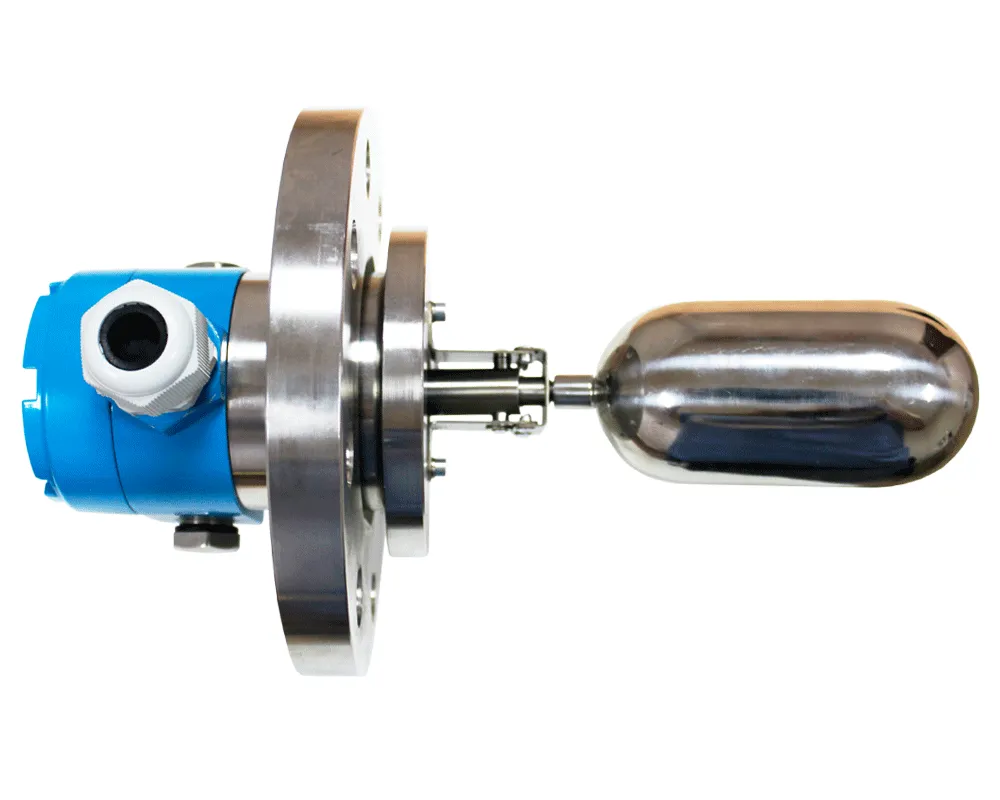

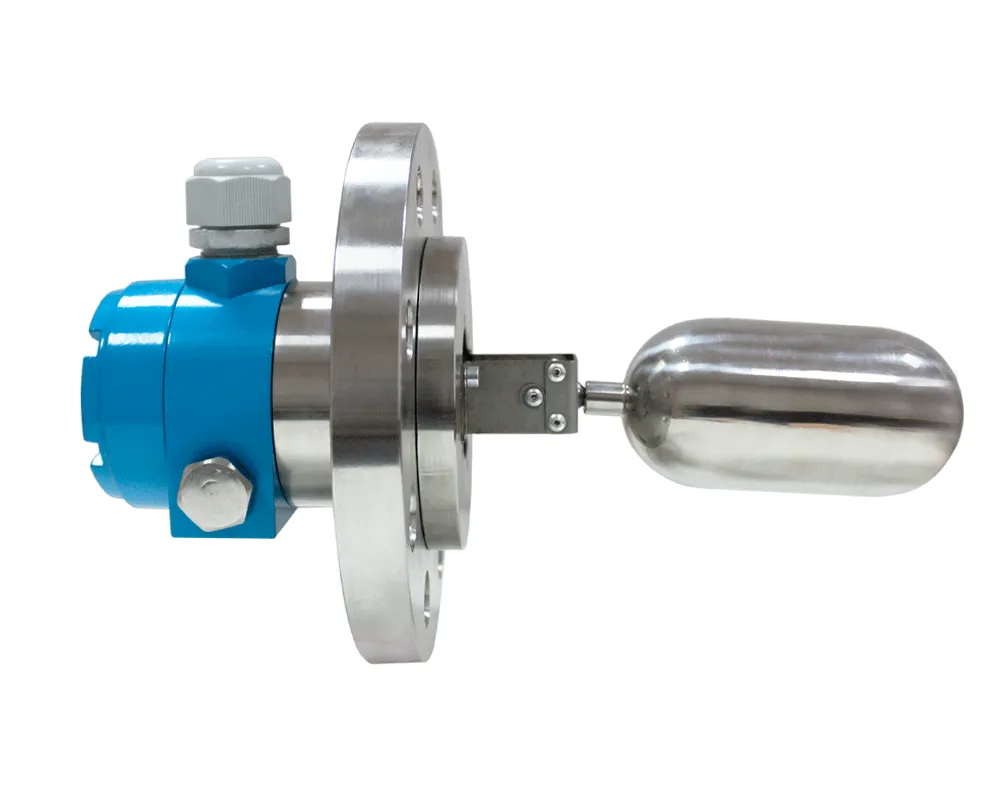

Исполнение с фланцем DN50

Исполнение с фланцем DN65

Исполнение с квадратным фланцем

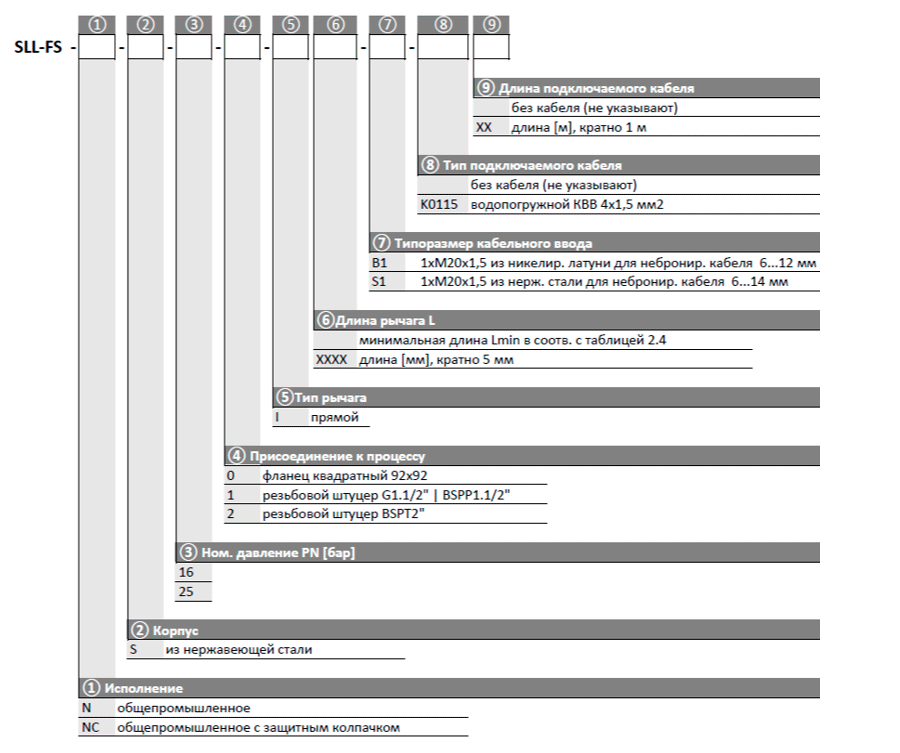

Код заказа

Видео

Сертификаты

• Декларация соответствия ТР ТС 032 «О безопасности оборудования, работающего под избыточным давлением» на магнитные сигнализаторы уровня SLL-FS

Документация

• Поплавковые магнитные сигнализаторы уровня РусАвтоматизация
