Поплавковые магнитные сигнализаторы уровня Dwyer в Санкт-Петербурге
Сигнализатор уровня Dwyer осуществляет контроль наличия потока в трубопроводах диаметром от 1/2" до 2", а также сигнализацию предельных значений уровня в различных резервуарах.
Сигнализатор Dwyer серии L6 разработан для надежной, безаварийной работы при разных диапазонах измерения уровней жидких сред, совместимых со смачиваемыми деталями прибора, в технологических процессах. Работа устройства не зависит от механических соединений, так как регулируется посредством магнита. При этом сигнализатор уровня взрывозащищенного исполнения имеет герметичный нижний корпус, изготовленный из цельной прутковой заготовки, что позволяет применять его во взрывоопасных зонах. Прибор обладает стойкостью к воздействию атмосферных явлений.
Быстрый просмотр
|
Срок отгрузки 70 дн.
Артикул: L6EPB-B-S-3-C
Поплавковый магнитный сигнализатор уровня жидкости Dwyer L6EPB-B-S-3-C осуществляет контроль наличия потока в трубопроводах диаметром от 1/2" до 2", а также сигнализацию предельных значений уровня в различных резервуарах.
|
98 830 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 70 дн.

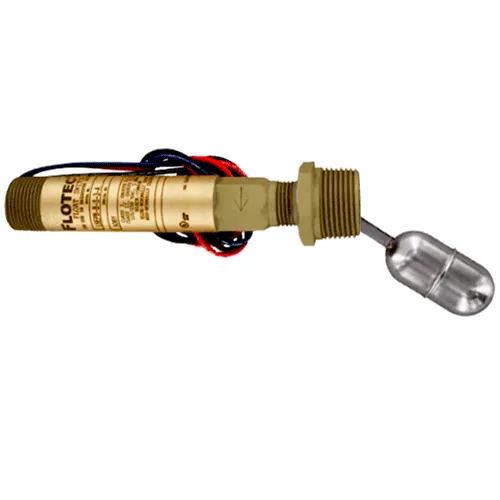

Артикул: L6EPB-B-S-3-A + CSA
Поплавковый магнитный сигнализатор уровня жидкости Dwyer L6EPB-B-S-3-A + CSA осуществляет контроль наличия потока в трубопроводах диаметром от 1/2" до 2", а также сигнализацию предельных значений уровня в различных резервуарах.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||
|
Быстрый просмотр
|
Срок отгрузки 70 дн.
Артикул: L6EPS-S-D-3-C-CSA-MV-BOH4
Поплавковый магнитный сигнализатор уровня L6EPS-S-D-3-C-CSA-MV-BOH4 для контроля предельных уровней жидкостей. Установка в боковую стенку емкости, сферический поплавок.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
Особенности взрывозащищенных сигнализаторов уровня жидкости Dwyer
Сигнализаторы уровня серии L6 выполняются с двумя типами поплавков – в виде сферы и в виде цилиндра.
Из всех достоинств, которыми обладает сигнализатор уровня L6, следует выделить такие как:
- Высокая чувствительность на изменение уровня – менее 12 мм.
- Наличие сертификата взрывозащиты.
- Электрическая часть сигнализатора может быть демонтирована без снятия самого сигнализатора.
- Два вида поплавка.
- Может использоваться как сигнализатор уровня или потока.
Преимущества магнитных сигнализаторов Dwyer
Поплавковый сигнализатор уровня Dwyer серии L6 имеет следующие положительные характеристики:
- Компактные размеры;
- Корпус полностью герметичен;
- Отличное соотношение цены реле уровня и его качества;
- Простота и надежность конструкции;
- Сигнализатор может быть установлен непосредственно в боковую стенку емкости или в специальной внешней поплавковой камере (тройник), а также возможен монтаж в трубопровод;
- Высокая стойкость к внешним атмосферным воздействиям.
Принцип работы реле уровня L6
Сигнализатор уровня L6 имеет поплавок, который управляет рычагом внутри корпуса. Поток жидкости или газа воздействует на поплавок и под своей силой изменяет его положение на противоположное. На другой стороне рычага установлен магнит, который при перемещении действует на геркон и коммутирует выходные сигналы на замыкание/размыкание контактов цепи сигнализатора уровня.
Применение сигнализаторов Dwyer
Сигнализатор уровня Dwyer используется для выполнения следующих функций:
- Контроль заполнения, опустошения емкости.
- Защита от сухого хода насосного оборудования.
- Мониторинг потока в трубопроводе.
Функциональные и эксплуатационные характеристики сигнализатора уровня жидкости Dwyer позволяют применять его в следующих отраслях промышленности:
- Химия и нефтехимия;
- Сельское хозяйство;
- Пищевая промышленность;
- Медицинская и фармакологическая;
- Водоочистные сооружения;
- Насосные станции;
- Перерабатывающие и другие предприятия.
Технические характеристики сигнализаторов уровня Dwyer серии L6
Далее приведены основные технические характеристики взрывозащищенного сигнализатора уровня L6:
- Рабочая температура: от -20 до +105°C;
- Температура окружающей среды: от -20 до +75°C;
- Диапазон рабочего давления: от 13,8 до 138 бар;
- Герметизация: защита от атмосферных воздействий, взрывозащита;
- Тип переключателя: SPDT (опционально DPDT);
- Ток питания: 5 А;
- Электрическое подключение: кабель или клеммный блок;
- Материал верхнего корпуса: латунь или нержавеющая сталь 303 SS;
- Тип присоединения к процессу: наружная резьба ¾" NPT (для исполнения с соединительной коробкой внутренняя резьба ¾" NPT);
Внешняя резьба 1" NPT для монтажа на стенку емкости, внутренняя резьба 1" NPT при исполнении с камерой; - Установка: горизонтальный монтаж, стрелка направленна вниз;
- Вес датчика: примерно 0,5 кг без внешней поплавковой камеры, 0,8 кг с внешней поплавковой камерой;
- Материалы узлов сигнализатора
- поплавок: полипропилен или сталь марки 304 SS;
- нижний корпус: латунь или сталь марки 303 SS;
- магнит: керамика;
- тройник (поплавковая камера): латунь или сталь марки 303 SS;
- другие узлы: сталь марки 304 SS;
- Наличие сертификатов: UL, CSA, СЕ и АТЕХ.
Габаритные размеры
Исполнение с внешней поплавковой камерой
|
Исполнение с цилиндрическим поплавком
|
|
Исполнение со сферическим поплавком из полипропилена
|
Исполнение со сферическим поплавком из нерж.стали
|
Недостатки
Из особенностей применения поплавкового реле следует помнить что:
- Нельзя использовать для мониторинга уровня клейких жидкостей.
- При волнообразовании и плескании жидкости внутри емкости могут происходить ложные срабатывания.
- Точка переключения выходной цепи зависит от плотности рабочей жидкости.
Документация
Сертификаты
Реле уровня Dwyer соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Подтверждается сертификатом соответствия № ТС RUC-US.AB24. B.04947 серия RU № 0477754.
