Поплавковые датчики
Поплавковые датчики - что такое поплавковый датчик уровня воды и как он работает?
Поплавковые датчики уровня — это устройства, где электрический поплавок с магнитом или механическим переключателем перемещается вместе с уровнем жидкости, замыкая или размыкая контакты при достижении заданных отметок. Принцип основан на выталкивающей силе: при подъеме/опускании воды поплавок меняет положение, активируя геркон или микропереключатель внутри корпуса. Конструкция поплавкового сигнализатора включает чувствительный элемент (поплавок), балласт для стабилизации и исполнительный блок для передачи сигнала на насос или контроллер. Такие датчики работают при температурах 0–70 oС, не требуют внешнего питания в базовых исполнениях и обеспечивают надежную защиту от «сухого хода» насосного оборудования.
Какие виды поплавковых датчиков существуют и чем они отличаются?
- Основные типы:
- механические (с рычажным переключателем);
- кабельные (с изменением угла наклона);
- герконовые (с магнитным управлением контактов).

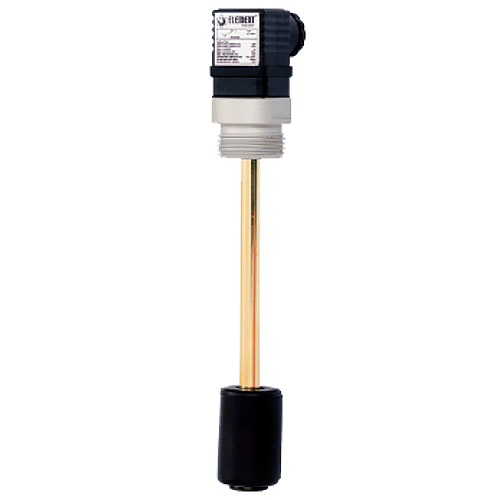

Каждый поплавок уровня воды подходит под конкретные условия эксплуатации. Механические модели просты и дешевы, но чувствительны к вибрациям; кабельные универсальны для глубоких резервуаров; герконовые отличаются высокой надежностью благодаря герметичным контактам. Герконовые датчики часто оснащаются двумя точками срабатывания (мин./макс. уровень), что позволяет гибко настраивать автоматику заполнения или откачки. Выбор типа зависит от вязкости среды, частоты циклов срабатывания и требований к точности сигнализации.
Какой материал корпуса выбрать для агрессивных сред?
Для воды и нейтральных жидкостей достаточно ПВХ или полипропилена; для кислот, щелочей и соленых сред рекомендуется нержавеющая сталь AISI 316 или фторопластовое покрытие. Пластиковые корпуса (ПП, ПВХ) устойчивы к коррозии, легкие и бюджетные, но ограничены по температуре (до +60 oС). Металлические исполнения выдерживают до +120 oС и высокое давление, однако требуют контроля электрохимической совместимости со средой. При работе с пищевыми жидкостями выбирайте материалы с сертификацией ГОСТ Р или FDA для безопасности контакта.
Где и как правильно устанавливать поплавковые датчики?

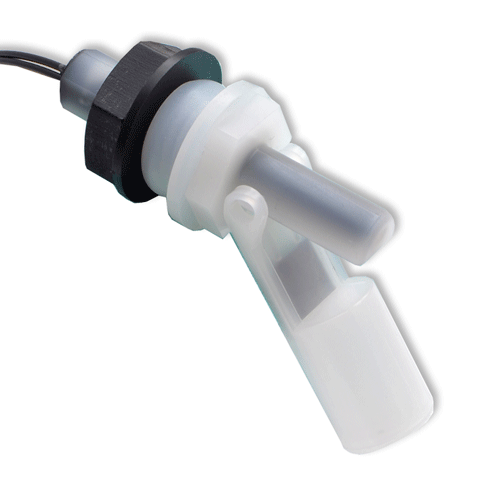

Поплавковый индикатор монтируют сверху, сбоку или в дно емкости в зависимости от конструкции: вертикальные модели крепят на крышке, горизонтальные — в стенку через резьбовое или фланцевое соединение. Важно избегать зон турбулентности, близости к нагревателям или механическим помехам, чтобы поплавок перемещался свободно без залипания. Кабельные версии допускают регулировку длины троса для настройки уровня срабатывания, а герконовые требуют точной ориентации по вертикали для корректной работы магнитной системы. При установке в уличных резервуарах используйте модели с защитой IP68 и морозостойким кабелем типа H07 или силиконовым исполнением.
Какие неисправности поплавкового выключателя встречаются и как их устранить?
- Типичные проблемы:
- заклинивание поплавка из-за отложений;
- коррозия контактов;
- обрыв кабеля или сбой геркона.
Большинство из них предотвращается регулярной очисткой и правильным подбором материалов. Если датчик не срабатывает, проверьте свободу хода поплавка, целостность проводки и отсутствие намагниченных частиц в жидкости, мешающих работе магнитной системы. При ложных срабатываниях отрегулируйте гистерезис (разницу между уровнями включения/выключения) или установите демпфер для гашения вибраций. Для продления срока службы выбирайте модели с разборным корпусом и заменяемыми герконами, а в агрессивных средах — с защитным кожухом или направляющей штангой.
