Контактные уровнемеры в СПБ - страница 10
Наиболее многочисленное по применяемым принципам построения и разнообразию конструкций семейство приборов непрерывного контроля уровня жидких или сыпучих материалов в резервуарах.
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NCK-252-0
Гидростатический преобразователь уровня NIVOPRESS NCK-252-0 для определения уровня жидкости. Общепромышленное исполнение.
|
120 770 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NCK-231-1
Гидростатический преобразователь уровня NIVOPRESS NСK-231-1 для определения уровня жидкости. Общепромышленное исполнение.
|
112 324 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NCK-231-0
Гидростатический преобразователь уровня NIVOPRESS NCK-231-0 для определения уровня жидкости. Общепромышленное исполнение.
|
111 480 руб./шт
-
+
Заказать
|
||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NFP-410-2
Гидростатический преобразователь уровня NIVOPRESS NFP-410-2 для определения уровня жидкости. Общепромышленное исполнение.
|
86 355 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NKK-455-0
Гидростатический преобразователь уровня NIVOPRESS NKK-455-0 для определения уровня жидкости. Общепромышленное исполнение.
|
114 119 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-47A-1
Гидростатический преобразователь уровня NIVOPRESS NPK-47A-1 для определения уровня жидкости. Общепромышленное исполнение.
|
170 175 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPD-475-4
Гидростатический преобразователь уровня NIVOPRESS NPD-475-4 для определения уровня жидкости. Общепромышленное исполнение.
|
129 849 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-475-0
Гидростатический преобразователь уровня NIVOPRESS NPK-475-0 для определения уровня жидкости. Общепромышленное исполнение.
|
114 119 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPP-431-0
Гидростатический преобразователь уровня NIVOPRESS NPP-431-0 для определения уровня жидкости. Общепромышленное исполнение.
|
88 783 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-430-7
Гидростатический преобразователь уровня NIVOPRESS NPK-430-7 для определения уровня жидкости. Общепромышленное исполнение.
|
74 003 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-443-0
Гидростатический преобразователь уровня NIVOPRESS NPK-443-0 для определения уровня жидкости. Общепромышленное исполнение.
|
95 433 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-479-0
Гидростатический преобразователь уровня NIVOPRESS NPK-479-0 для определения уровня жидкости. Общепромышленное исполнение.
|
151 490 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-47A-5
Гидростатический преобразователь уровня NIVOPRESS NPK-47A-5 для определения уровня жидкости. Общепромышленное исполнение.
|
207 441 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-455-0
Гидростатический преобразователь уровня NIVOPRESS NPK-455-0 для определения уровня жидкости. Общепромышленное исполнение.
|
114 119 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPD-47A-0
Гидростатический преобразователь уровня NIVOPRESS NPD-47A-0 для определения уровня жидкости. Общепромышленное исполнение.
|
172 815 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-430-6
Гидростатический преобразователь уровня NIVOPRESS NPK-430-6 для определения уровня жидкости. Общепромышленное исполнение.
|
73 053 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-441-0
Гидростатический преобразователь уровня NIVOPRESS NPK-441-0 для определения уровня жидкости. Общепромышленное исполнение.
|
76 853 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-478-0
Гидростатический преобразователь уровня NIVOPRESS NPK-478-0 для определения уровня жидкости. Общепромышленное исполнение.
|
142 200 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPD-46A-0
Гидростатический преобразователь уровня NIVOPRESS NPD-46A-0 для определения уровня жидкости. Общепромышленное исполнение.
|
172 815 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-453-0
Гидростатический преобразователь уровня NIVOPRESS NPK-453-0 для определения уровня жидкости. Общепромышленное исполнение.
|
95 433 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-452-0
Гидростатический преобразователь уровня NIVOPRESS NPK-452-0 для определения уровня жидкости. Общепромышленное исполнение.
|
86 143 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-465-0
Гидростатический преобразователь уровня NIVOPRESS NPK-465-0 для определения уровня жидкости. Общепромышленное исполнение.
|
114 119 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-431-0
Гидростатический преобразователь уровня NIVOPRESS NPK-431-0 для определения уровня жидкости. Общепромышленное исполнение.
|
76 853 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-48A-2
Гидростатический преобразователь уровня NIVOPRESS NPK-48A-2 для определения уровня жидкости. Общепромышленное исполнение.
|
179 465 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPD-476-5
Гидростатический преобразователь уровня NIVOPRESS NPD-476-5 для определения уровня жидкости. Общепромышленное исполнение.
|
140 194 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPD-465-0
Гидростатический преобразователь уровня NIVOPRESS NPD-465-0 для определения уровня жидкости. Общепромышленное исполнение.
|
126 154 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPD-431-0
Гидростатический преобразователь уровня NIVOPRESS NPD-431-0 для определения уровня жидкости. Общепромышленное исполнение.
|
88 783 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPP-451-0
Гидростатический преобразователь уровня NIVOPRESS NPP-451-0 для определения уровня жидкости. Общепромышленное исполнение.
|
88 783 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-48C-0
Гидростатический преобразователь уровня NIVOPRESS NPK-48C-0 для определения уровня жидкости. Общепромышленное исполнение.
|
347 530 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-45A-0
Гидростатический преобразователь уровня NIVOPRESS NPK-45A-0 для определения уровня жидкости. Общепромышленное исполнение.
|
160 780 руб./шт
-
+
Заказать
|
||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NRK-441-5
Гидростатический преобразователь уровня NIVOPRESS NRK-441-5 для определения уровня жидкости. Общепромышленное исполнение.
|
107 574 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NZK-430-2 !calibrated 4m
Гидростатический преобразователь уровня NIVOPRESS NZK-430-2 !calibrated 4m для определения уровня жидкости. Общепромышленное исполнение.
|
76 642 руб./шт
-
+
Заказать
|
||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: DTR-531-4
Гидростатический преобразователь уровня NIVOPRESS DTR-531-4 для определения уровня жидкости. Общепромышленное исполнение.
|
185 694 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: DTR-731-4
Гидростатический преобразователь уровня NIVOPRESS DTR-731-4 для определения уровня жидкости. Общепромышленное исполнение.
|
240 061 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: DTE-591-4
Гидростатический преобразователь уровня NIVOPRESS DTE-591-4 для определения уровня жидкости. Общепромышленное исполнение.
|
168 170 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: DBF-631-2
Гидростатический преобразователь уровня NIVOPRESS DBF-631-2 для определения уровня жидкости. Общепромышленное исполнение.
|
160 780 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: DBF-551-4
Гидростатический преобразователь уровня NIVOPRESS DBF-551-4 для определения уровня жидкости. Общепромышленное исполнение.
|
186 644 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: DTR-551-2
Гидростатический преобразователь уровня NIVOPRESS DTR-551-2 для определения уровня жидкости. Общепромышленное исполнение.
|
164 158 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: DTO-511-4
Гидростатический преобразователь уровня NIVOPRESS DTO-511-4 для определения уровня жидкости. Общепромышленное исполнение.
|
181 893 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: DTE-5C1-4
Гидростатический преобразователь уровня NIVOPRESS DTE-5C1-4 для определения уровня жидкости. Общепромышленное исполнение.
|
168 170 руб./шт
-
+
Заказать
|
||||||||||||||||
Назначение контактных уровнемеров
По определению – контактный уровнемер это информационно-измерительный прибор, преобразователь уровня, используемый для автоматизации производственных технологических процессов, при работе которого осуществляется непосредственный контакт чувствительного элемента прибора с технологической (контролируемой) средой.
В связи с последним обстоятельством, первичным критерием выбора контактных уровнемеров для применения является сама возможность контакта чувствительного элемента с технологической средой и последствия этого контакта для элементов конструкции уровнемера.
Характеристики методов измерений, применяемых в контактных уровнемерах
Для сыпучих материалов применяются уровнемеры, реализующие лотовый метод, ёмкостные и микроволновые рефлексные преобразователи. Для работы с жидкими средами применяются уровнемеры, реализующие ёмкостный метод, микроволновой рефлексный, магнитный поплавковый, магнитострикционный и гидростатический методы, а также уровнемеры байпасной конструкции.
Технологические возможности контактных уровнемеров (КУ), основанных на различных физических принципах, сведены в сравнительную таблицу:
| Метод измерения, конструкция уровнемера | Предельные параметры техпроцесса | Критичный физический параметр техно-логической среды | Предельный измеряемый уровень | Точность измерений или дискретность по уровню | Интерфейс | Примечания и особые условия |
Лотовые КУ |
t ≤250°С | Плотность ˃200 г/л |
до 40 м | 1 см 2,5 см 5 см 10 см |
Аналоговый 4-20 мА ModBUS, ProfiBUS |
Строго вертикальная установка, допуски по взрыво- безопасности |
Микроволновые рефлексные |
-30…+200°C P≤40 бар |
Ɛ≥1,3 | до 30 м | ±5 мм | Аналоговый 4-20 мА ModBUS, ProfiBUS |
Для любых конфигураций резервуаров |
Емкостные |
-30…+200°C P≤40 бар |
Ɛ˃1 | до 30 м | ≤±0,3% | Аналоговый 4-20 мА HART при доп. устройстве |
Опционально: t° до 800°С |
Магнитные поплавковые |
-20…+120°C P≤30 бар |
Плотность ≥0,5 кг/дм3 | до 6 м (до 12 м) |
6,35 мм (12,7 мм) |
Аналоговый 4-20 мА |
Устанавливать с учетом возможных колебаний поверхности |
| Магнито- стрикционные  |
-40…+200°C P≤30 бар |
от 0,25 м до 15 м |
0,1 мм 1,0 мм |
Аналоговый 4-20 мА HART RS485 |
Внесены в Гос.Реестр Средств Измерений РФ. Могут использоваться для целей коммерческого учета | |
| Гидростати- ческие  |
-25°…+125°C P до 400 м водяного столба |
Жидкости и газы | До 400 м | ≤0,25% | Аналоговый 4-20 мА HART RS485 RS232 |
Внесены в Гос.Реестр Средств Измерений РФ. Могут использоваться для целей коммерческого учета |
Байпасные |
-40…+200°C P≤30 бар |
Плотность ≥0,6 кг/дм3 | От 500 мм до 3500 мм | ±10мм | Визуали-зация | Высокая точность измерений при дополнении магнито- стрикционным датчиком уровня |
Таблица позволяет произвести первичный формальный выбор вида используемого контактного уровнемера, однако, для окончательного выбора приходится учитывать большое количество нюансов, которые невозможно формализовать. Здесь крайне полезна и необходима помощь специалистов, обладающих практическим опытом проектирования и эксплуатации информационно-измерительных систем, использующих устройства контактного контроля уровней.
Описание принципов действия контактных уровнемеров
Лотовые уровнемеры – электромеханические устройства, измерение уровня основано на оценке длины выпускаемого троса или ленты, отматываемой от базовой начальной точки до касания измерительным грузом поверхности сыпучего материала.
Микроволновые рефлексные преобразователи уровня основаны на оценке уровня по величине времени, необходимого для прохождения зондирующего электромагнитного импульса по измерительному щупу, представляющему собой волновод, до границы раздела сред или поверхности продукта и возврата отраженного импульса назад к излучателю. Оценка положения границы раздела сред так же может производиться по величине остаточной энергии импульса, прошедшего границу раздела. Волновая технология, в силу невосприимчивости процессов распространения импульса к условиям окружающей среды, привлекательна для применения в сложных условиях технологического процесса: при высоких температурах и давлении, запыленности, бурлении, пенообразовании и т.п.
Ёмкостные контактные уровнемеры используют принцип изменения величины электрической ёмкости между зондом прибора и стенками резервуара (или между двумя зондами) при изменении диэлектрической проницаемости среды по мере заполнения резервуара продуктом. Эти устройства весьма критичны к особенностям конструкции резервуара и возникновению сопутствующих процессов типа пено- и газообразования в резервуаре.

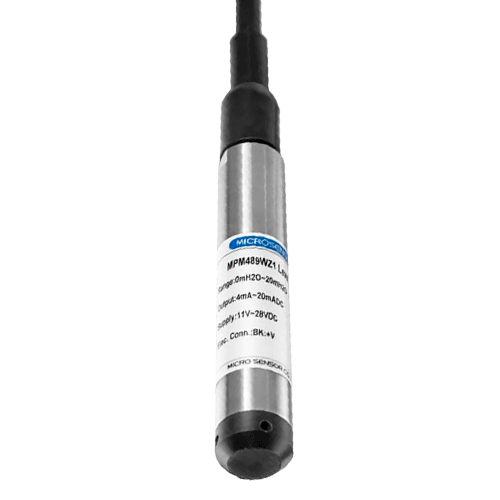

Гидростатические преобразователи уровня основаны на измерении гидростатического давления столба жидкости на чувствительный элемент датчика. Оценка уровня (высоты столба жидкости) производится путем преобразования деформации упругого элемента датчика, под действием давления, в электрический сигнал. Преобразователи врезного типа размещаются в стенках или днище резервуара. Преобразователи погружного типа используют погружной кабель и капиллярную трубку для связи с атмосферой.
Магнитные преобразователи содержат поплавок с постоянным магнитом, движущийся по направляющей, внутри которой размещены магнитоуправляемые контакты, подключающие или отключающие фрагменты электронной схемы, по которым и оценивается с соответствующей дискретностью величина уровня жидкости, заполняющей резервуар.
Магнитострикционные преобразователи так же имеют в основе конструкции магнитный поплавок, движущийся по направляющей, внутри которой расположен волновод. Волновод периодически возбуждается импульсами электромагнитного поля, создаваемыми катушкой индуктивности, запитанной от импульсного источника тока. При взаимодействии полей магнита и волновода возникает магнитострикционный эффект, порождающий ультразвуковую волну, которая детектируется специальным преобразователем. По времени прохождения волны можно судить о расстоянии, пройденной ею, а, значит, и об уровне заполнения резервуара жидкостью.
Байпасные преобразователи используют для измерений отводную (байпасную) трубку, представляющую собой сообщающийся с основным резервуаром сосуд. В трубке располагается поплавок с поляризованным магнитом. Измерение уровня производится, по сути, в отводной трубке, без непосредственного контакта с основным содержимым резервуара. Результаты измерений легко визуализируются. Измерения могут осуществляться магнитным или магнитострикционным способами, имеющими весьма высокую точность. Поскольку связь с внешней средой осуществляется посредством магнитного поля, без непосредственного контакта с технологическим продуктом, этот способ удобен для применения в производствах со строгими санитарно-гигиеническими требованиями: в пищевой, фармацевтической промышленности и т.п.
Рекомендации по выбору контактных уровнемеров
Характерным качеством контактных уровнемеров при применении их в системах управления технологическими процессами являются относительно низкие величины капитальных затрат при значительном увеличении затрат эксплуатационного характера, большую часть которых затруднительно оценить аналитическим путем. Решающее значение в этой ситуации может иметь накопленный опыт проектирования и эксплуатации таких систем.
При выборе контактных уровнемеров в первую очередь следует оценить:
- допустим ли контакт чувствительного элемента преобразователя с технологическим продуктом по
- требованиям гигиены и безопасности;
- степень агрессивности влияния среды технологического продукта на элементы конструкции контактного
- уровнемера;
- влияние свойств технологической среды на искажение показаний датчика в ходе эксплуатации (например,
- налипание материала на чувствительный элемент приводит к искажению показаний и усложнению
- технического обслуживания);
- необходимость коммерческого учета результатов работы технологической установки.
Учет этих факторов позволяет сделать первичный, приблизительный выбор вида используемых уровнемеров. Для конкретного выбора и заказа устройств необходимо учитывать целый ряд факторов, не поддающихся формализации и представимых лишь в виде практического опыта, накопленного специалистами в ходе проектирования и эксплуатации подобных систем.
Особенности, связанные с протеканием физических процессов в резервуарах (газо- и пенообразование, колебания уровня, наличие потоков при перемешивании содержимого), особенности геометрии емкостей, стабильность настроек датчиков во времени, частота и трудоемкость обслуживания преобразователей, требования к квалификации обслуживающего персонала и т. п. – все это в значительной мере влияет на величину эксплуатационных затрат и может быть оценено только опытными специалистами.
Инженерно-технические сотрудники компании «РусАвтоматизация» в полной мере обладают таким опытом; они помогут Вам выбрать оптимальный вариант решения Вашей задачи с учетом всего богатого накопленного собственного практического опыта.
