Инкрементальные энкодеры Baumer HOG

Модельный ряд инкрементальных энкодеров Baumer серии HOG

Энкодеры Baumer серии HOG включают несколько типов:

Серия	Диаметр фланца	Тип вала, диаметр	Рабочее напряжение	Разрешение	Степень защиты

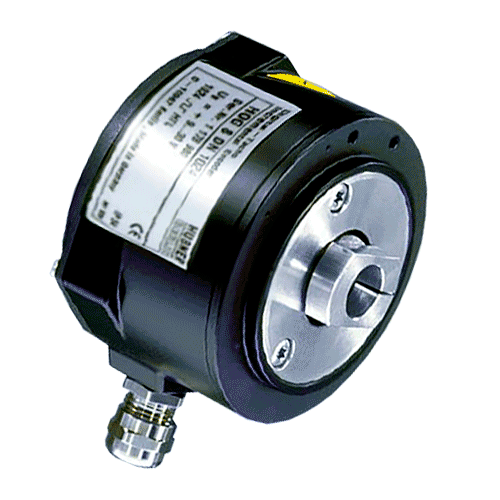

HOG 8	86,5 мм	10…16 мм (сквозной полый вал)	9…26В DC	8…5000 имп/об	IP54

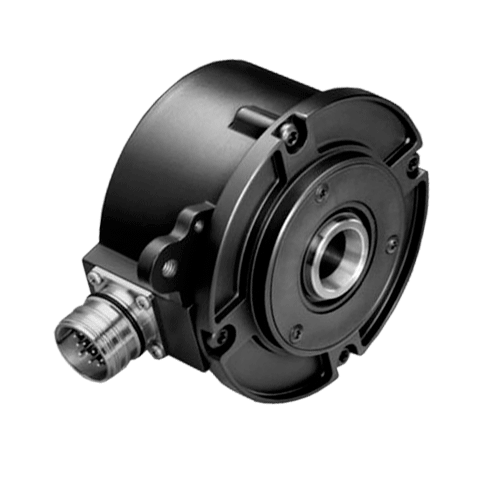

HOG 9	97 мм	12…16 мм (полый тупиковый вал) 17 мм (конусный вал 1:10)	9…30В DC	300…5000 имп/об	IP56

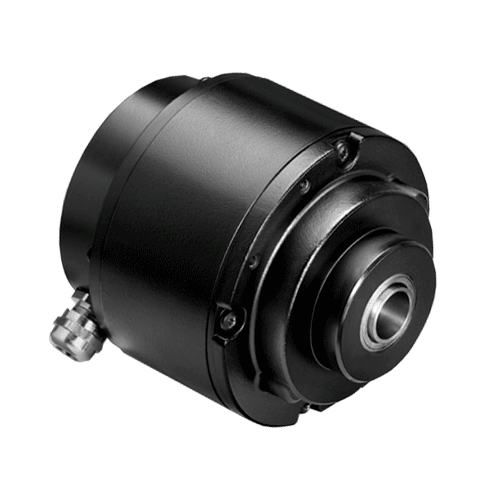

HOG 10	105 мм	12…20 мм (полый тупиковый вал) 17 мм (конусный вал 1:10)	9…30В DC	300…5000 имп/об	IP66

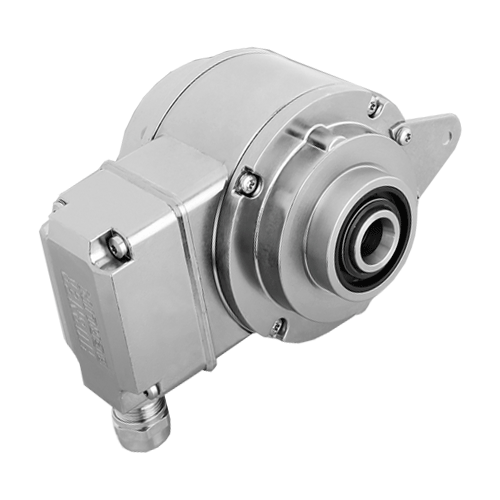

HOG 11	105 мм	12…20 мм (полый тупиковый вал) 17 мм (конусный вал 1:10)	9…30В DC	300…5000 имп/об	IP67

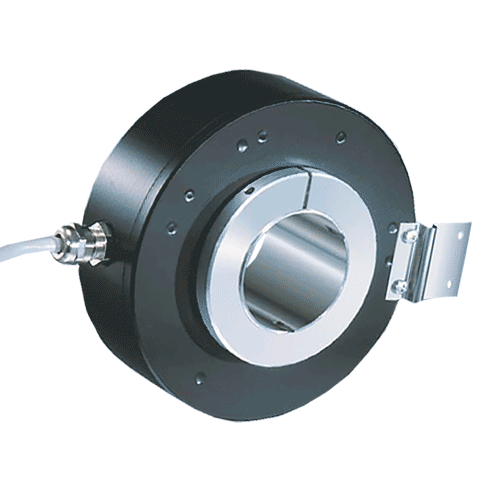

HOG 12	125 мм	30…45 мм (сквозной полый вал)	9…26В DC	600…1200 имп/об	IP54
HOG 14	158 мм	40…75 мм (сквозной полый вал)	9…26В DC	1024…5000 имп/об	IP55
HOG 16	158 мм	20…38 мм (сквозной полый вал)	9…26В DC 9…30В DC	250…2500 имп/об	IP66
HOG 22	227 мм	80…115 мм (сквозной полый вал)	9…30В DC	720…4000 имп/об	IP54 IP56 (опция)
HOG 28	287 мм	120…150 мм (сквозной полый вал)	9…26В DC	1024…2048 имп/об	IP54

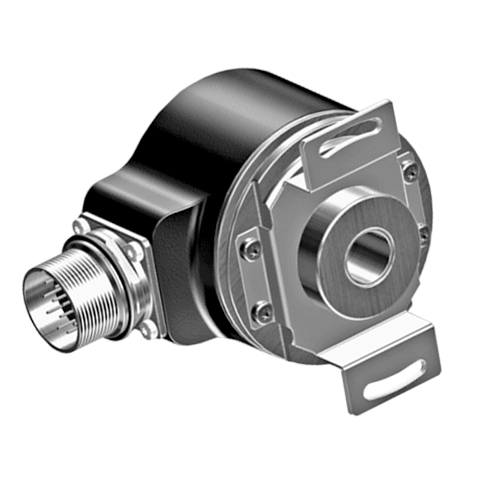

HOG 60	58 мм	8…12 мм (полый тупиковый вал)	9…26В DC	200…10000 имп/об	IP65

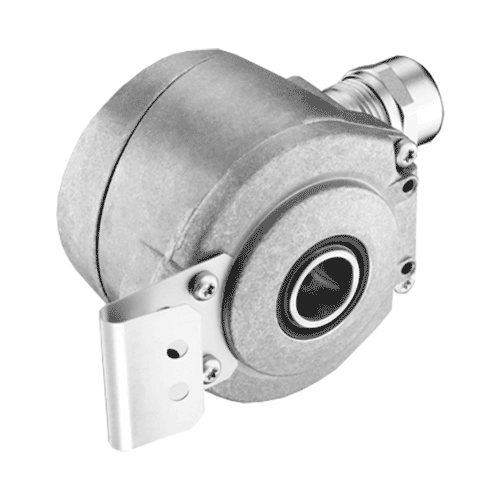

HOG 70	60 мм	12…14 мм (полый тупиковый вал)	9…26В DC	10…10000 имп/об	IP66

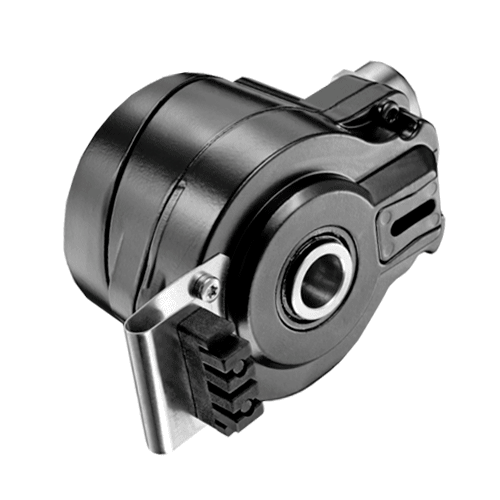

HOG 71	60 мм	12…14 мм (полый тупиковый вал)	9…26В DC	60…2048 имп/об	IP66
HOG 75	75 мм	12…26 мм (сквозной полый вал)	9…26В DC	250…2500 имп/об	IP56
HOG 86	99 мм	12…16 мм (полый тупиковый вал) 17 мм (конусный вал 1:10)	9…30В DC	500…5000 имп/об	IP66

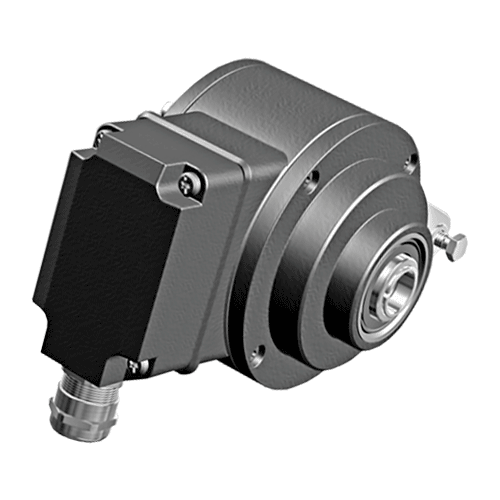

HOG 100	105 мм	16 мм (полый тупиковый вал) 17 мм (конусный вал 1:10)	9…26В DC 9…30В DC	1024…10000 имп/об	IP66
HOG 131	130 мм	16…36 мм (сквозной полый вал)	9…26В DC 9…30В DC	1024…3072 имп/об	IP56

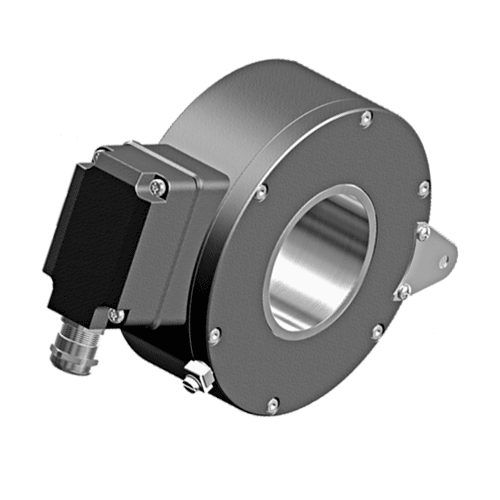

HOG 161	158 мм	38…75 мм (сквозной полый вал)	9…26В DC 9…30В DC	250…2500 имп/об	IP54

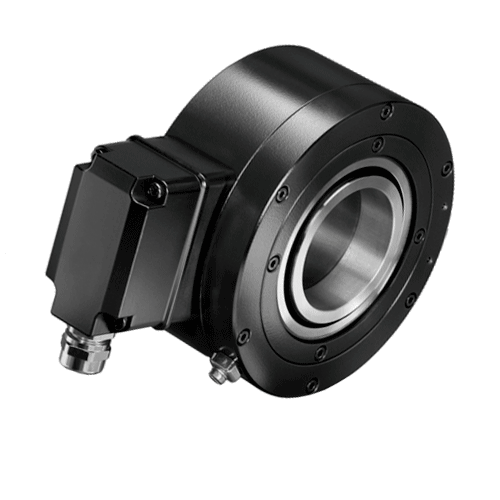

HOG 163	158 мм	38…75 мм (сквозной полый вал)	9…26В DC 9…30В DC	250…5000 имп/об	IP56
HOG 165	165 мм	20…38 мм (полый тупиковый вал)	9…26В DC 9…30В DC	250…5000 имп/об	IP67
HOG 220	227 мм	80…115 мм (сквозной полый вал)	9…26В DC 9…30В DC	1024 имп/об	IP56

В РусАвтоматизации консультация по подбору оборудования бесплатна. Наши специалисты сэкономят Ваше время и помогут выбрать нужную модификацию инкрементельного энкодера. Также они ответят на все вопросы и сориентируют по цене и срокам доставки.

Преимущества энкодеров серии HOG

Энкодеры серии HOG обладают следующими преимуществами:

• Передача сигнала на расстояние до 550 м с помощью выходного каскада TTL;
• Конструкция устройства способна выдерживать удары и работать при вибрациях;
• Высокий эксплуатационный ресурс, за счет использования в контструкции гибридных подшипников;
• Удобное подключение к прибору, благодаря клеммной коробке, способной поворачиваться на 180 градусов;
• Наличие модификаций с функциональным контролем EMS;
• Повышение надежности работы, за счет возможности использования резервного сигнала;
• Система уплотнения выполнена с расчетом на применения в тропических условиях;
• Возможность модификации устройства со встроенным обогревом, для применений в условиях низкой температуры до -50°С;
• Высокая устойчивость электрического сигнала, благодаря использованию щеток заземления.

Применение энкодеров Baumer серии HOG

Энкодеры инкрементального принципа работы HOG являются очень надежными и точными устройствами с высокой устойчивостью к износу. Это позволяет использовать их для контроля в самых важных и ответственных узлах технологического процесса.

Примеры применения энкодеров Baumer:

• Станки в бумажной промышленности;
• Агрегаты по упаковке и фасовке продукции;
• Дозировочные и разливные машины в пищевой промышленности;
• Деревообрабатывающее оборудование и станки;
• В механизмах обжимных валков, рольгангов, кантователей или опрокидывателей, которые применяются в металлообрабатывающей промышленности;
• Различное подъемное оборудование;
• Транспортерные линии;
• Роботизированные установки.

И многое другое.

Во всех вышеперечисленных применениях энкодеры HOG могут применяться для выполнения следующих функций:

• Контроль скорости – подсчет количества импульсов за промежуток времени;
• Контроль количества оборотов за время;
• Контроль направления вращения – для этого используются сигналы со смещением относительно друг друга в 90 градусов;
• Контроль положения относительно нулевой точки.

Технические характеристики энкодеров Baumer серии HOG

Основные технические характеристики для энкодеров HOG от Baumer представлены далее:

• Питающее напряжение: 9…30 В DC;
• Количество импульсов за один полный оборот: от 300 до 5000 в зависимости от модели;
• Принцип работы энкодера: оптический;
• Типоразмеры вала для присоединения:
  • конусный вал 1:10 диаметров 17 мм,
  • открытый с одной стороны полый вал диаметром 12,16 или 20 мм;
• Защитное исполнение корпуса: IP66;
• Материалы:
  • корпус изготовлен из алюминиевого литья,
  • вал изготовлен из нержавеющей стали;
• Диапазоны рабочих температур
  • стандартный: от -40 до +100°С,
  • при количестве импульсов в минуту более 3072: от -25 до +100°С,
  • опция: от -50 до +100°С;
• Максимальная скорость вращения: не более 6000 оборотов в минуту, обусловлена механическими ограничениями.

Сертификаты

• Декларация соответствия TP TC 020/2011 продукцию торговой марки Baumer

Документация

Для того чтобы более подробно ознакомиться с принципом работы, параметрами и условиями эксплуатации инкрементальных энкодеров HOG от Baumer, Вы можете воспользоваться каталогами:
