Индикаторы уровня Серия А22 в Санкт-Петербурге

Назначение байпасных указателей уровня серии A22

Стеклянные указатели уровня ILL-BP-А22 – усовершенствованная бюджетная модель индикаторов уровня серии А21 за счет применения в них шаровых кранов для быстрого перекрытия доступа к емкости и обслуживания индикатора. Указатели уровня А22 изготовлены из стойкой к химическим веществам стали марки AISI 316 и могут применяться при повышенном давлении до 1,6 МПа, работать при температурах процесса от -30 до +200 градусов, а также обладают широким выбором базовых видов присоединения к емкости.

Индикаторы уровня жидкости предназначены для непосредственного наблюдения за уровнем жидкостного столба в контролируемых технологических емкостях, промышленных котлах и других резервуарах, где необходим прямой контроль заполнения емкости. Такие байпасные индикаторы уровня жидкости могут также работать в качестве дублирующего прибора совместно с иными устройствами измерения уровня.

Преимущества и особенности байпасных индикаторов ILL-BP

Основные преимущества байпасных индикаторов уровня жидкости ILL-BP:

• Большой выбор присоединений к процессу, в том числе фланцевое.
• Материал изготовления фитингов – прочная нержавеющая сталь АISI316.
• Смотровая стеклянная трубка уровня жидкости из боросиликатного стекла.

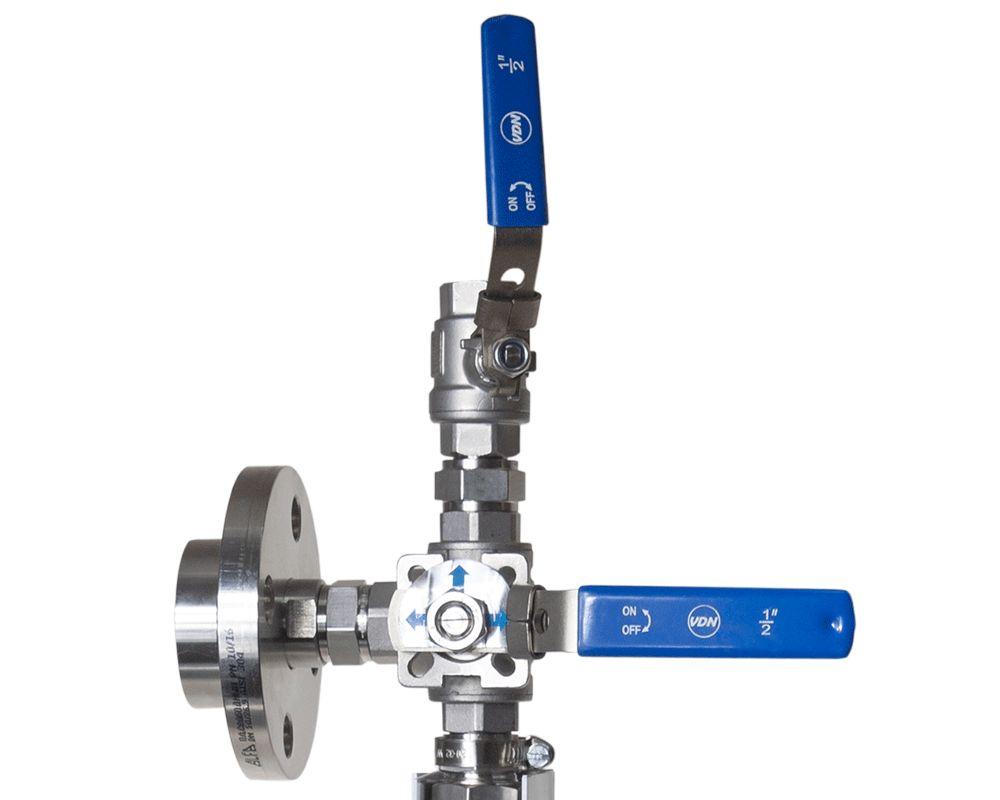

• Шаровые клапаны для перекрытия сообщения с емкостью класса герметичности А (отсутствие утечек).
• Байпасный индикатор уровня жидкости пригоден для эксплуатации в различных средах (вода, масла, спиртосодержащие жидкости), в том числе агрессивных (кислотные, щелочные смеси).
• Каждый фитинг и клапан после изготовления проходит тщательные испытания под высоким давлением. На байпасные измерители ILL-BP в наличии все необходимые свидетельства о пройденных испытаниях.
• Прибор удобен и прост в эксплуатации, легко устанавливается на рабочей поверхности промышленных емкостей и резервуаров.
• Исполнение сальниковых уплотнителей измерительных трубок позволяет производить их дополнительную затяжку при потере герметичности в течение длительной эксплуатации устройства.

Применение стеклянных указателей уровня ILL-BP-А22

Байпасные указатели уровня жидкости используют для непосредственного контроля уровня жидкостного столба «по месту» в резервуарах с водой, топливом, реагентами, агрессивными жидкостями и маслами. Индикаторы А22 применяют в следующих областях промышленности:

• Химические производства, комплексы топливной и нефтяной переработки.
• Обрабатывающие предприятия, применяющие резервуары и емкости различного назначения в своих технологических процессах, в том числе для хранения и переработки.
• Котельные предприятия и топливные хранилища.

	Визуальное отображение объема среды в пищеварочном котле контролируемая среда: казеиновая среда, среда замещения		Визуальный контроль уровня воды в паровом котле на молокоперерабатывающем заводе контролируемая среда: вода
	Визуальный контроль уровня воды в установке мокрой очистки газов контролируемая среда: вода		Контроль уровня концентрата-пенообразователя в системе пенного пожаротушения контролируемая среда: пена
Отзывы о применении
	Индикация объема среды в пищеварочном котле

Технические характеристики байпасных индикаторов ILL-BP-А22

Основные технические характеристики байпасных указателей уровня со смотровым стеклом серии ILL-BP-А22 приведены ниже:

• Рабочий температурный диапазон эксплуатации устройства: от -30 до +200 градусов
• Давление процесса: рабочее 1,6 МПа; максимальное 2,4 МПа
• Присоединительная длина H: 200…4600 мм
• Диаметр и толщина указательной трубки: Ø13х2,2 мм
• Тип регулировочных клапанов: шаровые
• Класс герметичности клапанов: А по ГОСТ 9544-2015
• Присоединения к процессу
  • Резьба G 1/2" ISO228/1
  • Резьба G 3/4"
  • Фланцы DN15,DN20
  • Приварной ниппель
  • Иные возможности подключения (в том числе, К 1/2")
• Исполнение части фитингов, контактирующих с рабочей средой: 03Х17Н13М2 / AISI 316
• Материал уплотнений: фторопласт-4 / PTFE
• Материл смотровой трубки: боросиликатное стекло 3,3 (термостойкое)

Габаритные размеры

Габаритные размеры байпасных индикаторов уровня жидкости ILL-BP-А22 приведены на рисунках ниже:

Код заказа

Видео

Сертификаты

• Сертификат соответствия ТР ТС 032 «О безопасности оборудования, работающего под давлением» на индикаторы ILL-BP, IFL-IG

Документация

• Каталог байпасных индикаторов уровня РусАвтоматизация

Паспорта:

• A22 базовая серия
• A22 базовая серия, с кожухом без шкалы
• A22 базовая серия, с кожухом со шкалой
• A22 исп. V1
• A22 исп. V1, с кожухом без шкалы
• A22 исп. V1, с кожухом со шкалой
• A22 исп. V2, с кожухом со шкалой
• A22 исп. V3, с кожухом со шкалой
