Индикаторы уровня Серия А21

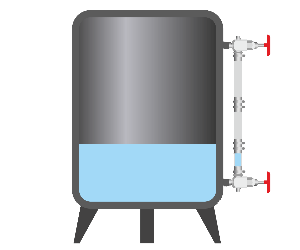

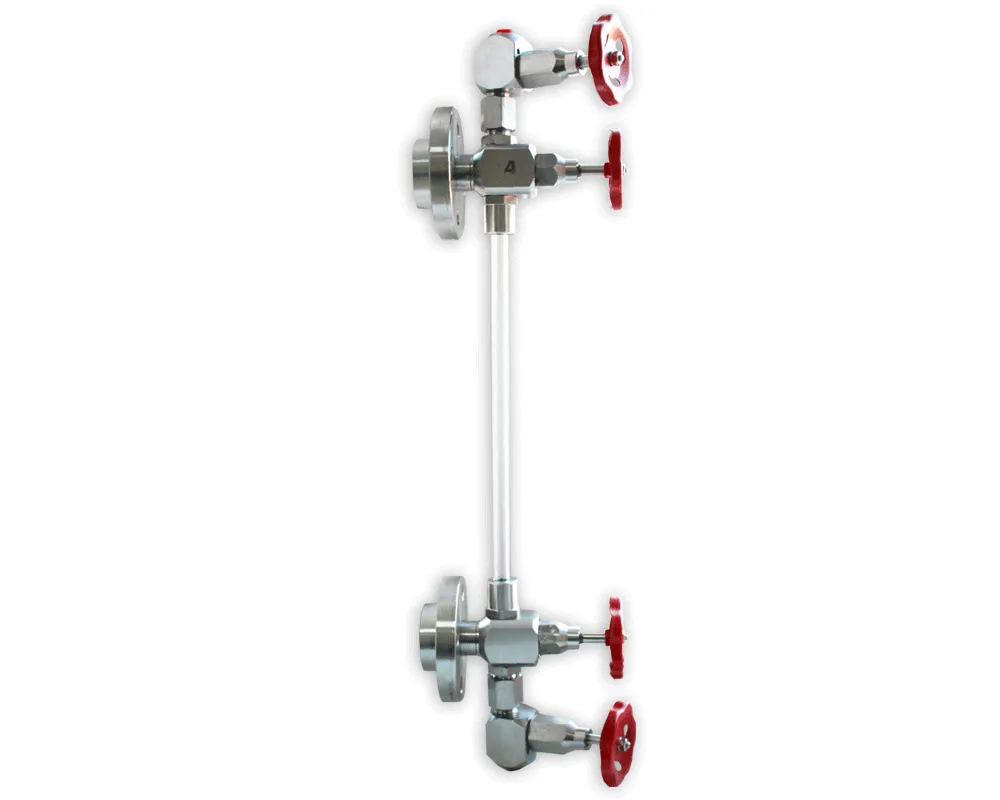

Визуальный индикатор уровня серии A21 в корпусе из нержавеющей стали работает без источников энергии методом прямого наблюдения границы разделения столба жидкости и газовой среды в прозрачной стеклянной трубке.
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1500-SSWB-PN16-DN10
Цена:
60 251 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G0500-SSWB-PN16-DN10
Цена:
56 894 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1500-SSG1/2-PN16-HARH10-V1
Цена:
80 925 руб./шт
Хит
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G0500-SSFB-PN16-DN20-HARH10
Цена:
69 648 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G2000-SSG1/2-PN16-HARH10-V1
Цена:
97 985 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1000-SSWB-PN16-DN10
Цена:
58 167 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G2000-SSFB-PN16-DN20-HARH10
Цена:
92 033 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1500-SSG1/2-PN16-HARH10
Цена:
62 627 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G0500-SSG1/2-PN16-HARH10
Цена:
57 302 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1000-SSFB-PN16-DN20-HARH10
Цена:
71 904 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G0500-SSFB-PN16-DN20-V1
Цена:
85 651 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1500-SSWB-PN16-DN10-HARH10
Цена:
64 516 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G0500-SSG1/2-PN16-HARH10-V1
Цена:
75 600 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G2000-SSG1/2-PN16-HARH1
Цена:
79 685 руб./шт
Советуем
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G0500-SSG1/2-PN16-V1
Цена:
73 303 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1500-SSG1/2-PN16-V1
Цена:
76 659 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1000-SSG1/2-PN16-HARH10-V1
Цена:
77 855 руб./шт
Советуем
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G0500-SSG1/2-PN16
Цена:
55 005 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1000-SSG1/2-PN16
Цена:
56 276 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1000-SSG1/2-PN16-V1
Цена:
74 576 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1500-SSG1/2-PN16
Цена:
58 361 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1000-SSWB-PN16-DN10-V1
Цена:
76 465 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1000-SSFB-PN16-DN20
Цена:
68 624 руб./шт
Быстрый просмотр
Срок отгрузки 4 дн.
Артикул: ILL-BP-A21-G1500-SSFB-PN16-DN20-HARH10-V1
Цена:
93 273 руб./шт
Похожие категории
С товарами этой категории часто смотрят
Рекомендуемые
Назначение байпасных индикаторов уровня серии А21 из нержавеющей стали
Индикатор применяется для визуализации уровня жидкости при давлении среды до 1,6 МПа и температуре до 200⁰С. Корпус индикатора выполнен из коррозийно-стойкой стали AISI 321, что позволяет использовать его с агрессивными веществами: топливами и моторными маслами с присадками, растворами кислот, солей и щелочей, спиртами, органическими растворителями.
Устройство имеет вентили с ручным управлением для перекрытия прохода при плановом техническом обслуживании или возникновении нештатной ситуации.
Пробка и сливной кран позволяют проводить дренаж и продувку внутренних полостей при очистке указателей уровня серии А21, а также отбор проб рабочей среды.
Преимущества визуальных индикаторов серии A21
-
Конструкция из коррозийно-стойких материалов
позволяет работать с агрессивными веществами: топливами и моторными маслами с присадками; растворами кислот, солей и щелочей; спиртами; органическими растворителями. -

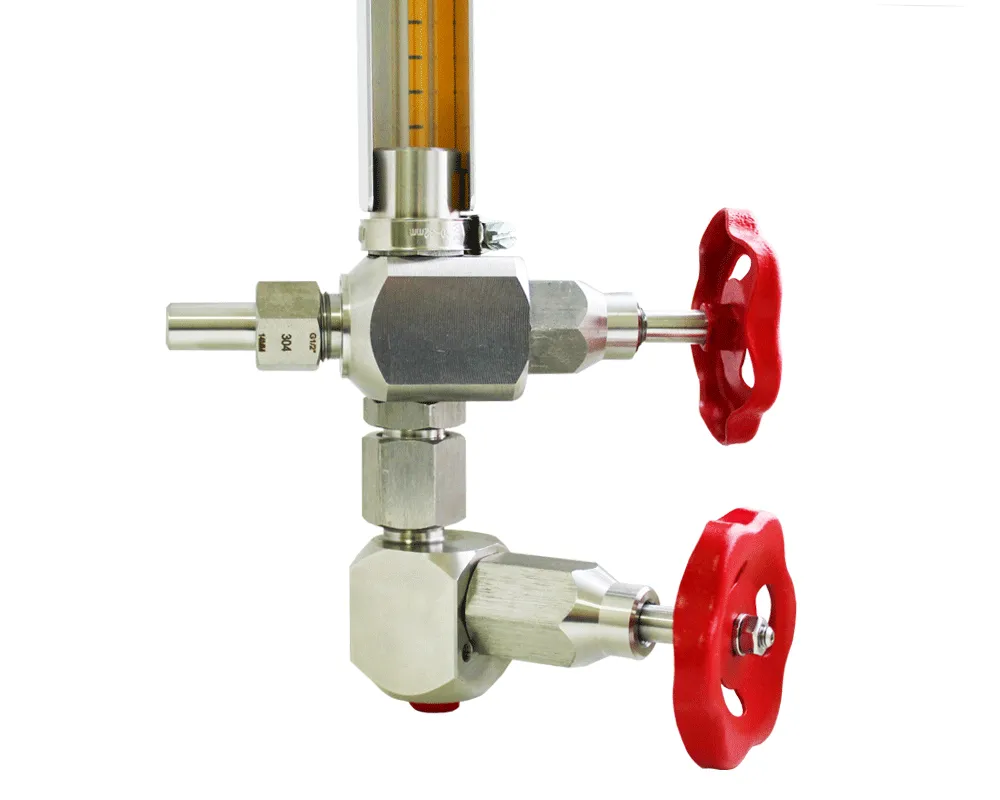

Запорные клапаны
позволяют очищать или менять смотровую трубку без опустошения емкости, перекрывать сообщение с емкостью в случае экстренных ситуаций. -

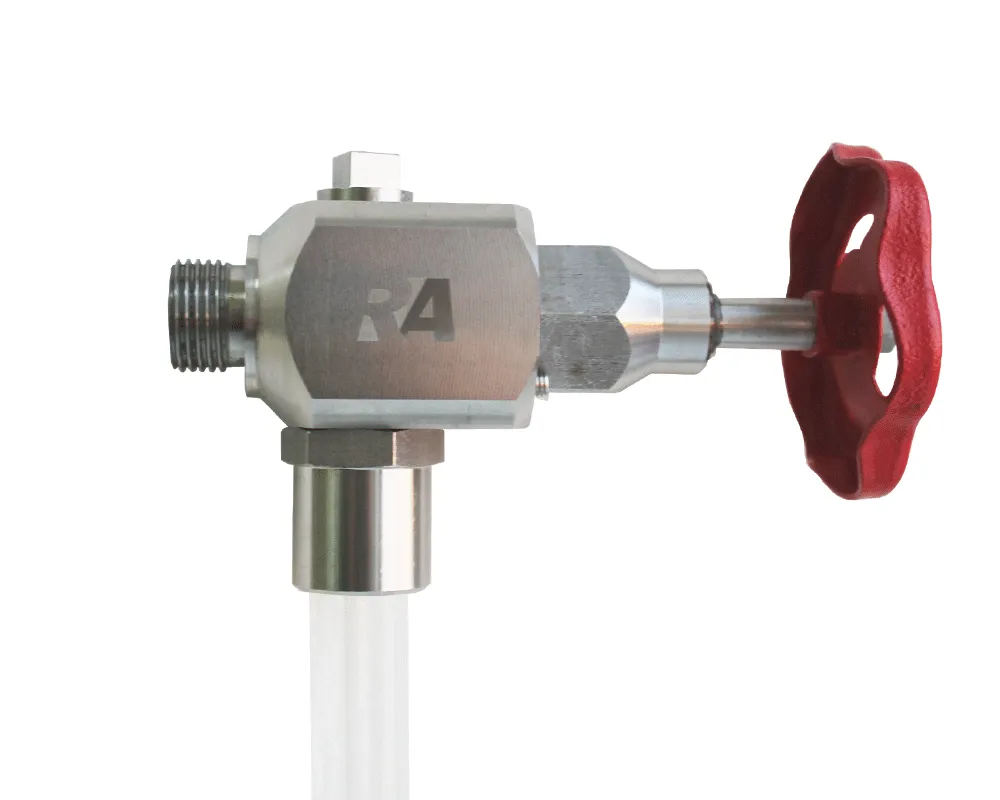

Трубка из боросиликатного стекла
позволяет напрямую контролировать уровень жидкости в емкости (визуальная оценка уровня). Длительное время выдерживает давление 1,6 МПа и температуру +200°С. -
Широкий набор конфигураций и аксессуаров
обеспечивает необходимый функционал под различные производственные технологии, особенности эксплуатации и компоновки оборудования. Всегда в наличии на складе изделия с присоединительной длиной 500, 1000, 1500 мм. Возможно изготовить любой размер в диапазоне от 200 до 4500 мм. -
Контроль качества и безопасности каждого изделия
Испытания на прочность материала, герметичность соединений и клапанов в соответствии с ГОСТ 33257-2015.
Особенности конструкции индикаторов серии A21
 |
|
Технические характеристики серии А21
- Рабочее избыточное давление: 1,6 МПа
- Максимальное избыточное давление: 2,5 МПа
- Диапазон рабочих температур: -20…+200°С
- Максимально допустимый перепад температур: 120°С
- Класс герметичности затворов: А (ГОСТ 9544-2015)
- Максимальный размер механических примесей в рабочей среде: 70 мкм
- Минимальный диаметр проходного сечения: 8 мм
- Присоединительная длина: 200…4500 мм
- Материал
- арматура: коррозионно-стойкая сталь 12Х18Н10Т (AISI321)
- уплотнения: фторкаучук (FPM) / перфторкаучук (FFPM)
- затвор: фторопласт-4 (PTFE)
- смотровая трубка: боросиликатное стекло 3.3

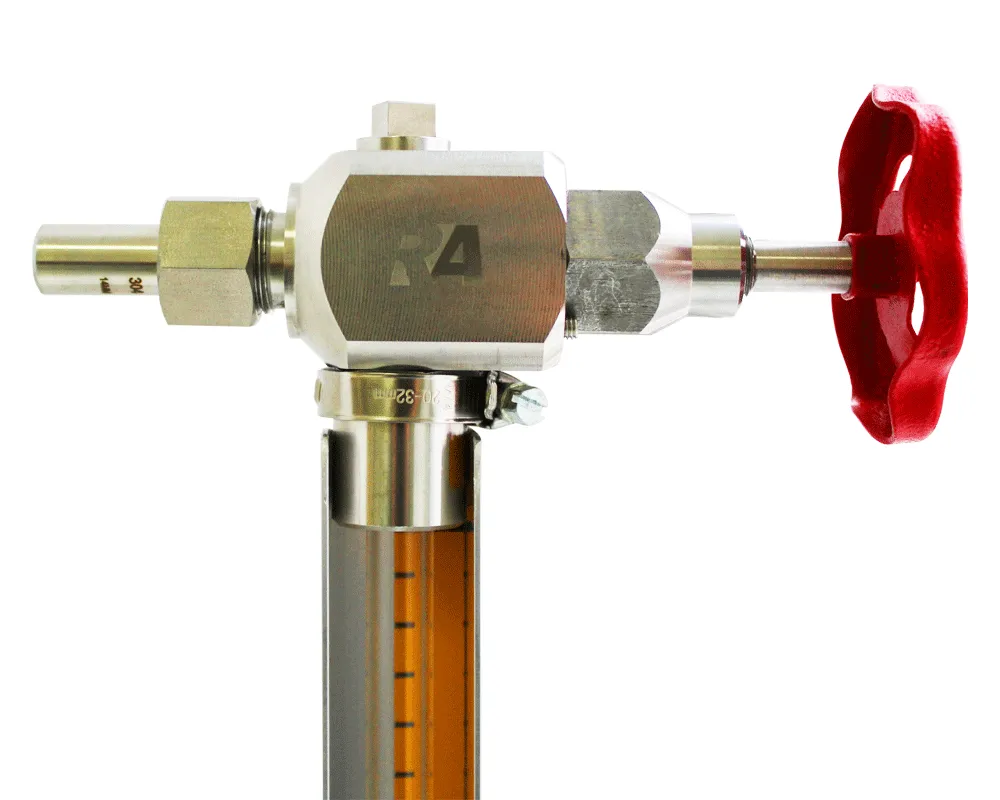

- Присоединение к процессу: наружная резьба G1/2”, наружная резьба G3/4”, резьбовой ниппель К 1/2 с накидной гайкой, фланец DN 20 PN16 исп.B по ГОСТ 33259-2015, отвод с накидной гайкой и ниппелем 14х2 под приварку
Код заказа
Комплект поставки индикаторов серии A21
Базовая конфигурация индикатора серии A21 включает:
- смотровую трубку, фитинги с запорными клапанами и дренажными пробками;
- паспорт и руководство по эксплуатации с отметкой ОТК и свидетельством о проведенных испытаниях;
- жесткую упаковку, обеспечивающую сохранность деталей.
Опции

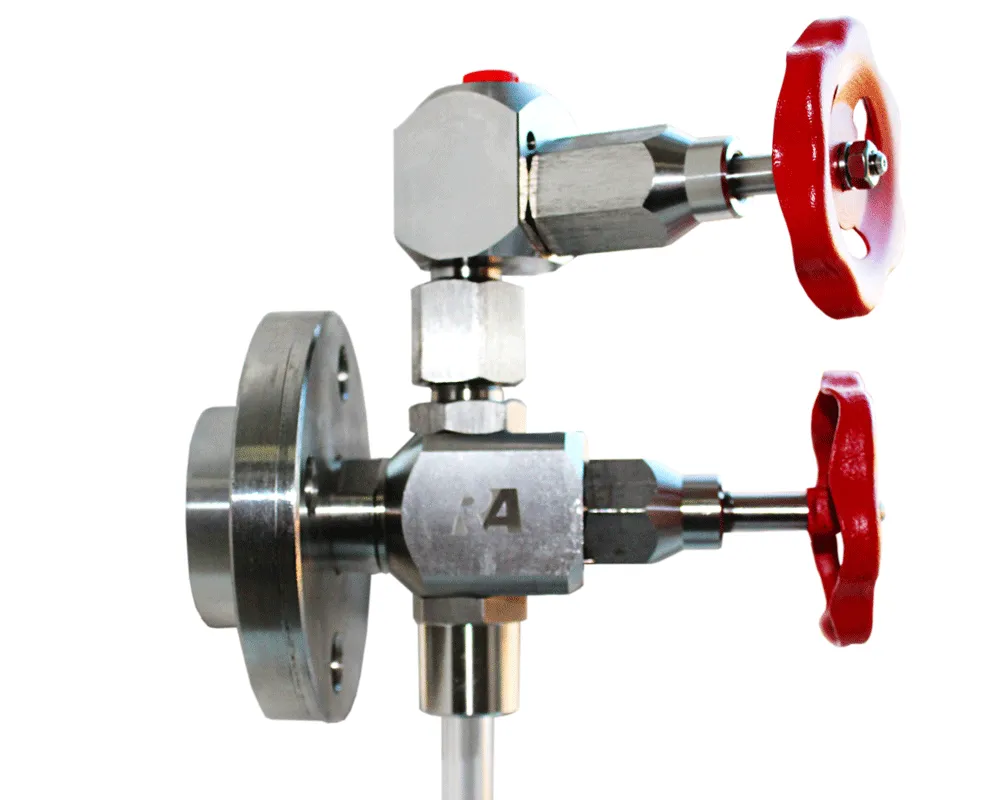

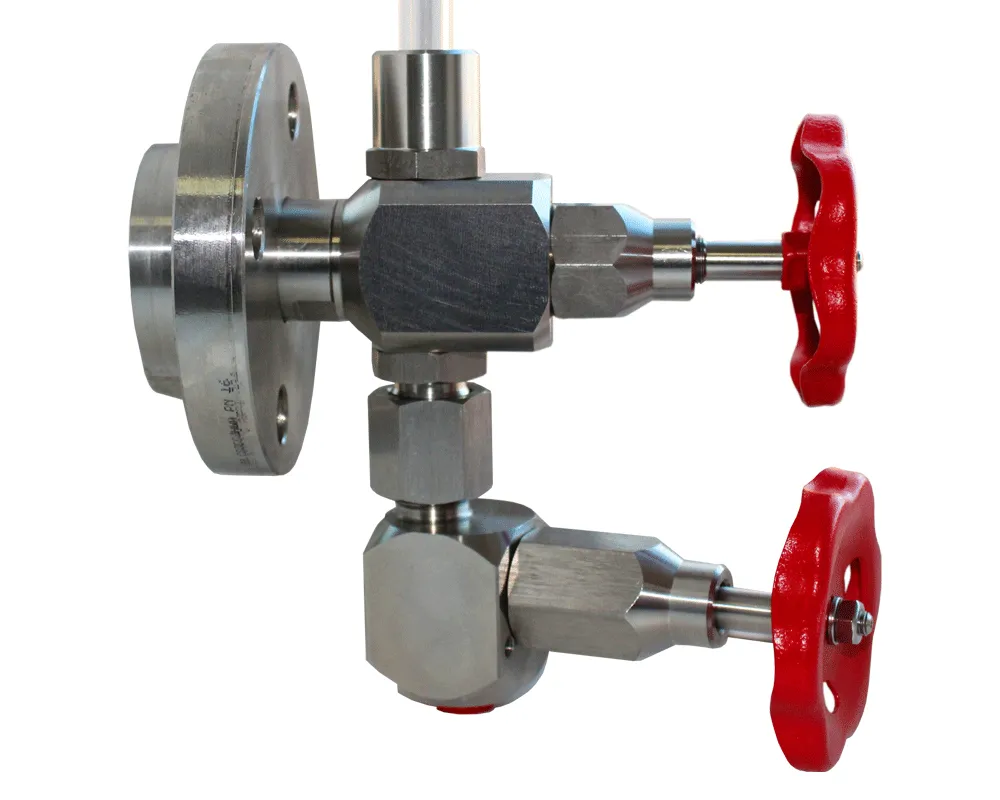

Базовые опции: дренажный и воздушный клапаны вместо пробок, защитный кожух со шкалой или без нее, монтажные фланцы вместо резьбовых концов, отводы под приварку с накидными гайками.
Дополнительные опции под заказ: резьбовые концы и фланцы других типоразмеров.
Применение индикаторов серии А21
 |
Индикаторы серии А21 применяются для визуального контроля уровня различных сред: топлива, моторных масел с присадками, спиртов, растворов кислот, солей и щелочей, органических растворителей в следующих отраслях промышленности:
|
Приборы применяются на предприятиях, производящих или использующих в технологических процессах емкостное оборудование и резервуары, а также в эксплуатирующих и ремонтных организациях.
 |
Контроль уровня жидкости в фармацевтике контролируемая среда: кислоты и щелочи |
 |
Визуальный индикатор уровня для линии розлива бытовой химии контролируемая среда: бытовая химия |
 |
Газопоршневая электростанция – контроль уровня в масляном баке долива контролируемая среда: масло |
Видео
Смотрите все видео, где вам удобно
Сертификаты
- Сертификат соответствия ТР ТС 032 «О безопасности оборудования, работающего под давлением» на индикаторы ILL-BP, IFL-IG
- Сертификат о типовом одобрении РМ РС на индикаторы уровня серий ILL-BP-A21, ILL-BP-A22
Документация
Паспорта:
