Индикатор потока DN15
Индикаторы потока DN15 применяют для визуального контроля движения рабочей среды в трубопроводах с соответствующим условным проходом. В разделе представлены приборы различных конструкций и материалов исполнения, в том числе модели с крыльчаткой и без нее. При выборе учитывают тип присоединения, рабочее давление и температуру, свойства среды и допустимые условия эксплуатации.
Индикаторы потока DN15 для визуального контроля рабочей среды
Индикатор потока DN15 позволяет наблюдать за движением жидкости непосредственно на технологическом участке трубопровода. Прозрачный смотровой элемент дает возможность быстро проверить наличие потока и визуально оценить состояние среды без разборки линии и подключения измерительного оборудования.
Приборы такого типоразмера используют в системах водоснабжения, охлаждения, циркуляционных контурах, технологических установках и других линиях, где требуется оперативный визуальный контроль. В зависимости от конструкции через окно можно наблюдать непосредственно за перемещением среды либо за вращением крыльчатки, реагирующей на поток.
Что учитывать при выборе индикатора потока DN15
Обозначение DN15 характеризует номинальный диаметр прохода, однако одного этого параметра для подбора оборудования недостаточно. У приборов одного номинального размера могут различаться конструкция корпуса, способ подключения к трубопроводу, допустимые давление и температура, а также материалы контактирующих со средой деталей.
В первую очередь необходимо проверить тип присоединения конкретной модели. DN15 не является обозначением резьбы и само по себе не определяет размеры соединительных элементов. Для монтажа могут применяться резьбовые или другие предусмотренные производителем варианты подключения, поэтому параметры ответной части трубопровода следует сверять с техническими характеристиками изделия.
Не менее важна совместимость материалов со средой. Корпус, прозрачный элемент и уплотнения должны сохранять рабочие свойства при контакте с используемой жидкостью и при заданной температуре. Для воды, масел, технологических растворов и других сред требования к материалам могут отличаться.
Индикатор DN15 с крыльчаткой или без нее
Модель с крыльчаткой удобна в тех случаях, когда по самой жидкости сложно определить наличие движения. При прохождении среды рабочий элемент вращается, благодаря чему поток заметен даже при прозрачной или визуально однородной жидкости.
Исполнение без крыльчатки используют, когда оператору важно видеть непосредственно состояние среды в трубопроводе. Через смотровое окно можно контролировать ее движение и замечать видимые изменения, например появление пузырьков или посторонних включений. Конкретный вариант выбирают с учетом задачи и конструкции технологической линии.
Установка и эксплуатация индикаторов DN15
Прибор устанавливают на участке, обеспечивающем удобный обзор смотрового элемента и доступ для обслуживания. Перед монтажом необходимо проверить допустимое положение корпуса, направление движения среды, параметры присоединения и ограничения производителя по давлению и температуре.
Визуальный индикатор позволяет контролировать поток непосредственно по состоянию прибора, но обычно не выполняет функцию точного измерения расхода. Если требуется автоматически фиксировать наличие движения и передавать электрический сигнал в систему управления, для этой задачи используют датчики потока жидкости. Для количественного определения расхода необходимо применять расходомер с подходящим диапазоном измерения.
FAQ
Что означает DN15 у индикатора потока?
DN15 обозначает номинальный диаметр, или условный проход, арматуры и элементов трубопроводной системы. Это размерная характеристика прибора, но она не определяет автоматически конкретный тип или размер его резьбового присоединения.
DN15 и G1/2 – это одно и то же?
Нет. DN15 характеризует номинальный проход, а G1/2 является обозначением трубной цилиндрической резьбы. Эти обозначения могут встречаться в характеристиках одного изделия, но описывают разные параметры. При подборе необходимо отдельно проверять условный проход и тип присоединения.
Как выбрать индикатор потока DN15?
Необходимо проверить тип и размеры присоединения, допустимое рабочее давление, диапазон температуры, материалы корпуса, смотрового элемента и уплотнений. Также учитывают свойства рабочей среды и необходимость крыльчатки для визуализации движения.
Для каких жидкостей подходят индикаторы DN15?
Допустимая рабочая среда зависит от материалов конкретного исполнения. Индикаторы могут применяться для воды, масел и различных технологических жидкостей, если материалы корпуса, прозрачного элемента и уплотнений совместимы со средой и условиями эксплуатации.
Можно ли использовать индикатор DN15 для измерения расхода?
Обычный смотровой индикатор предназначен преимущественно для визуального подтверждения движения среды. Если требуется получать числовое значение расхода, необходимо использовать расходомер, рассчитанный на соответствующую среду и диапазон измерений.
Зачем нужна крыльчатка в индикаторе потока?
Крыльчатка делает движение среды более заметным. При наличии потока она вращается, поэтому оператор может быстро определить, проходит ли жидкость через данный участок трубопровода. Это особенно удобно при работе с прозрачными средами.
Смотрите также
Если DN15 не соответствует параметрам вашего трубопровода или требуется другое исполнение, смотрите:
- индикаторы потока жидкости других типоразмеров и вариантов подключения;
- индикаторы потока с крыльчаткой для наглядного контроля движения среды.
Нужна помощь с подбором?
Для выбора индикатора потока DN15 сообщите параметры трубопровода, рабочую среду, тип присоединения, давление и температуру. По этим данным можно определить подходящее конструктивное и материальное исполнение прибора.
Статьи
-

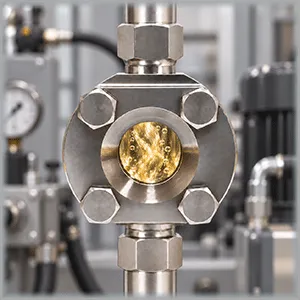

Индикатор потока в гидравлической системе используют для локального визуального контроля движения ра...06.10.2026
