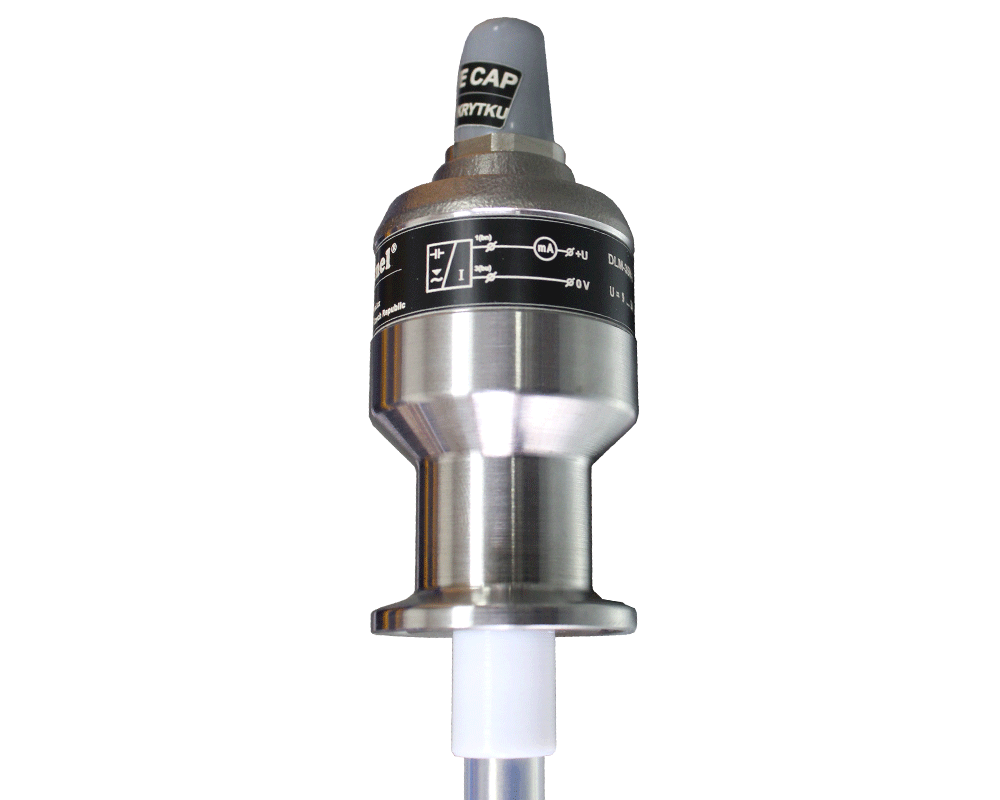

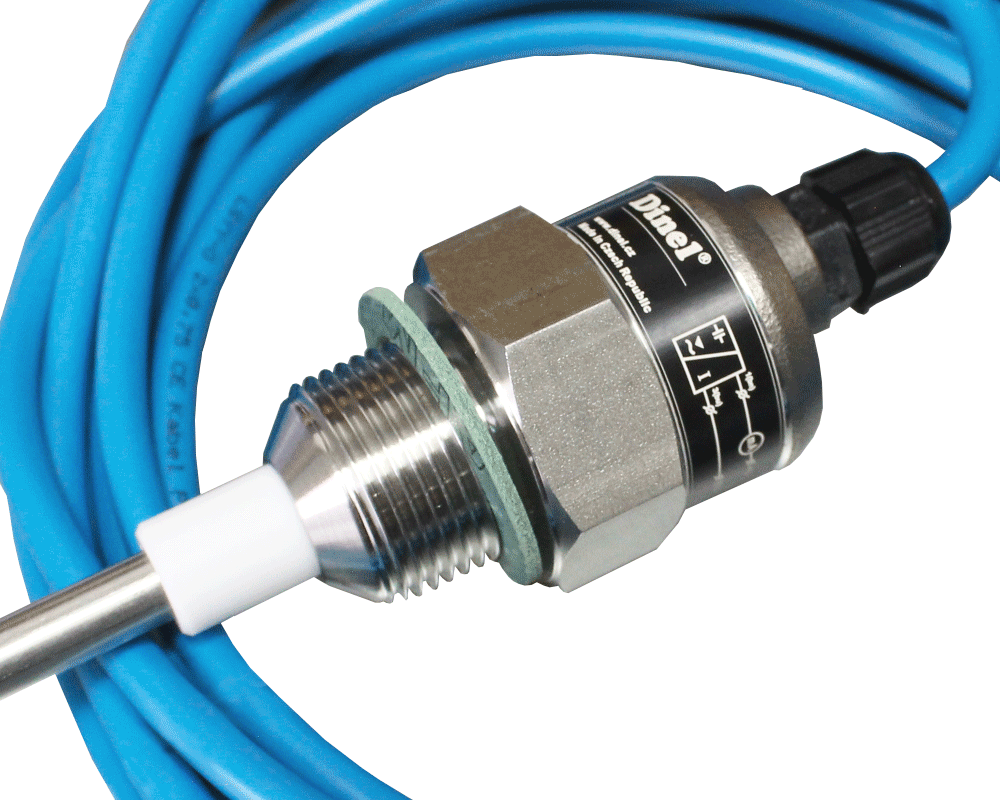

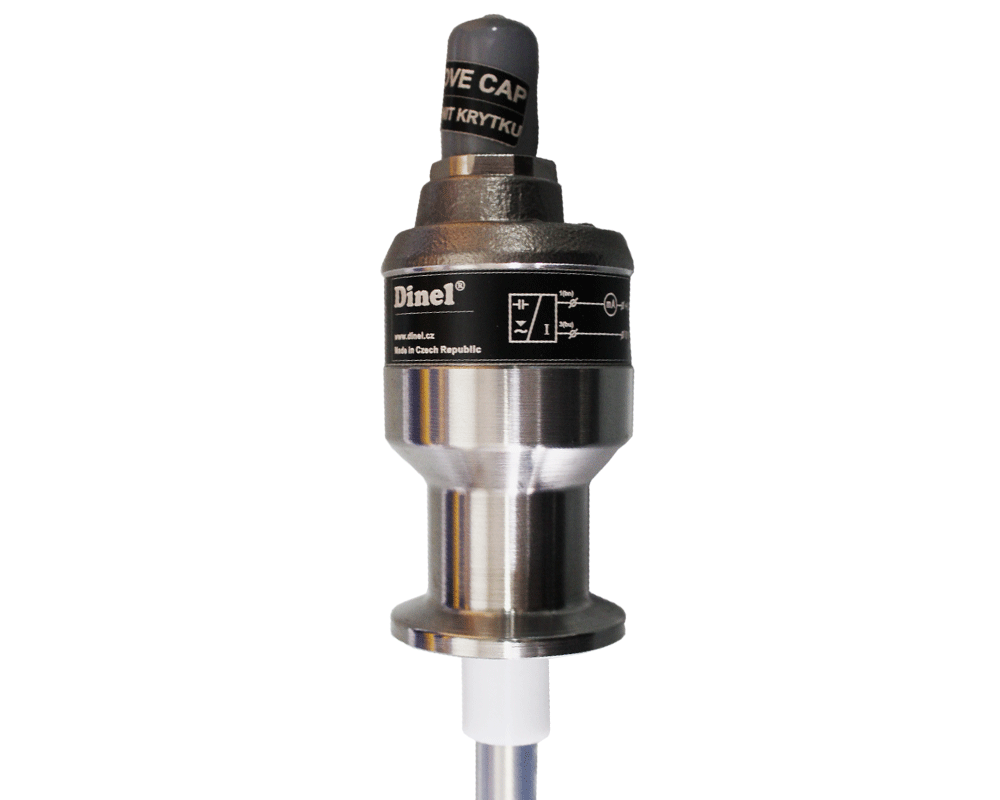

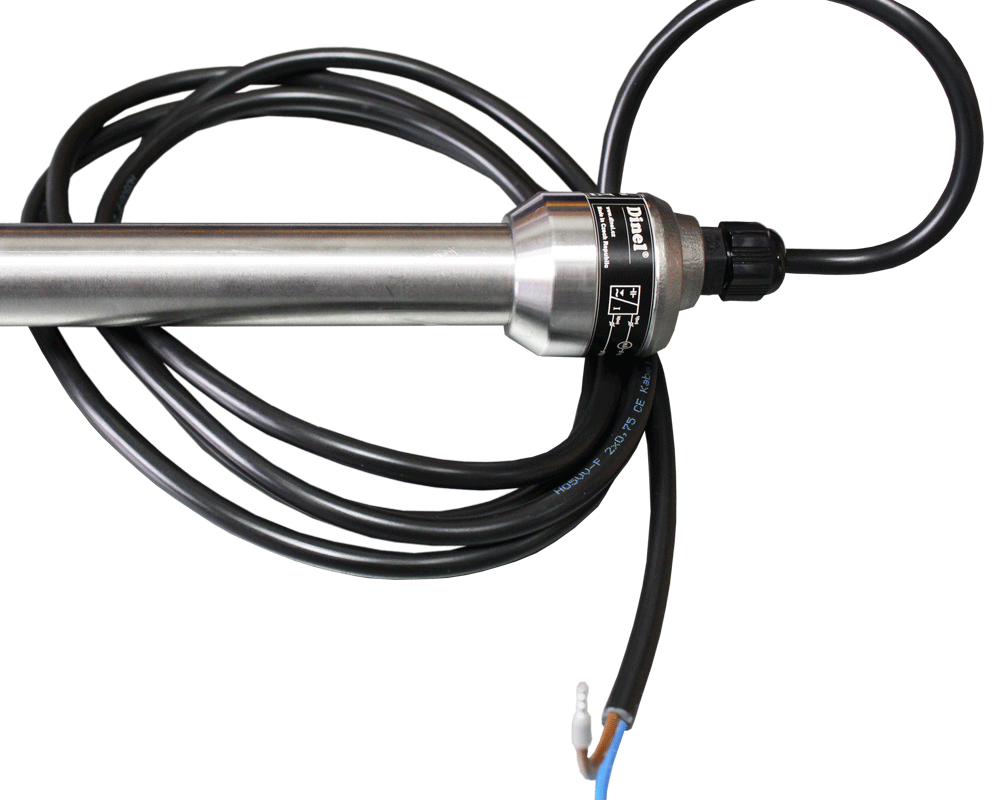

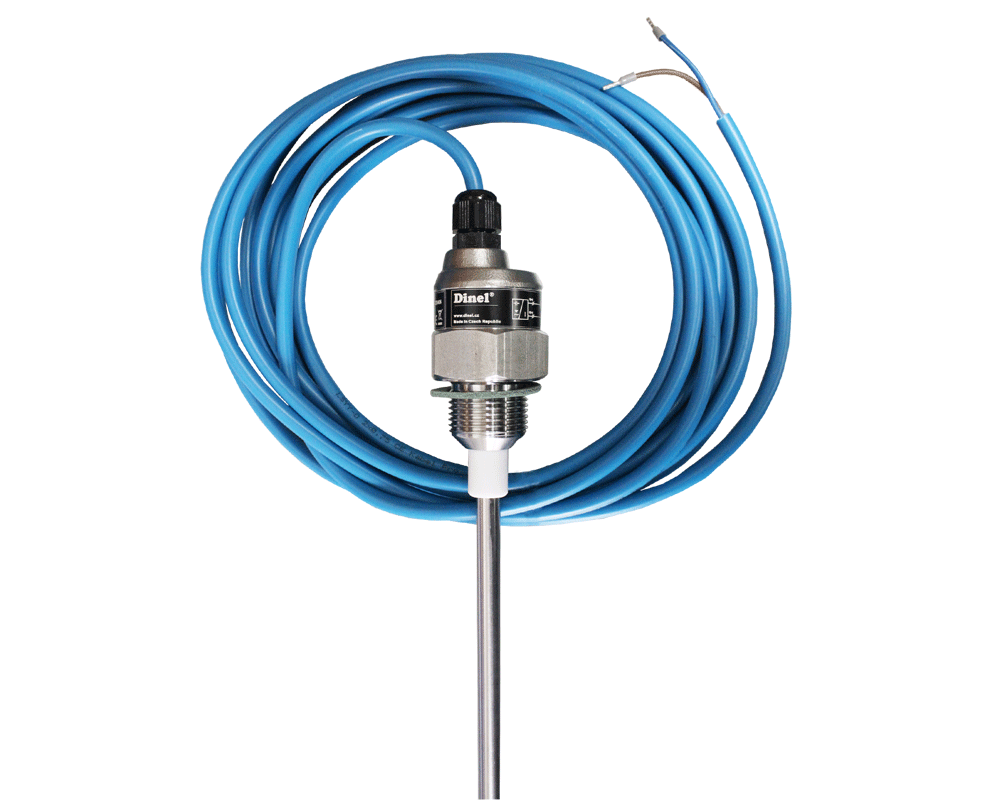

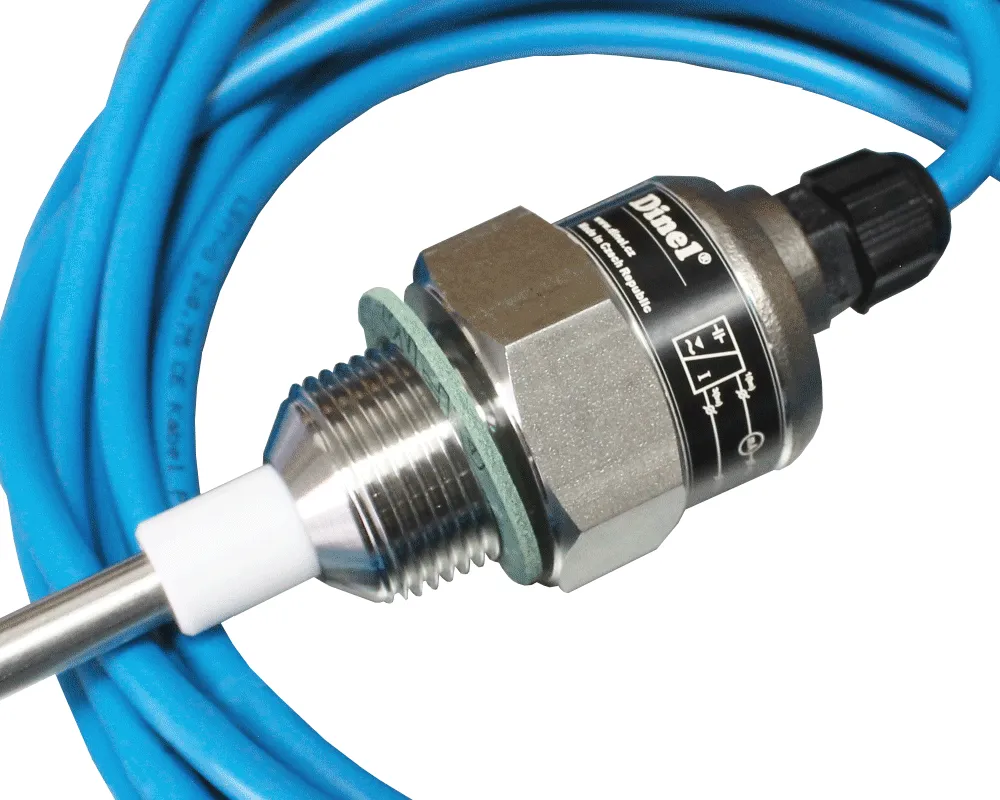

Емкостные уровнемеры для сыпучих материалов DLM-35

Преимущества емкостных измерителей уровня DLM-35

Емкостные датчики уровня DLM-35 обладают рядом достоинств в использовании:

• Обширная сфера применения;
• Установка непосредственно в емкости – резервуары, баки, приямки;
• Возможность линейных замеров в жидкостях, не проводящих ток;
• Подходят для емкостей любой формы;
• Простота работы с прибором – настройка производится при помощи магнитной ручки;
• Контроль за состоянием датчика осуществляется светодиодными индикаторами;
• Материал корпуса, электрода и эталонной трубки – нержавеющая сталь;
• Выбор вариантов подсоединения прибора – кабельный ввод, разъем, ввод для защитного шланга;
• Наличие изолированных и неизолированных электродов.

Также выпускаются модели с защитой от высокой температуры, действия агрессивных веществ.

Принцип работы уровнемеров DLM-35

Емкостные измерители уровня DLM-35 состоят из:

• Кабельного ввода;
• Затвора датчика;
• Металлического корпуса с электронной начинкой;
• Проходного изолятора;
• Электрода для выполнения измерения.

Принцип действия приборов емкостного типа основан на разнице электрических свойств измеряемой среды и газовой «подушки», находящейся над ней. Электрод помещается в материал, определяя его емкость. Вторичный преобразователь, находящийся снаружи, также делает замеры. По ним определяется уровень столба.

При помощи электрода устанавливаются изменения диэлектрической проницаемости жидкого вещества. Электроника преобразует показания емкости в электрический токовый сигнал 4-20 мА, либо сигнал по напряжению от 0 В до 10 В.

Установка уровнемеров DLM-35

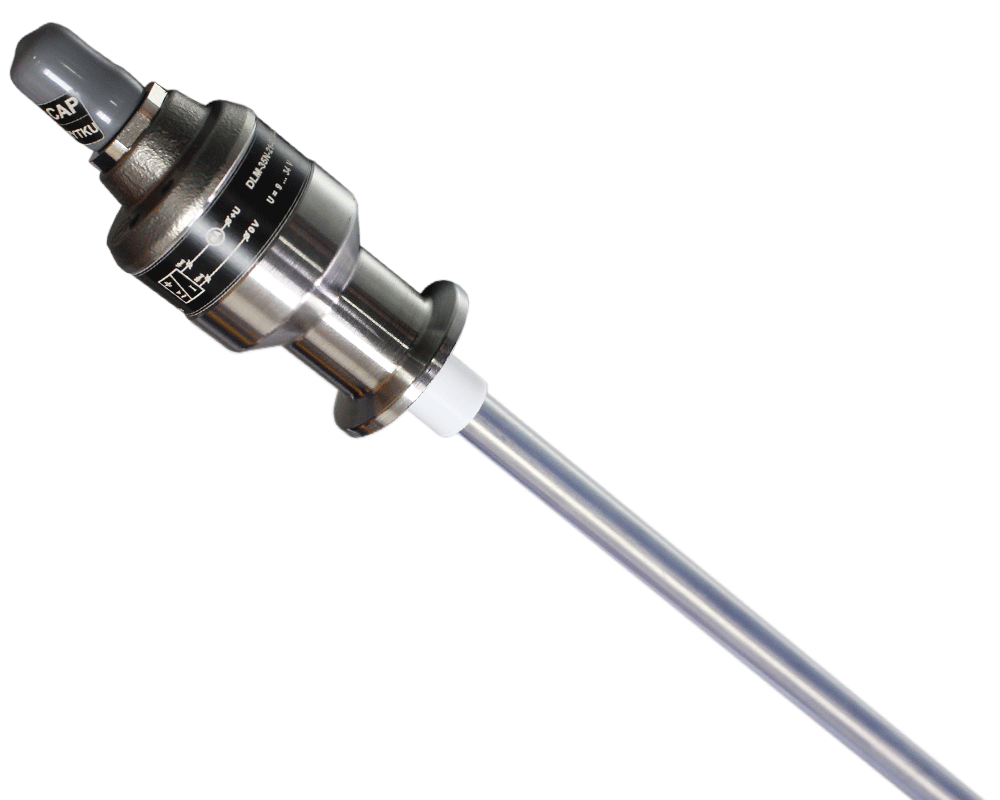

Установка уровнемеров со стержневым электродом

Установка уровнемеров с тросиковым электродом

Установка уровнемеров с эталонной трубкой

Применение емкостных датчиков DLM-35

Емкостные датчики уровня DLM 35 применяются в технологических процессах:

• Пищевой промышленности;
• Фармацевтической сферы;
• Химической промышленности;
• Строительстве;
• Мукомольного производства;
• Производства цемента;
• Зернохранилищах.

Уровнемеры справляются с поставленными задачами в

• Химически агрессивных средах;
• Условиях повышенных температур и давления;
• Чистых или загрязненных жидкостях;
• Жидких веществах, не проводящие электричество, или токопроводящих материалах.

Характеристики серии DLM-35

• Питающее напряжение: 9…34 В (постоянный ток);
• Выход по току: 4-20 мА (2 провода);
• Выход по напряжению: 0-10 В (3 провода);
• Нелинейность: максимально 1%;
• Погрешность температуры: <0,05 %/К;
• Ошибка напряжения (для выхода по напряжению и току): максимально 0,3 мкА/В и 0,1 мВ/В;
• Температура окружающей среды: –40°C…+85°C;
• Температура измеряемой среды: до 200°C;
• Вес прибора без электрода: 0,3 кг (N), 0,6 кг (NT);
• Варианты кабеля (при кабельном соединении): ПВХ 2х0,75 мм², 3х0,5 мм²;
• Подключение приборов в процесс осуществляется при помощи:
  • Трубной резьбы (G1”, G3/4”);
  • Метрической резьбы (М27х2, М30х1,5);
  • Трубной конусной резьбы (NPT3/4);
  • Трехзажимного соединения (Ø34мм, Ø50,5 мм).

Чтобы ёмкостные датчики уровня DLM-35 функционировали правильно, температурные показатели должны строго соответствовать указанным диапазонам.

Недостатки

К относительным недостаткам емкостных измерителей уровня DLM-35 можно отнести повышенную чувствительность к колебаниям электрических параметров жидкости вследствие изменения их температуры или состава. Также на электродах может образовываться пленка (проводящая или непроводящая ток) из-за налипания жидкого вещества, конденсации паров, химической агрессивности жидкости. Это приводит к дополнительным погрешностям в измерениях.
