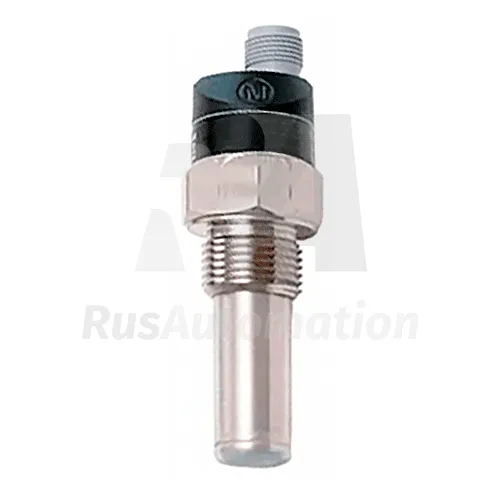

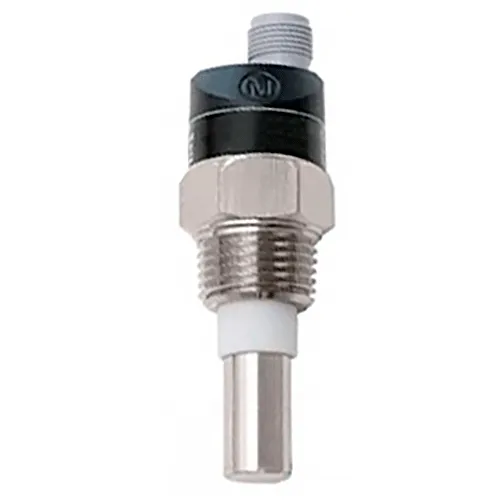

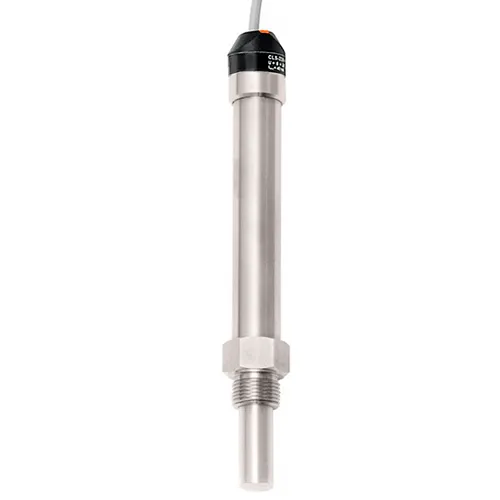

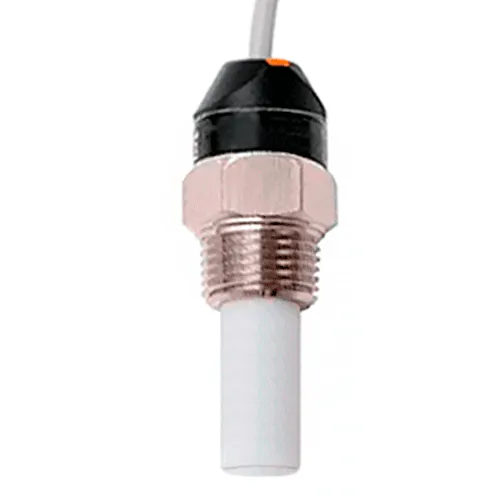

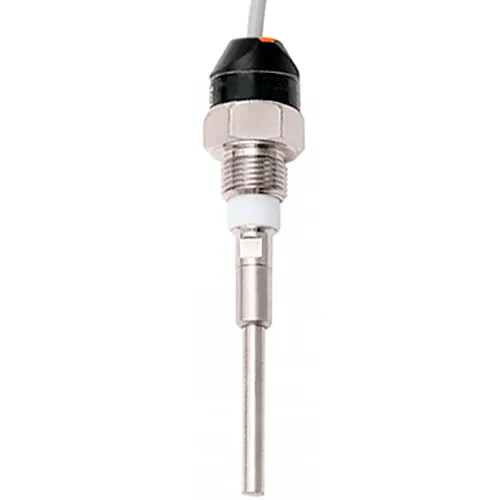

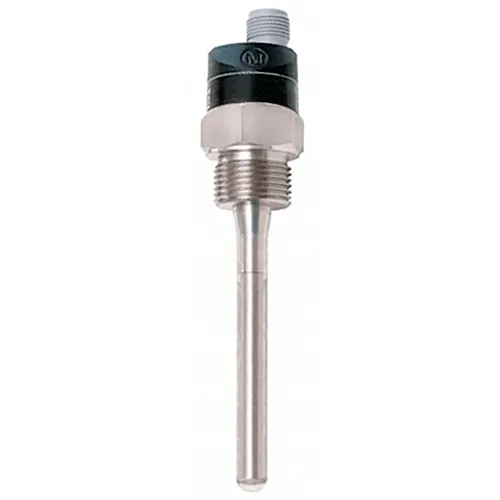

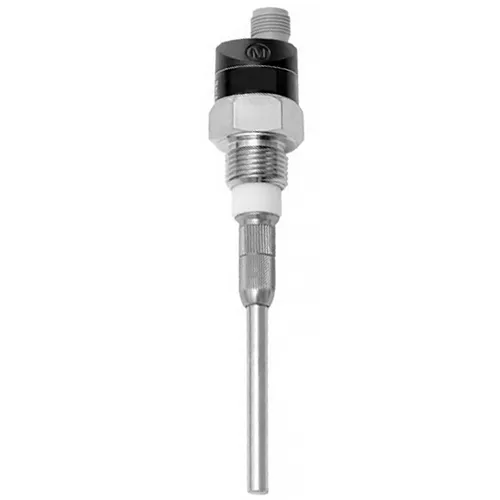

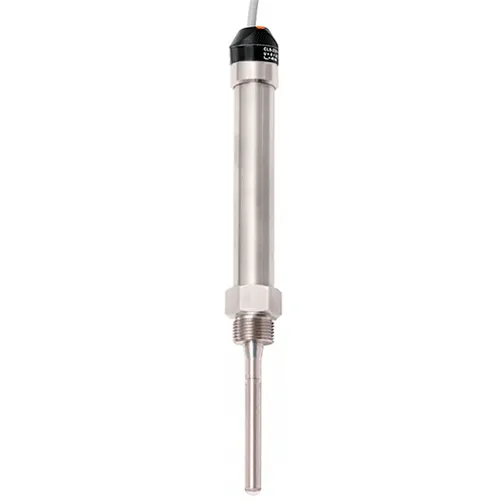

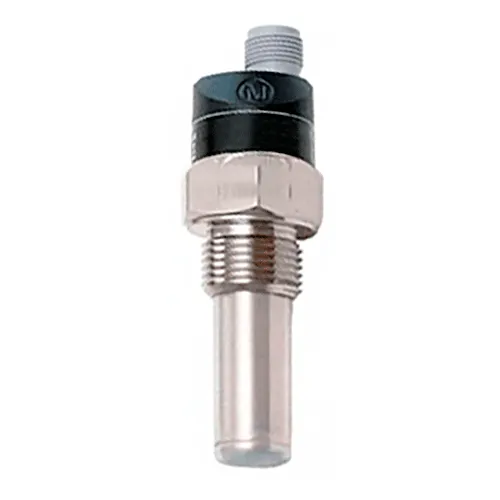

Емкостные сигнализаторы уровня жидкости CLS-23

Преимущества сигнализаторов уровня серии CLS-23

• Сигнализатор совместим с любыми типами жидкостей: проводящими и не проводящими;
• Возможно высокотемпературное исполнение;
• Допускается монтаж в емкости любого типа и размеров: трубы, резервуары, цистерны и пр.;
• Индикация состояния светодиодом;
• Долговечность и невосприимчивость к агрессивным свойствам измеряемых сред (для исполнений с изоляцией электрода);
• Допуск к работе со взрывоопасными средами.

Принцип работы датчиков уровня CLS-23

Принцип действия емкостного сигнализатора уровня серии CLS-23 основан на изменении емкости среды, при увеличении ее уровня конденсатор изменяет собственную емкость. За базовое значение настроек взята диэлектрическая проницаемость воздуха. Когда резервуар заполняется жидкостью, происходит соприкосновение среды с чувствительным элементом датчика, емкость среды изменяется, в результате чего фиксируется достижение уровня.

Применение датчиков уровня CLS-23

Представленные датчики подходят для измерения любых типов жидкостей в металлических и неметаллических резервуарах. Используются в следующих сферах:

• Сельское хозяйство – для систем полива;
• Пищевая промышленность – для контроля пищевых жидкостей;
• Нефтехимическая промышленность – для контроля уровня нефтепродуктов;
• Фармацевтическая промышленность – для контроля уровня при изготовлении различных медпрепаратов.

Технические характеристики сигнализаторов уровня CLS-23

• Напряжение питания: 6…30В DC
• Ток потребления: до 0,6 мА
• Ток переключения: от 3,3 мА до 40 мА
• Выход: PNP-тип с открытым коллектором, NAMUR, 2-х проводный выключатель
• Напряжение в замкнутом режиме: до 6 B
• Запаздывание выходного сигнала: 0,1 с
• Степень защиты: IP68
• Характеристики кабеля: ПВХ 2x0,34 мм
• Технологическое подсоединение
  • Трубная резьба G 3/8"
  • Трубная резьба G 1/2"
  • Метрическая резьба M 18x1,5
  • Метрическая резьба M 20x1,5
  • Напорная резьба 1/2–14 NPT

Код заказа

Недостатки

• Возможная необъективность измерений ёмкостных сигнализаторов уровня жидкостей CLS-23 из-за образования пены или налипания на электрод измеряемых материалов;
• Более высокая стоимость в сравнении с иными вариантами сигнализаторов;
• Для использования с не проводящими емкостями необходима арматура, металлические конструкции или вспомогательный электрод.

Сертификаты

• Декларация ЕАЭС RU-Д-CZ.РА02.В.99672 24 на сигнализаторы уровня Dinel

Документация

• Каталог емкостных сигнализаторов уровня CLS-23
• Инструкция по эксплуатации серии CLS-23
• Паспорт на емкостные сигнализаторы уровня CLS-23
