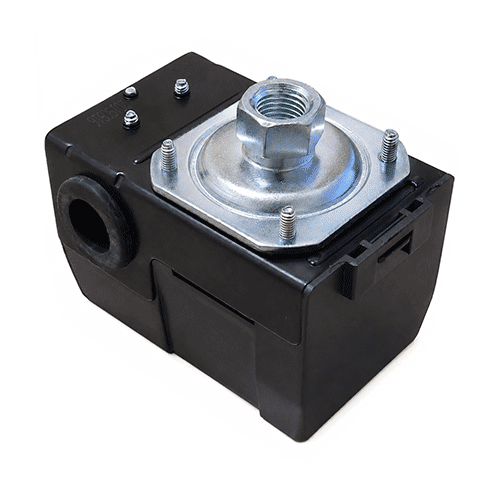

Dwyer CXA Реле давления воды для насоса SPST

Настройка и рабочие параметры Dwyer CXA

В зависимости от исполнения рабочие диапазоны серии находятся в пределах от 1,0–5,5 до 2,4–10,3 бар. Регулируемая зона нечувствительности составляет от 1,0–2,1 до 2,1–2,8 бар, благодаря чему можно настроить разницу между давлением включения и отключения оборудования. Максимально допустимое давление определяется конкретной моделью и достигает 14,1 бар. Стабильность повторного срабатывания заявлена на уровне ±0,3 бар.

Для коммутации используется быстродействующий переключатель SPST. Серия выпускается в двух вариантах: с нормально замкнутыми контактами (NC) для прямого действия и с нормально разомкнутыми контактами (NO) для обратного действия. Электрическая нагрузка может достигать 20 А при 120 В переменного тока, что позволяет применять реле непосредственно в цепях управления насосным оборудованием. Подключение проводов выполняется через винтовые клеммы, а регулировочные винты расположены внутри корпуса под крышкой.

К технологической линии Dwyer CXA подключается через внутреннюю резьбу 1/4″ NPT. Реле не требует строго определенной монтажной ориентации и может устанавливаться в наиболее удобном положении, что упрощает размещение устройства в готовых насосных системах. Смачиваемые части выполнены из силикона, стали и нержавеющей стали, а максимально допустимая рабочая температура составляет +60 °C.

Простая конструкция CXA облегчает как первоначальный монтаж, так и дальнейшую регулировку. Доступ к настройке точки уставки и зоны нечувствительности осуществляется после снятия крышки, поэтому для изменения рабочих параметров не требуется сложная разборка реле. Серия ориентирована прежде всего на электрические водяные насосы, скважинные насосы и автоматические системы водоснабжения.

Документация

• Реле давления для водяного насоса CXA
