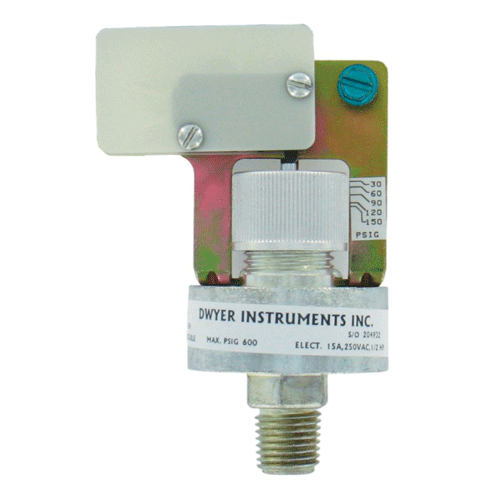

Dwyer A1PS/A1VS Реле давления жидкости и газа SPDT

Рабочие диапазоны и регулировка Dwyer A1PS/A1VS

В серии предусмотрены исполнения для различных задач контроля давления. Модели A1PS предназначены для работы с положительным давлением и выпускаются с несколькими диапазонами настройки. A1VS позволяют контролировать разрежение, при этом доступны как вакуумные, так и смешанные диапазоны. Это дает возможность подобрать реле для оборудования, в котором требуется отслеживать падение давления ниже атмосферного либо переход между вакуумом и положительным давлением.

Одно из преимуществ серии – возможность регулировки точки уставки непосредственно на объекте. Пользователь может задать требуемое значение срабатывания в пределах рабочего диапазона конкретной модели. Настроечный механизм фиксирует выбранное положение, поэтому после регулировки не требуется сложная дополнительная процедура закрепления параметров.

Реле Dwyer A1PS/A1VS рассчитаны на эксплуатацию при температуре от -35 до +85 °C. В конструкции используется диафрагма из Buna-N, а корпус с присоединительным фитингом выполнен из цинкового сплава с защитным покрытием. Максимально допустимое давление составляет 41,37 бар, а для вакуумных и комбинированных моделей предусмотрена работа с разрежением до 1,01 бар.

Для подключения к технологической линии предусмотрена резьба 1/4″ NPT, а электрическое соединение выполняется через три винтовые клеммы. Возможность монтажа в разных положениях упрощает установку реле в шкафах автоматики, насосных установках и другом промышленном оборудовании.
