Датчик температуры для теплоцентралей и теплоустановок TOP-172

Датчик температуры для теплоцентралей и теплоустановок TOP-172 Тип Pt100/Pt500/Pt1000 от -50 до 180°C класс B

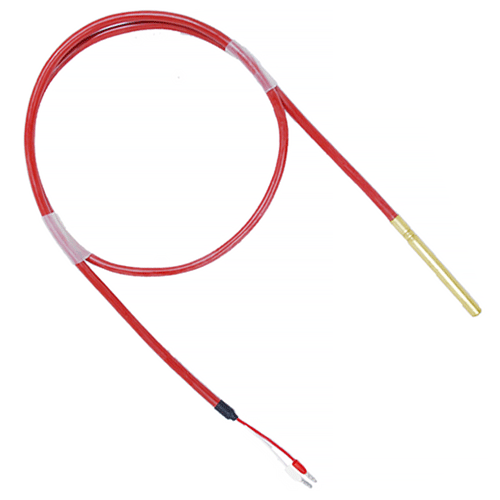

Чувствительный элемент датчика TOP-172 размещен в прочной латунной оболочке диаметром 5,8 мм. Стандартное исполнение предусматривает длину оболочки 48 мм, при этом возможны и другие варианты длины в зависимости от условий монтажа. Для установки непосредственно в трубопровод датчик может дополнительно комплектоваться защитной гильзой. Доступны присоединения M20×1,5 и G1/2, поэтому TOP-172 удобно интегрировать в действующие системы отопления, водоснабжения и технологические линии.

Для стандартных исполнений используются термосопротивления Pt100 и Pt500 класса B. Дополнительно могут быть заказаны Pt1000, Ni100 и Ni1000, а для задач с повышенными требованиями к точности – Pt100 класса A или AA. Диапазон измерений для пары согласованных датчиков составляет от 0 до +150 °C, а измеряемая разность температур – от 3 до 150 °C. Такие исполнения востребованы в системах учета тепловой энергии, где необходимо одновременно контролировать температуру подающего и обратного теплоносителя.

TOP-172 может выпускаться для 2-, 3- и 4-проводных схем подключения. Трех- и четырехпроводное подключение позволяет уменьшить влияние сопротивления соединительных проводов на результат измерения, что особенно важно при большой длине кабельной линии. В зависимости от исполнения применяется кабель с двойной изоляцией из силикона, стекловолокна или PTFE. Стандартная длина кабеля составляет 1,5 м, при необходимости она может быть увеличена с шагом 0,5 м.

Для подключения Pt100 к измерительным приборам могут применяться специальные удлинительные кабели в двух-, трех- и четырехжильном исполнении. Провода с двойной стекловолоконной изоляцией рассчитаны на эксплуатацию при температуре окружающей среды от -73 до +482 °C, а отдельные варианты дополнительно имеют стальной экран для защиты от электромагнитных помех и механических воздействий.

Для монтажа TOP-172 в трубопроводах доступна дополнительная защитная оболочка из стали 1.4541 длиной от 30 до 125 мм с шагом 5 мм. Датчики применяются не только в теплоцентралях и системах теплоснабжения, но и в установках вентиляции и кондиционирования, термопластавтоматах, экструдерах и другом оборудовании, где требуется стабильный контроль температуры.

TOP-172 внесен в Государственный реестр средств измерений Российской Федерации.

Документация

• Лист технических данных датчиков температуры для теплоцентралей и теплоустановок TOP-172
• Руководство по эксплуатации датчиков температуры с гибким кабелем
