Датчик для измерения температуры окружающей среды TOPZ-850/TONZ-850

Датчик для измерения температуры окружающей среды TOPZ-850/TONZ-850 Тип Pt100/Pt500/Pt1000 от -40 до 85°C класс B

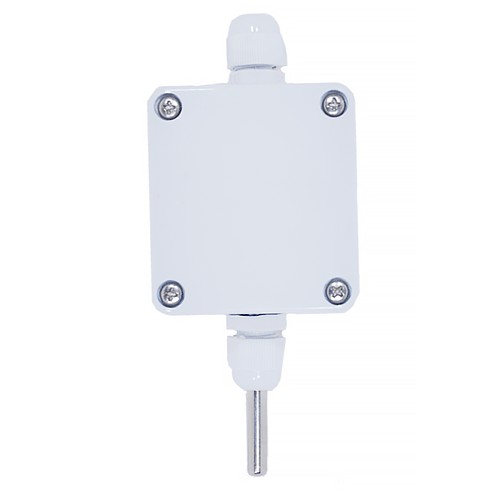

Датчик выполнен в прочном корпусе из поликарбоната. Степень защиты IP67 позволяет использовать его в условиях, где возможно присутствие пыли и повышенной влажности.

Основные особенности конструкции:

• измерительная часть защищена цельной оболочкой из стали 1.4541;
• наружный диаметр металлической оболочки 6 мм;
• максимальная допустимая влажность окружающей среды 85% RH;
• для подключения кабеля используется ввод PG7;
• монтажные отверстия расположены на расстоянии 57 мм друг от друга;
• корпус рассчитан на стационарную установку в элементах вентиляционной или климатической системы.

Такое исполнение удобно для монтажа в технических помещениях, вентиляционных установках, воздуховодах и других местах, где необходимо отслеживать температуру окружающего воздуха.

Варианты подключения TOPZ-850/TONZ-850

TOPZ-850/TONZ-850 может поставляться с 2-, 3- или 4-проводной схемой. Выбор схемы зависит от требований к точности измерения и длины линии между датчиком и прибором обработки сигнала.

• 2-проводная схема подходит для наиболее простых систем.
• 3-проводное подключение позволяет частично компенсировать сопротивление соединительных проводов.
• 4-проводная схема применяется там, где требуется минимизировать влияние кабельной линии на результат измерения.

Для подключения Pt100 предусмотрены специальные удлинительные провода в двух-, трех- и четырехжильном исполнении. Они имеют двойную изоляцию из стекловолокна и могут использоваться при температуре окружающей среды от -73 до +482 °C. Часть вариантов дополнительно оснащается металлическим экраном, который защищает линию от внешних помех и механических воздействий.

Где применяется датчик TOPZ-850/TONZ-850

Основная область использования TOPZ-850/TONZ-850 – автоматизированные системы контроля микроклимата. Датчик подходит для:

• приточной и вытяжной вентиляции;
• систем кондиционирования;
• климатических установок;
• контроля температуры воздуха в инженерных и технических помещениях;
• передачи температурного сигнала в системы диспетчеризации и автоматики.

Сам датчик формирует зависимый от температуры сигнал сопротивления, поэтому для отображения, обработки или передачи данных его подключают к контроллеру, измерительному прибору либо преобразователю температуры.

TOPZ-850/TONZ-850 внесен в Государственный реестр средств измерений Российской Федерации.

Документация

• Лист технических данных на датчики измерения температуры окружающей среды TOPZ-850, TONZ-850
