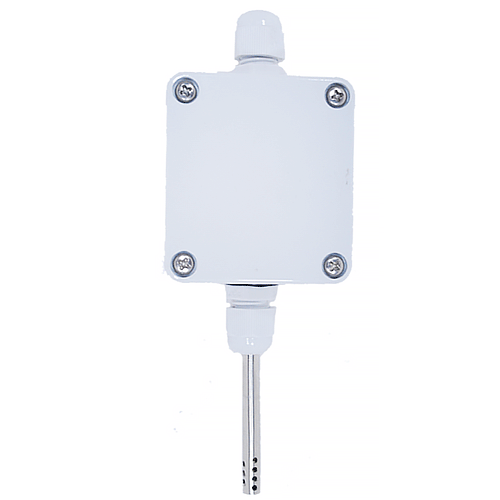

Датчик для измерения температуры окружающей среды TOPO-831/TONO-831

Датчик для измерения температуры окружающей среды TOPO-831/TONO-831 Тип Pt100/Pt500/Pt1000 от -40 до 85°C класс B

Измерительная часть помещена в перфорированную оболочку диаметром 6 мм, изготовленную из кислотоустойчивой стали 1.4541. Электрические соединения находятся внутри поликарбонатного корпуса со степенью защиты IP67.

Основные конструктивные параметры:

• перфорированная оболочка из кислотоустойчивой стали 1.4541;
• диаметр защитной части 6 мм;
• корпус из поликарбоната;
• степень защиты корпуса IP67;
• кабельный ввод PG7;
• расстояние между крепежными отверстиями 57 мм;
• допустимая влажность окружающей среды до 85% RH.

Корпус рассчитан на стационарное крепление, поэтому датчик удобно устанавливать в вентиляционном оборудовании, технических помещениях и других точках системы, где необходимо постоянно отслеживать температуру воздуха.

Чувствительные элементы и схемы подключения

Стандартным вариантом является Pt100 класса B, однако конструкция предусматривает несколько исполнений под разные требования к измерительной системе.

Доступны:

• Pt100, Pt500 и Pt1000;
• чувствительные элементы Ni100 и Ni1000;
• Pt100 повышенной точности класса A или AA;
• 2-, 3- и 4-проводные схемы подключения.

Двухпроводное подключение подходит для простых измерительных цепей. Трехпроводная схема уменьшает влияние сопротивления кабеля, а четырехпроводная используется там, где к точности измерения предъявляются более высокие требования.

Подключение Pt100 к измерительному оборудованию

Для соединения датчика Pt100 с контроллером или измерительным прибором могут использоваться специальные термостойкие удлинительные провода. Они выпускаются в нескольких вариантах:

• PT100-FG/FG/SSB-2/0.2 – двухжильный кабель для 2-проводной схемы со стальным экраном;
• PT100-FG/FG-3x7/0.2 – трехжильное исполнение для 3-проводного подключения;
• PT100-FG/FG/SSB-4/0.2 – четырехжильный кабель со стальным экраном для 4-проводной схемы.

Провода имеют двойную стекловолоконную изоляцию и подходят для эксплуатации при температуре окружающей среды от -73 до +482 °C. Экранированные исполнения дополнительно помогают защитить сигнальную линию от электромагнитных помех и механических воздействий.

Область применения

TOPO-831/TONO-831 используется там, где необходимо измерять температуру воздушной среды и передавать полученный сигнал в систему автоматики. Основные области применения:

• приточные и вытяжные вентиляционные установки;
• системы кондиционирования;
• климатическое оборудование;
• автоматизация инженерных систем зданий;
• контроль температуры воздуха в технических и производственных помещениях.

Датчик TOPO-831/TONO-831 включен в Государственный реестр средств измерений РФ.

Документация

• Лист технических данных датчиков измерения температуры окружающей среды TOPO-831, TONO-831
• Руководство по эксплуатации датчиков температуры для систем кондиционирования воздуха и вентиляционных систем
