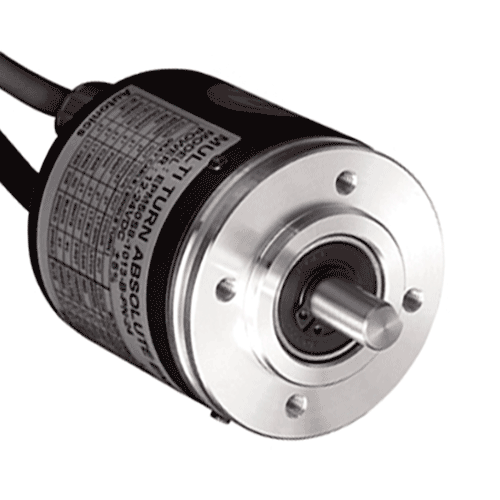

Абсолютные энкодеры Autonics

Достоинства и преимущества абсолютных энкодеров Autonics

• Различные виды кодировок;
• Простая конструкция и монтаж;
• Гибкая интеграция благодаря поддержке различных выходных кодов;
• Невысокая цена;
• Разрешение и максимальная скорость вращения подходят для решения большинства задач.

Принцип работы абсолютных энкодеров Autonics

Абсолютный энкодер в любой момент времени знает свое положение вала и выдает это значение в цифровом виде. В абсолютных энкодерах Autonics используется принцип оптического обнаружения. Оптический энкодер состоит из следующих компонентов:

• поворотная ось;
• кодовый диск, установленный на ось;
• светодиод;
• оптоэлектронная считывающая матрица;
• схема преобразования сигнала.

Светодиод светит сквозь кодовый диск и попадает на фототранзисторную матрицу, расположенную с другой стороны диска. При каждом повороте диска на шаг темные участки кода закрывают лучи света, и на фототранзисторы считывающей матрицы попадают лучи, которые проходят только через светлые участки. Получает определенный код для каждого шага. Этот код преобразовывается в электрические сигналы в виде выходного кода.

Технические характеристики абсолютных энкодеров Autonics

• Размеры корпуса: 50 мм, 58 мм, 60 мм, диаметр с фланцем;
• Тип вала: полый, выступающий;
• Диаметр вала: выступающий вал 6 мм, 10 мм; полый вал 8 мм;
• Максимальная скорость вращения: 3600 об/мин.;
• Степень защиты: IP50, IP64;
• Максимальная нагрузка на вал: радиальная 10кгс; осевая 2,5кгс;
• Тип присоединения: кабели 12P, 15Р Ø7…8мм;
• Рабочая температура: -10…+70°С;
• Напряжение питания: 5…12В, 12…24В DC;
• Выход: NPN, PNP;
• Выходной код: BCD, Двоичный код, Код Грея;
• Максимальное разрешение: 1024 имп/об.

Применение абсолютных энкодеров Autonics

Абсолютные энкодеры Autonics находят применение в различных областях, таких как:

• Деревообрабатывающая промышленность:
  • позиционирование пильного полотна.
• Металлургия и машиностроение:
  • позиционирование деталей при транспортировке;
  • позиционирование манипуляторов;
  • контроль позиции координатного стола в станках ЧПУ;
  • контроль позиции стрелы и тележки крана;
• Автоматизированные склады:
  • позиционирование штабелеров в автоматизированных складах.
• Пищевая промышленность:
  • позиционирование ёмкостей на конвейере.

Документация

Каталоги:

Руководства по эксплуатации:

Паспорта:

• Autonics EP50S
• Autonics EP58

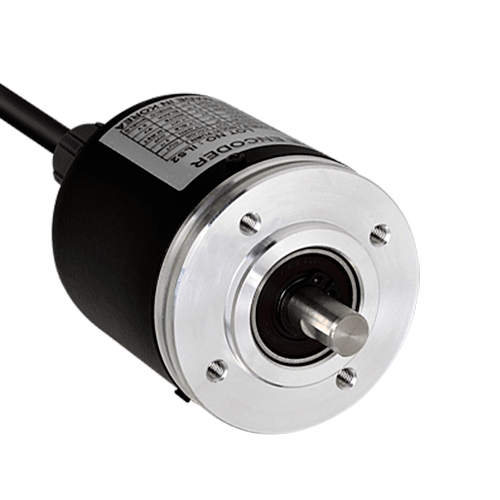

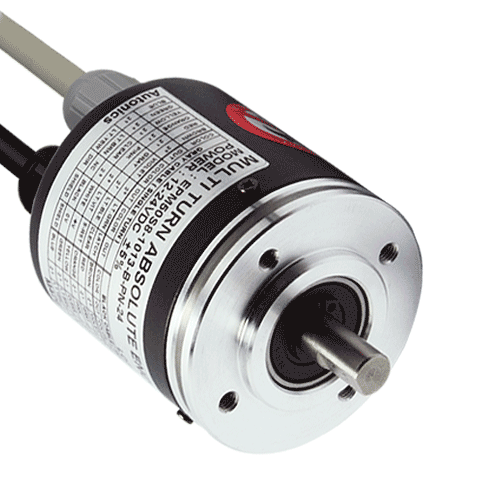

• Autonics EPM50S
