Шкафы электропитания и управления для мобильной системы промывки ила

Решение

В рамках проекта были спроектированы и поставлены следующие шкафы:

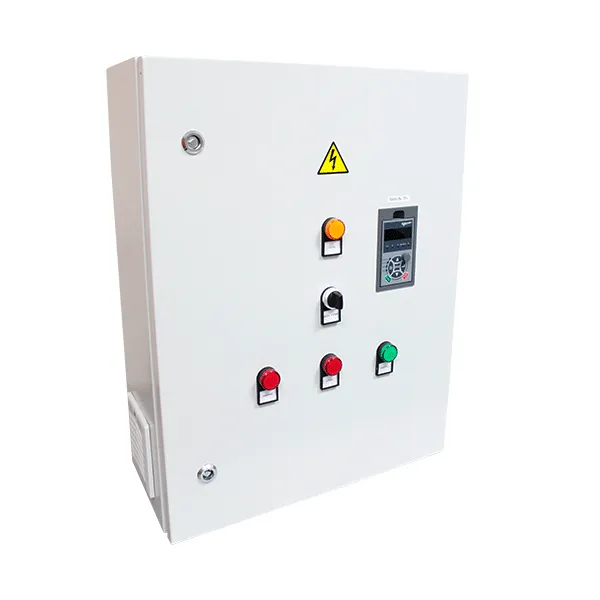

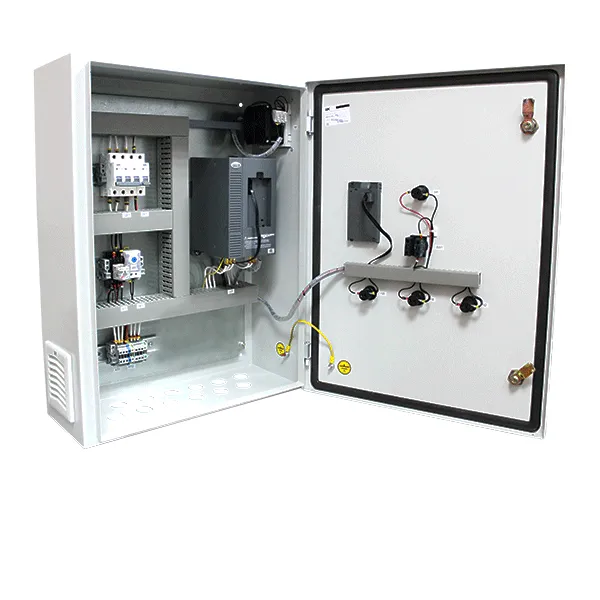

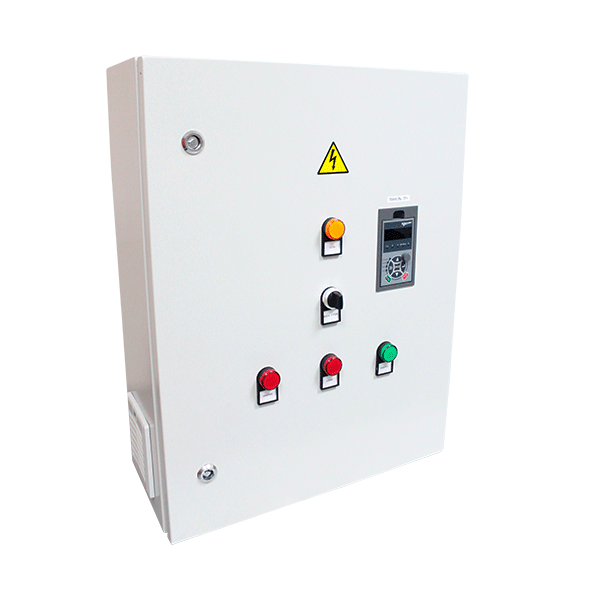

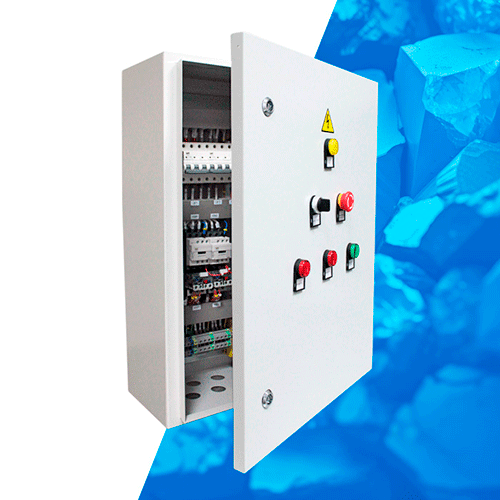

1. Шкафы управления пульповыми насосами

Типы: ШУН-ЧРП-11-4.Р-А-54, ШУН-ЧРП-11-45.Р-А-54 (5 шт.).

ШУНы оснащены частотными преобразователями и предназначены для управления асинхронными насосными двигателями мощностью до 3 кВт. Основные функции:

• плавный пуск и останов двигателя – защита от гидроударов;
• поддержание давления в системе с помощью встроенного ПИД-регулятора;
• индикация на панели ПЧ: текущее давление, частота, состояние преобразователя, коды ошибок;
• защита двигателя: от перегрузок, перекоса и обрыва фаз, перегрева, отклонений напряжения;
• ручной режим управления с кнопочного поста.

Такие шкафы обеспечивают точное регулирование параметров насосной группы, позволяют снизить потребление электроэнергии за счет частотного регулирования.

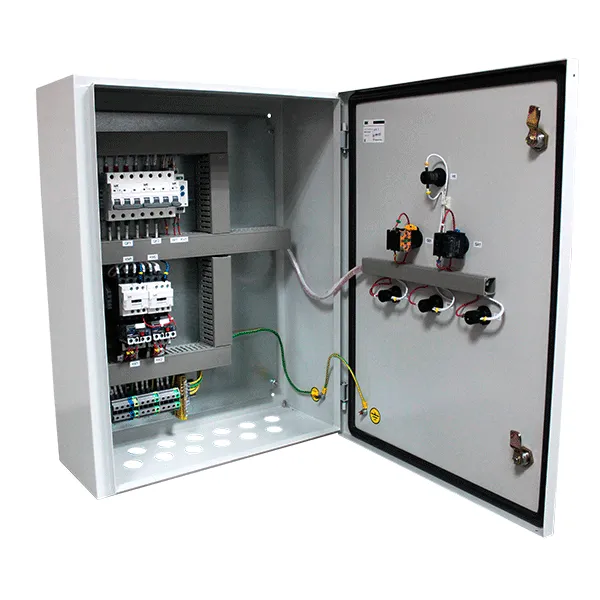

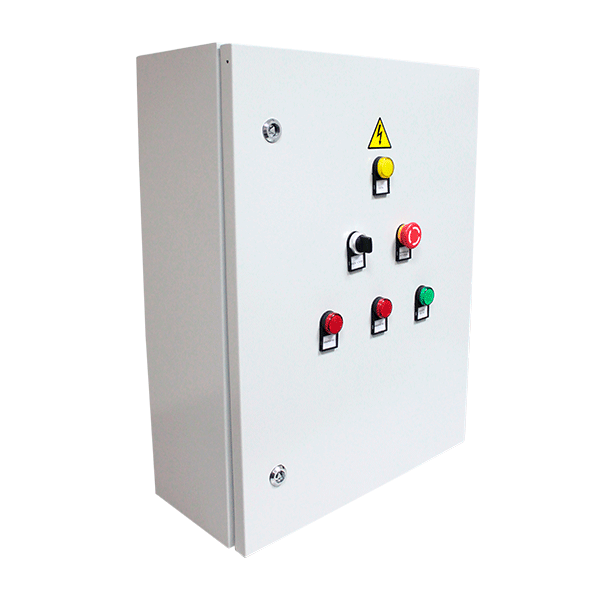

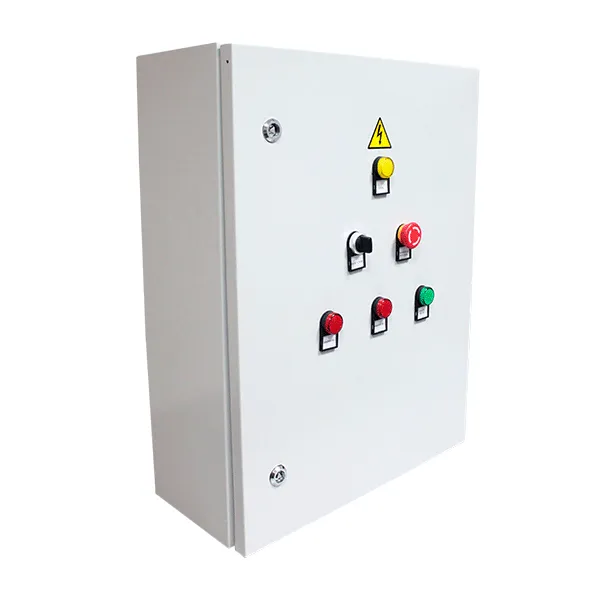

2. Шкафы управления грохотами

Тип: ШУН-КНС-2К-7,5.Р-А-54 (2 шт.).

Каждый ШУН управляет двумя электродвигателями по 7,5 кВт, установленными на грохоте. Комплектация включает:

• силовую защиту и коммутацию на контакторах;
• контроль входного напряжения и фаз;
• световую индикацию состояния;
• режим ручного пуска/останова.

Шкафы спроектированы с учетом требований к пуску оборудования с повышенной вибрационной нагрузкой, защищены от сетевых аварийных режимов.

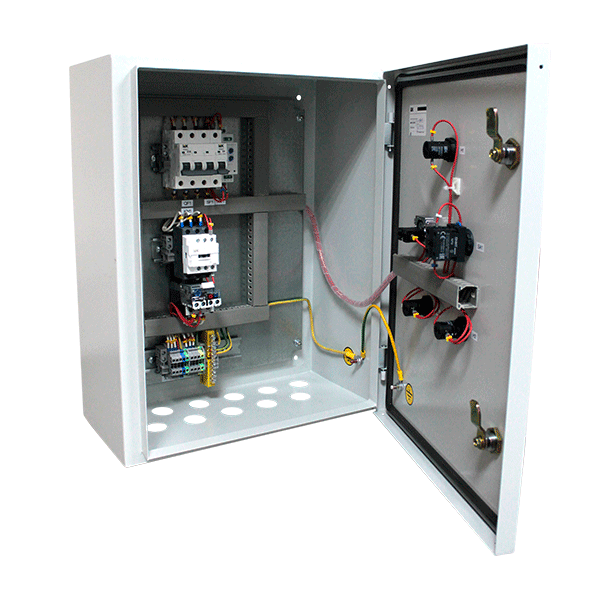

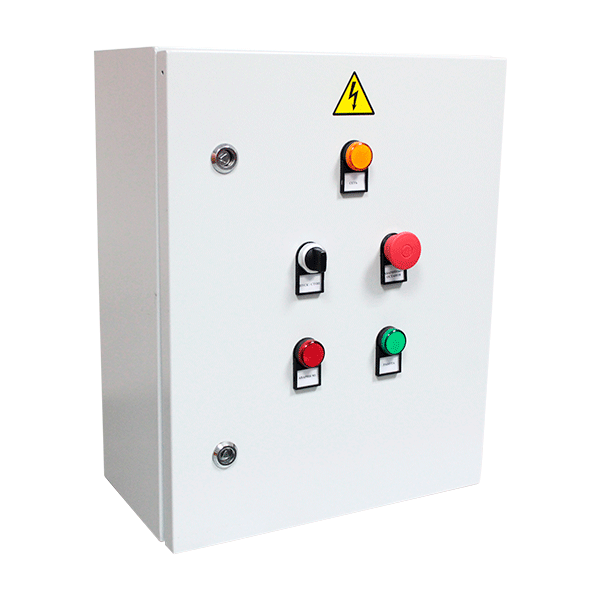

3. Шкафы управления концентрационными столами

Тип: ШУ-КС-11-2К1,5P-А-54 (2 шт.).

Шкафы управления подключены к электродвигателям мощностью 1,1 кВт. Последние приводят в движение концентрационные столы. ШУ оснащены:

• ручным управлением с панели;
• полным набором защит по напряжению, фазам, перегрузке;
• средствами световой индикации и коммутации.

Данные шкафы обеспечивают надежный запуск и защиту привода, а также удобный контроль текущего состояния.

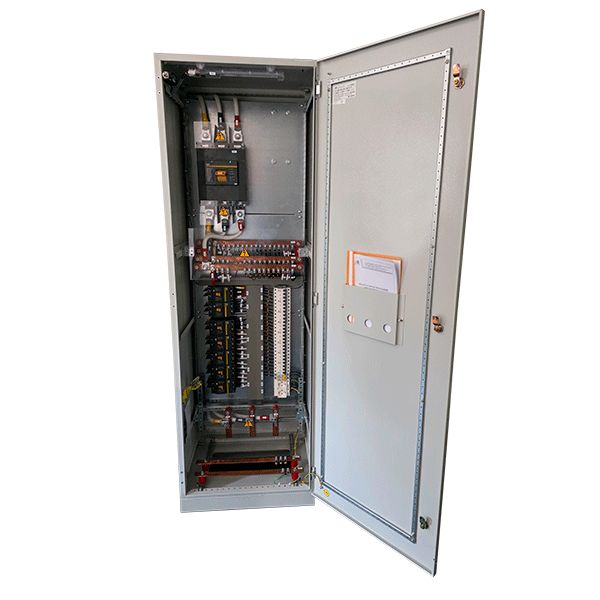

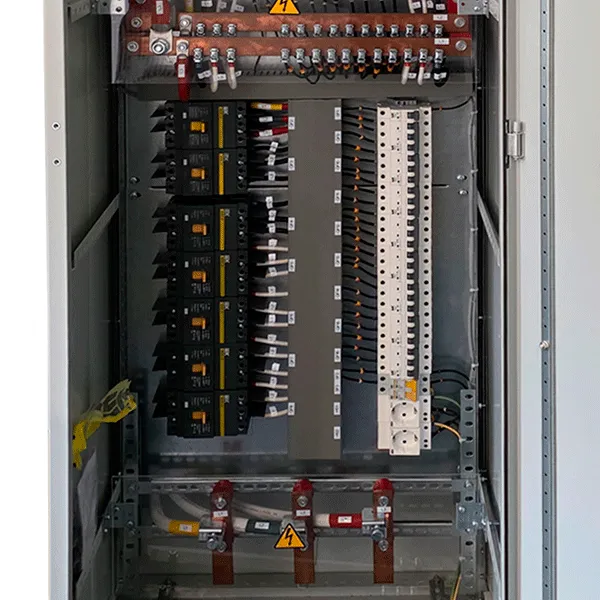

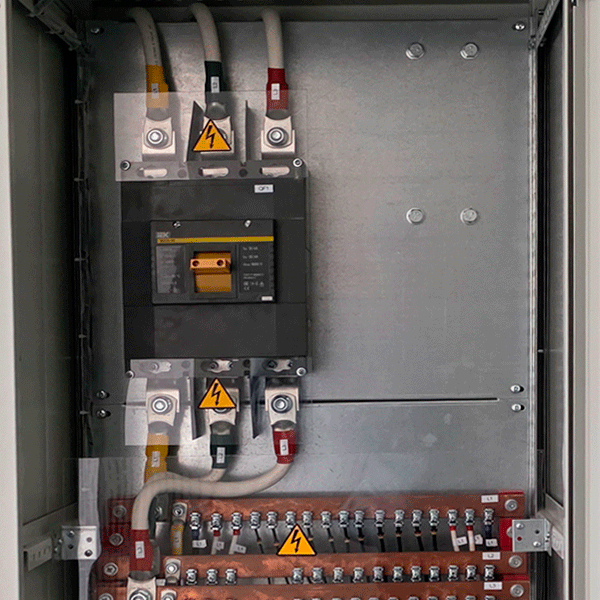

4. Распределительные шкафы

Тип: ШР-130-350-380-O-P (2 шт.).

Предназначены для приема и распределения трёхфазного напряжения 380 В 50 Гц. Оснащены:

• системой защиты каждой группы потребителей с помощью автоматических выключателей;
• внутренним обогревом и теплоизоляцией корпуса;
• клеммными зажимами с маркировкой для удобства подключения.

Конструкция шкафов адаптирована под уличную эксплуатацию.

Распределительные шкафы служат центральной точкой электропитания, гарантируют надежную защиту всех подключенных потребителей от перегрузок и коротких замыканий.

Итог проекта

Реализованная система соответствует требованиям надежности, энергоэффективности, промышленной безопасности. Комплект оборудования был оптимально подобран под требования проекта и поставлен в установленные сроки. Шкафы управления выполнены в общепромышленном исполнении, обеспечивают удобный доступ к органам управления и визуализации, а также надежную автоматизацию технологических процессов. Все компоненты прошли проверку на совместимость и работоспособность, также произведена настройка работы параметров ПЧ. ШУ готовы к длительной эксплуатации в составе мобильной технологической установки.
