Предприятию ООО «Титан» требовалась автоматизированная система управления двумя скважинными насосами, один из которых должен работать в качестве основного, а второй – как резервный с попеременным включением по наработке. В задачу входило частотное регулирование, организация удаленного и локального управления, передача данных по Modbus TCP, а также учет расхода воды по импульсным сигналам с возможностью отображения информации на панели оператора и передачи данных в верхний уровень управления.
Автоматизированная система управления скважинными насосами водоснабжения
К каталогу:
Системы диспетчеризации
Шкафы управления
Задача
Задачи автоматизации:
Защита насоса от "сухого хода"
Автоматизация наполнения/опустошения
Группа товаров:
Шкафы управления
Системы диспетчеризации
Среда:
Вода
Решение

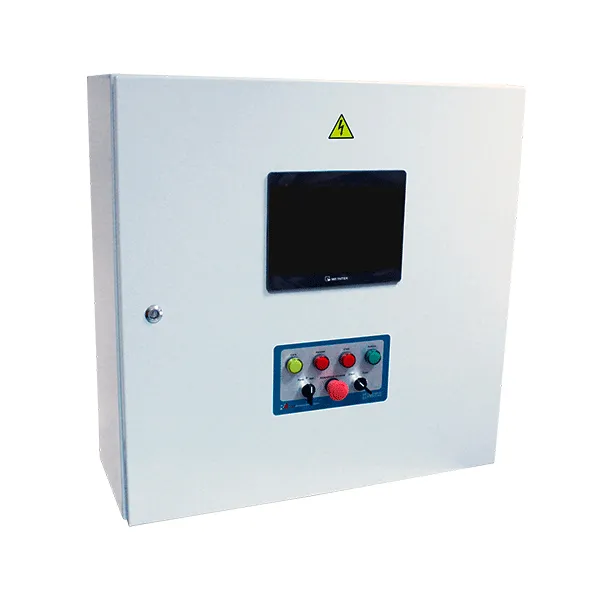

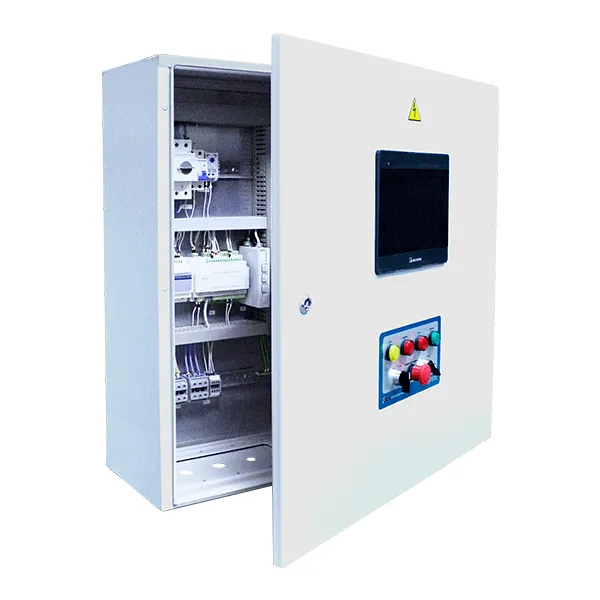

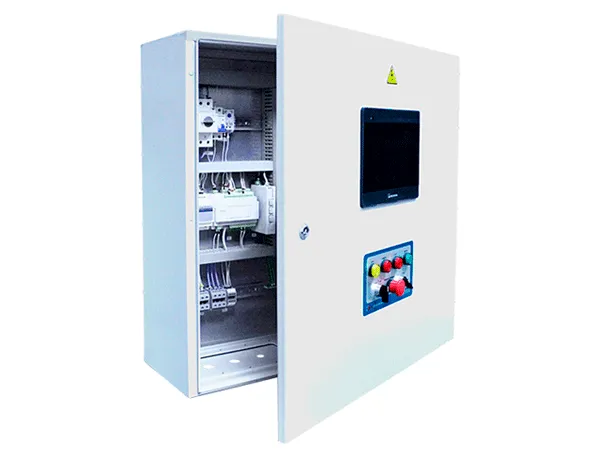

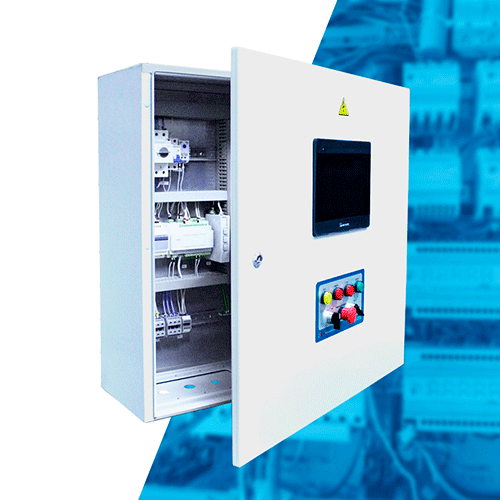

Инженеры «РусАвтоматизации» разработали два шкафа управления ШУН-РА-ЧРП-21-15.Р-А-54 настенного исполнения IP65 с вентиляцией. Каждый шкаф оснащен преобразователем частоты серии IBD мощностью 15 кВт, реализующий плавный пуск и управление оборотами насоса, что позволило оптимизировать расход электроэнергии и продлить срок службы оборудования. Сертификат соответствия подтверждает, что данные шкафы отвечают установленным стандартам и готовы к надежной работе в промышленных условиях.
В качестве интерфейса применена сенсорная панель оператора Wientek, на которой в режиме реального времени отображаются ключевые параметры: давление и расход воды, время наработки каждого насоса, журнал аварий. Панель также обеспечивает выбор режима работы – автоматический или ручной, а также переключение между дистанционным и местным управлением.
Система реализует алгоритм работы по давлению: насос включается при падении давления в трубопроводе после открытия задвижек Y1 и Y2 и отключается при его восстановлении. В каждом шкафу предусмотрен счетчик импульсов для учета расхода воды, данные с которого передаются через контроллер управления по Ethernet. Обогрев шкафа выполнен с использованием гибкой нагревательной пластины на обратной стороне монтажной панели.
Функциональные особенности решения включают:
- автоматическую смену насосов по наработке;
- гибкую настройку времени наработки;
- защиту от скачков напряжения;
- журнал аварий и индикацию ошибок;
- передачу всех данных в систему диспетчеризации по Ethernet (Modbus TCP).
Итог проекта
Реализация проекта обеспечила стабильную работу водоснабжения с высокой степенью надежности и гибкостью настройки. Инженеры «РусАвтоматизации» подобрали необходимое оборудование по принципу «необходимо и достаточно». Отправка была произведена в оговоренные сроки. Использование частотного управления позволило достичь требуемых параметров – расход 25 м³/ч, напор 90 м, глубина установки 60 м – при минимальных затратах на эксплуатацию.
|
