Визуальные индикаторы потока SF2-2 в Санкт-Петербурге

Назначение визуальных индикаторов потока серии SF2-2

Индикатор потока SF2-2 измеряет расход потока в прямом и обратном направлении с одинаковой точностью, что заметно упрощает монтаж устройства на трубопровод, так как не нужно соблюдать условия направления потока. Сигнальный выходной сигнал импульсного типа является совместимым с большим количеством современных логических устройств. Видимость ротора доступна на все 360°. Отличные эксплуатационные характеристики (рабочая температура среды -29…+100°С, рабочее давление до 13,8 бар, вязкость среды до 200 SSU) и метрологические (точность  ±7% (до 5,0 галлонов), ±15% (до 60,0 галл/мин).

Визуальный контроль потока жидкости SF2-2 совмещает возможности визуального контроля по месту и измерение расхода потока в трубопроводе.

Визуальный мониторинг потока позволяет следить за:

• присутствием жидкости в трубе;
• характером движения жидкости: постоянный поток, рывки и т.п.;
• внешними характеристиками жидкостей: консистенция, цвет;
• чистотой жидкости и отсутствием в ней посторонних примесей.

Контроль потока жидкости с помощью выходного импульсного сигнала позволяет следить за:

• расходом жидкости;
• интенсивностью потока и т.п.

Преимущества датчиков потока SF2-2

Ниже представлены преимущества, которыми обладают индикаторы потока жидкости SF2-2:

• Прочная и надежная конструкция.
• Простая установка на трубопровод с помощью резьбового соединения.
• Отличное соотношение цена/качество/функционал.
• Не нуждается в постоянном обслуживании.
• Наличие удобного ротора для наблюдения за потоком.
• Выход с импульсным выходным сигналом, пропорциональным потоку.
• Отличные эксплуатационные характеристики (температурный диапазон, рабочее давление, стойкость к различным воздействиям).

Принцип работы визуальных индикаторов потока SF2-2

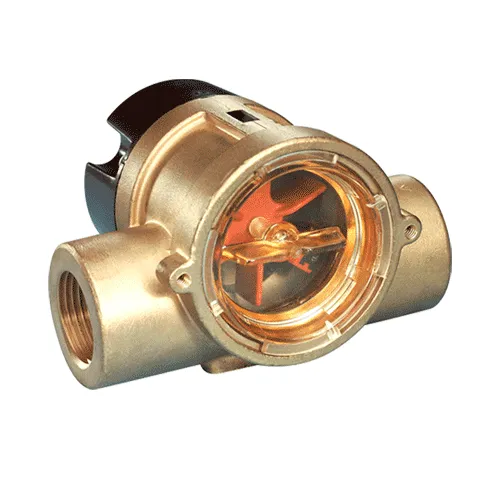

Индикатор движения потока SF2-2 представляет собой узел со смотровым стеклом, который устанавливается на трубопровод и позволяет производить визуальный мониторинг потока. Для большего удобства и наглядности внутри устройства установлен вращающийся ротор, который позволяет увидеть движение потока и даже определить его направление.

Кроме визуального контроля по месту возможен дистанционный контроль за счет импульсного выхода пропорционального расходу, проходящему через крыльчатку датчика потока.

Применение визуальных индикаторов SF2-2

Индикатор потока жидкости SF2-2 купить будет верным решением для предприятий, на которых требуется постоянный контроль потока как визуальный, так и дистанционный. Это особенно важно в предприятиях, относящихся к пищевой промышленности, например:

• Производство напитков (вода, соки, вина и т.д.).
• Предприятия масложировой отрасли.
• Производство молочных продуктов.

Кроме применения в технологических линиях, смотровые индикаторы SF2-2 могут использоваться для контроля рабочих жидкостей (масла, хладагенты и т.п.) в различных промышленных агрегатах.

Технические характеристики индикаторов потока SF2-2

Основные технические характеристики индикаторов потока SF2-2 приведены далее:

• Температурный диапазон: от -29 до +100°С;
• Максимальное рабочее давление: до 13,8 бар;
• Питающее напряжение: от 4,5 до 24 В DC;
• Материалы основных узлов, контактирующих с рабочей жидкостью:
  • смотровое окно: полисульфоновое окно и кольцо круглого сечения из фторэластомера;
  • корпус: латунь;
  • крепежный штифт: керамика;
  • ротор: PPS;
• Максимальное значение вязкости рабочей среды: 200 SSU;
• Выходной сигнал:  0,3А; 110 В пер. тока или от 4,5 до 24 В пост. тока импульсный в зависимости от модели;
• Точность: импульсный выход ±7% при диапазоне до 5 галл/мин и ±15% при диапазоне до 60 галл/мин.
• Сертификаты: CE;
• Соединение: резьба.

Недостатки

Правильное применение и эксплуатация индикатора движения жидкости в трубе не вызовет каких-либо недостатков в работе устройства. При этом имеется несколько особенностей, которые следует учитывать при использовании индикатора, это:

• Небольшое сопротивление потоку за счет ротора.
• Значение вязкости контролируемой жидкости не должно превышать 200 SSU.
• Визуальный обзор может ухудшиться при наличии загрязнений в жидкости.

Документация

• Каталог датчиков/индикаторов SF2-2
