Вибрационные сигнализаторы жидкости FineTek в Санкт-Петербурге

Преимущества использования вибрационных датчиков FineTek SC

Вибрационный датчик предельного уровня серии SC жидкости обладает следующими преимуществами:

• Высокая точность срабатывания;
• Естественная защита от налипания на зонд контролируемого материала;
• Прочность и надежность конструкции;
• Возможность как вертикального монтажа, так и под наклоном (при этом важно исключить падение сверху на датчик материала, для этого следует использовать защитный козырек, либо производить установку на расстоянии от входа в емкость материала);
• Не требует первоначальной калибровки;
• Не требует постоянного обслуживания;
• Высокая степень защиты – IP65-67.

Принцип работы вибрационных датчиков SC

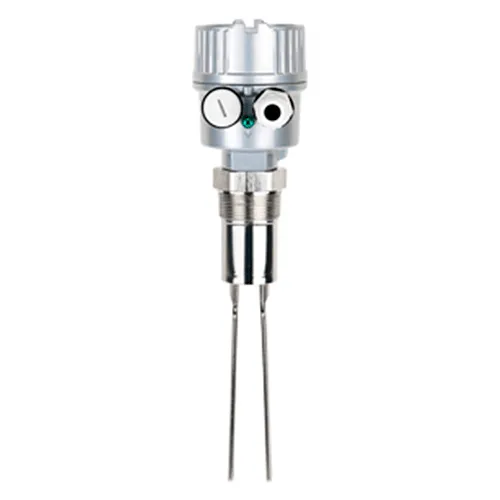

Действие вибрационного датчика предельного уровня FineTek SC основано на изменении частоты колебаний чувствительного элемента (камертона) при контакте с жидкостью.

Основным элементом датчика является камертон, который вступает во взаимодействие с контролируемой средой.

В камертон встроены два пьезоэлектрических кристалла. Один кристалл создает частотный резонанс, что приводит к вибрации вилки на определенной частоте. При контакте вилки с контролируемой жидкостью частота колебаний уменьшается (демпфируется), второй кристалл фиксирует это изменение, что приводит к переключению выходной цепи – тем самым сигнализируя о достижении предельного уровня.

Применение сигнализаторов уровня FineTek SC

Вибрационный сигнализатор уровня серии SC производит контроль определенного уровня жидкости с высокой точностью срабатывания и скоростью. Датчик обладает высокой стойкостью к боковым нагрузкам, за счет чего его можно смонтировать практически в любое место емкости. Все это позволяет использовать данные приборы для решения следующих задач:

• Контроль наполнения емкости;
• Контроль опустошения емкости;
• Защита от сухого хода исполнительных устройств;
• Защита от переполнения;
• Контроль промежуточных уровней.

Технические характеристики датчиков FineTek SC

Краткие технические характеристики датчика контроля уровня жидкости серии SC:

• Степень защиты: IP65-67;
• Напряжение питания: 20…250 В AC/DC;
• Температура окружающей среды: -40…+85ºС;
• Рабочая температура: -40…+100ºС (высокотемпературная модель до +280ºС );
• Рабочее давление: максимум 40 бар;
• Выходной сигнал: реле, PNP/NPN;
• Частота вибрации
  • модели типа SC24: 350-370 Гц;
  • модели типа SC28: 1 кГц ±10%;
  • модели типа SC35: 140 Гц;
• Длина вибровилки: SC24 – 100 мм, SC28 – 40 мм, SC35 – 155 мм;
• Минимальная плотность: 0,7 г/см³ или 0,5 г/см^3;
• Вязкость: 1…10000 сСт.

Габаритные размеры

Габаритные размеры по различным моделям сигнализатора предельного уровня жидкости серии SC вибрационного типа представлены далее:

Серия SC24 с разъемом DIN	Серия SC24 с разъемом M12	Серия SC24 с кабелем
Серия SC28 с разъемом DIN	Серия SC28 с разъемом M12	Серия SC28 с кабелем

Документация

Для подробного знакомства с Вибрационным датчиком уровня серии SC воспользуйтесь документацией:

• Каталог вибрационных сигнализаторов уровня FineTek SC
