Вибрационные сигнализаторы жидкости EMA в Санкт-Петербурге

Назначение вибрационных сигнализаторов уровня жидкости EMA серии VR

Вибрационные сигнализаторы EMA определяют присутствие в пространстве вокруг вилочкового чувствительного элемента изменений плотности среды, связанных с появлением или исчезновением в этой области жидких веществ. Это свойство позволяет использовать их в качестве датчиков достижения некоторого уровня при наполнении или опорожнении резервуара веществом, или наличия/отсутствия потока, например, в трубопроводе. Контролируемые уровни определяются местами установки сигнализаторов на боковых стенках резервуара или длиной штока чувствительного элемента при установке сигнализатора на крышке резервуара.

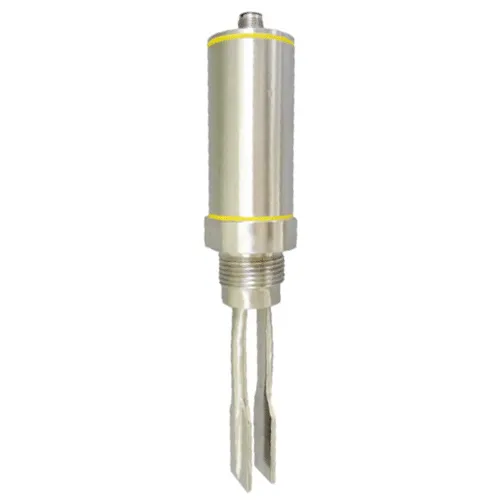

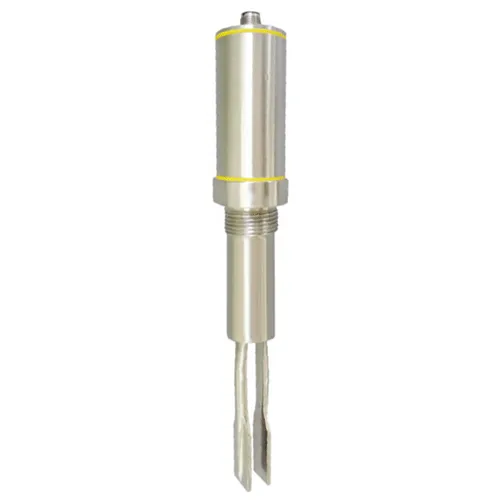

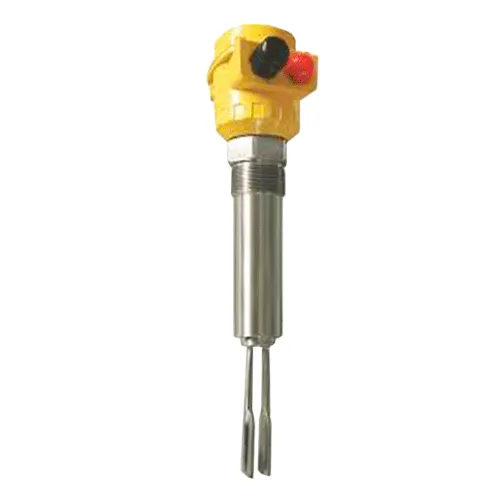

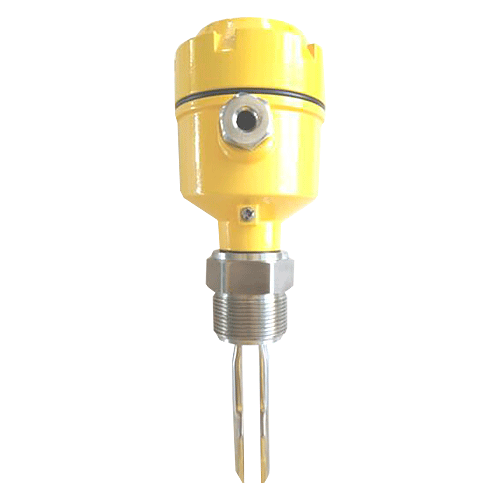

Основные конструктивные версии сигнализаторов EMA (тип VRT10 или VRT11) – стандартная, с длиной чувствительного элемента 100 мм, и удлиненная – с длиной чувствительного элемента от 200 мм до 1200 мм.

Для применения в особо стесненных условиях, в ограниченном пространстве предлагается сигнализатор типа VRS10/20 с длиной чувствительного элемента 45 мм. Эта версия удобна для установки, например в трубах, для контроля наличия или отсутствия потока рабочего вещества.

Конструкционные материалы сигнализаторов EMA подобраны так, что обеспечивают прочность и долговечность изделия, коррозионную стойкость и термоустойчивость, гигиеничность применения. Кроме того – возможность легкой чистки/мойки в оборудовании с повышенными гигиеническими требованиями.

Вибрационные сигнализаторы EMA предназначены для работы в качестве датчиков в системах регулирования и управления технологическими процессами. Для взаимодействия с внешним оборудованием имеются на выбор два типа выходных сигналов: релейный, с коммутирующей способностью контактов 4 А при напряжениях 250 В переменного тока или 60 В постоянного тока; а также NPN/PNP, с током нагрузки до 400 мА (200 мА для типа VRS).

Модификации вибрационных сигнализаторов уровня жидкости EMA VR

Серия		Длина чувствительного элемента (вилки)	Напряжение питания	Присоединение к процессу	Рабочая температура	Степень защиты
VRT10		125 мм	20…60В DC, 20…250В AC	G1½"A	-40…+150°С	IP67
VRT11		L=200/400/600/ 800/1000/1200 мм (см. Габаритные размеры)	20…60В DC, 20…250В AC	G1½"A	-40…+150°С	IP67
VRE10		105 мм	20…60В DC, 20…250В AC	G1½"A	-40…+70°С	IP54
VRE11		L=200/400/600/ 800/1000/1200 мм (см. Габаритные размеры)	20…60В DC, 20…250В AC	G1½"A	-40…+70°С	IP54
VRS		45 мм	18…36В DC	G¾"A	-40…+120°С	IP68/IP69K

Преимущества вибрационных датчиков уровня EMA

• Широкий диапазон изменения питающих напряжений по переменному и постоянному току обеспечивает разнообразность применения различных источников питания, а также запас по отклонениям питающего напряжения от номинала.
• Присутствие автоматической функции распознавания позволяет подстраиваться под тип среды без дополнительных настроек, посредством одной кнопки.
• Высокая помехоустойчивость по механическим вибрациям и электромагнитным воздействиям.
• Яркая LED сигнализация о неисправности.
• Прочная, износоустойчивая, коррозионностойкая конструкция.

Применение вибрационных сигнализаторов уровня серии VR

Вибрационные сигнализаторы EMA широко применяются в качестве датчиков защиты оборудования и в системах управления производственными процессами для самых разнообразных сред. Использование автоматической функции распознавания плотности среды для настройки датчика позволяет применить его для работы с продуктами самых различных свойств. При этом параметры среды изменяются в широких диапазонах: температура от -40°С до +150°С (до +120°С для VRS) и давление в диапазоне от -1 до 40 бар.

Наиболее часто встречающиеся области применения:

• Системы водоотведения и водоподготовки ЖКХ и производственных комплексов.
• В электроэнергетике для систем гидроэлектростанций и теплоэлектростанций.
• В системах экологической защиты: очистка отходов предприятий, обработка каменноугольной золы и т.п.
• Производство цемента и других строительных материалов.
• Производство кормов для животных.
• Производство химических удобрений.
• Производство пластмасс и другие химические производства.
• Фармацевтика, производство лекарственных средств.
• Пищевая промышленность и производство напитков.

Технические характеристики вибрационных сигнализаторов уровня EMA

• Расстояние срабатывания (длина чувствительного элемента): до 1200 мм
• Напряжение питания: 18…36В DC; 20…60В DC, 20…250В AC
• Рабочее давление: -1…40 бар
• Присоединение к процессу: G1½"A; G¾"A
• Электрическое присоединение: M12x1,5
• Материал корпуса: алюминиевый сплав (для серии VRS – нержавеющая сталь 316L)
• Материал вилки: нержавеющая сталь 316L
• Рабочая температура: -40…+120°С/-40…+150°С
• Температура окружающей среды: -40…+70°С
• Температура хранения: -40…+85°С
• Степень защиты: IP54, IP67, IP68, IP69K

Габаритные размеры

VRT10

VRT11

VRE10

VRE11

VRS

Документация

• Каталог вибрационных сигнализаторов уровня жидкости EMA VR
