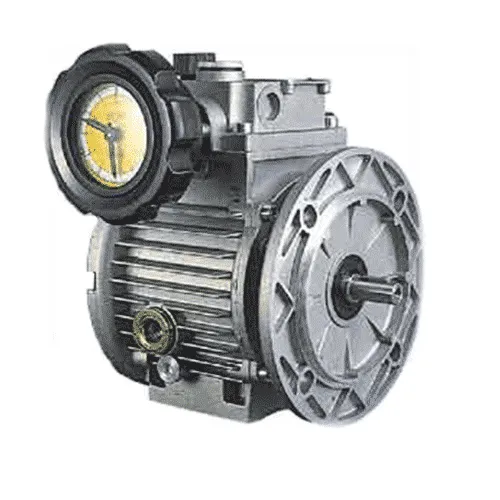

Вариаторы INNORED UDL002

Особенности Характеристики Габаритные размеры

Фрикционный планетарный вариатор для бесступенчатой регулировки частоты вращения вала электродвигателя в диапазоне 181…1806 об/мин.

Подробнее К товарам

Особенности вариаторов INNORED UDL002

Фрикционный планетарный механизм дает возможность понижать обороты ведущего вала на 36…87% и сохранить КПД привода 75…98% в зависимости от значения редукции.

Ручной регулятор со шкалой-индикатором позволяет плавно и быстро настроить необходимую частоту вращения.

Синтетическое масло с диапазоном температур -25…+80°С гарантирует смазку и охлаждение вариатора в течение всего срока службы.

Стандартизованные и унифицированные монтажные фланцы допускают установку на любой электродвигатель с фланцем 63 B5 IEC 60072.

Компактная модульная конструкция позволяет легко установить вариатор INNORED UDL002 непосредственно между приводом и технологическим оборудованием двумя решениями, которые экономят рабочее пространство и время монтажа:

мотор-вариатор (электродвигатель + вариатор)
мотор-вариатор + редуктор

Силовые и передаточные характеристики UDL002

INNORED UDL002 вариатор для синхронных и асинхронных однофазных и трехфазных электродвигателей переменного тока.

Номинальная частота двигателя, n₁	Номинальная мощность двигателя, P₁	Крутящий момент на выходном валу Минимальный, M_{2 MIN} / Максимальный, M_{2 MAX}	Редукция (i)	Частота вращения выходного вала, n₂
2800 об/мин	0,25 кВт	1,1 Нм / 2,9 Нм	1,55...7,75 (i)	361...1806 об/мин
2800 об/мин	0,37 кВт	1,6 Нм / 2,9 Нм	1,55...7,75 (i)	361...1806 об/мин
1400 об/мин	0,12 кВт	1,1 Нм / 2,9 Нм	1,55...7,75 (i)	181...903 об/мин
1400 об/мин	0,18 кВт	1,6 Нм / 2,9 Нм	1,55...7,75 (i)	181...903 об/мин
