Устройства плавного пуска EMX3 в Санкт-Петербурге
Устройство плавного пуска EMX3 – полноценная система управления двигателем, производит имитацию рабочих режимов и реализует адаптивное управление. У софт-стартеров EMX3 в наличии полный комплекс защит двигателей мощностью до 850 кВт.
Софт-стартер способен работать в аварийном режиме и с пробитым тиристором. Программным обеспечением можно управлять 99-ю устройствами совместно.
В наличии Быстрый просмотр
|
В наличии: Мало
Артикул: EMX3-0220B-411
Устройства плавного пуска EMX3-0220B-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
359 743 руб./шт
-
+
Заказать
|
||||||
|
В наличии Быстрый просмотр
|
В наличии: Мало
Артикул: EMX3-0145B-411
Устройства плавного пуска EMX3-0145B-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
260 707 руб./шт
-
+
Заказать
|
||||||
|
В наличии Быстрый просмотр
|
В наличии: Мало
Артикул: EMX3-0200B-411
Устройства плавного пуска EMX3-0200B-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
363 403 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0170B-411
Устройства плавного пуска EMX3-0170B-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
297 718 руб./шт
-
+
Заказать
|
||||||
|
Советуем
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0620C-411
Устройства плавного пуска EMX3-0620C-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
664 273 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0650C-411
Устройства плавного пуска EMX3-0650C-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
806 422 руб./шт
-
+
Заказать
|
||||||||
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0100B-411
Устройства плавного пуска EMX3-0100B-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
212 612 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.

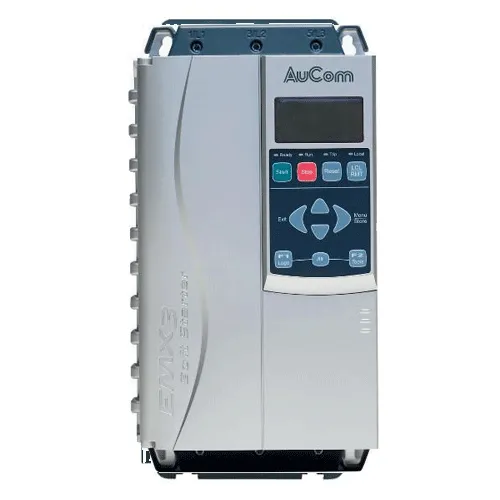

Артикул: EMX3-0023B-411
Устройства плавного пуска EMX3-0023B-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
129 337 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-1000B-411
Устройства плавного пуска EMX3-1000B-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
1 522 959 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-1600C-411
Устройства плавного пуска EMX3-1600C-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
2 138 019 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0076B-411
Устройства плавного пуска EMX3-0076B-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
178 956 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0145B-711
Устройства плавного пуска EMX3-0145B-V7-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
303 107 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0043B-411
Устройства плавного пуска EMX3-0043B-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
147 944 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0360C-711
Устройства плавного пуска EMX3-0360C-V7-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
484 707 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0430C-411
Устройства плавного пуска EMX3-0430C-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
500 976 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0620C-711
Устройства плавного пуска EMX3-0620C-V7-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
789 848 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0050B-411
Устройства плавного пуска EMX3-0050B-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
150 283 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0360C-411
Устройства плавного пуска EMX3-0360C-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
463 863 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-1200C-411
Устройства плавного пуска EMX3-1200C-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
1 484 219 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-1410C-411
Устройства плавного пуска EMX3-1410C-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
1 794 037 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0790C-411
Устройства плавного пуска EMX3-0790C-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
1 097 327 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0430C-711
Устройства плавного пуска EMX3-0430C-V7-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
698 336 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0076B-410
Устройства плавного пуска EMX3-0076B-V4-C2-X -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
178 448 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0360C-710
Устройства плавного пуска EMX3-0360C-V7-C1-X -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
549 274 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0380C-411
Устройства плавного пуска EMX3-0380C-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
460 711 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0097B-411
Устройства плавного пуска EMX3-0097B-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
195 835 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0255C-411
Устройства плавного пуска EMX3-0255C-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
407 329 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0053B-411
Устройства плавного пуска EMX3-0053B-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
154 248 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0930C-411
Устройства плавного пуска EMX3-0930C-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
1 138 914 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0255C-711
Устройства плавного пуска EMX3-0255C-V7-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
435 799 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-0105B-411
Устройства плавного пуска EMX3-0105B-V4-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
246 065 руб./шт
-
+
Заказать
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: EMX3-1410С-711
Устройства плавного пуска EMX3-1410C-V7-C1-H -полностью регулируют рабочие процессы трехфазных асинхронных двигателей от пуска до останова. Отличаются существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и и...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||
Назначение устройств плавного пуска EMX3
Устройства плавного пуска EMX3 полностью регулируют рабочие процессы трехфазных асинхронных двигателей до 850 кВт мощностью, от пуска до останова. От своих собратьев, моделей CSX, отличается существенно расширенным функционалом в области защиты двигателя и организации системы управления. Специальные возможности – адаптивное управление и имитация рабочих режимов перед реальным запуском.
Среди дополнительных опций доступны коммуникационные модули (DeviceNet, Profibus, Modbus, Ethernet, USB) и платы расширения (дискретные и аналоговые входы/выходы, подключение датчиков температуры). Панель управления съемная, ведется архив событий и мониторинг параметров. Доступны 3 программируемых реле, аналоговый выход 0-20/4-20 мА. Программирование и частичный вывод информации производится через панель управления с графическим дисплеем.
Достоинства и преимущества EMX3
Особенности и достоинства софт-стартера модели EMX3:
- Полная защита двигателя, возможность работать по двум фазам при пробое тиристора до более подходящего времени ремонта (технология PowerThrough)
- Организация сложной АСУ (аппаратное расширение по дискретным и аналоговым входам/выходам + объединение в систему из 99 устройств)
- Адаптивное управление (технология XLR-8)
- Симуляция рабочих режимов при подготовке к пуску
- Режим аварийной работы (отключение защиты в критичных применениях, например при управлении вентиляторами на случай пожара)
- Выносной пульт (внешнее управление)
- Простой монтаж
Принцип работы EMX3
Рабочий принцип софт-стартеров EMX3 в общих моментах схож с методами всех УПП. Особенность заключается в использовании более совершенного трехфазного управления с применением ряда технологий:
-
Технология адаптивного регулирования XLR-8. Во время пробных запусков EMX3 собирает данные о параметрах двигателя и создает типовые профили работы. Пользователь выбирает требуемый для конкретного применения. Примерные графики работы:
- Power Through. Технология обеспечивает переход на двухфазное управление в случае пробоя тиристоров и неисправности одной из фаз.
- Режим аварийной работы. Блокируются системы защиты независимо от внешних условий.
Непосредственно пуск осуществляется разными методами, настраиваемыми по управляемому параметру: напряжению, току, моменту или ускорению.
Перед реальным запуском двигателя EMX3 допускает проведение виртуального запуска с имитацией рабочих режимов и проверкой всех настроек. Также, для проверки установки возможно подключение и опробование на небольшом двигателе (подробнее в РЭ).
Защитные функции полностью настраиваются под конкретные требования. В системе защиты используется тепловая модель 2-го порядка. Специальная плата допускает подключение нескольких термисторов одновременно. Отдельные платы наращивают количество дискретных и аналоговых входов/выходов через которые организуется связь с внешними устройствами.
Методы работы и реализованные в EMX3 технологии обеспечивают двигатель полной защитой по всем параметрам. Отдельные технические решения EMX3 существенно экономят производственные ресурсы и повышают долговечность и качество построенных АСУ.
Регулировки и диагностика EMX3
Софт-стартеры данной модели располагают широкими средствами регулировки и диагностики посредством панели управления. В ней также хранится резервная копия параметров софт-стартера. EMX3 записывает в журнал событий все значимые происшествия, на дисплее отображаются сообщения отключения. Расшифровка сообщений и ситуаций, связанных с неисправностью самого УПП, с указанием действий приведена в РЭ.
Доступно меню быстрой настройки с заданием параметров под типовые приложения, стандартное и расширенное меню.
Подробное описание меню программирования дано в РЭ. С отдельными аксессуарами возможно удаленное управление.
Применяемость EMX3
Основные задачи:
- Расширенное управление двигателем, оптимизация энергопотребления
- Стабилизация сети и полная защита двигателя, предотвращение аварий
- Контроль параметров двигателя и регулирование всех эксплуатационных процессов от запуска до останова
- Формирование полноценной АСУ (+ специализация на типовых промышленных приложениях)
- Промышленные ТАД мощностью 11~850 кВт
Область применения EMX3 отличается от CSX применяемостью в более тяжелых режимах работы разных сфер:
- Тепло- и водоснабжение, энергетика
- Нефтехимия, металлургия
- Добывающая и перерабатывающая индустрия
- Машиностроение
- Трехфазные АД мощностью до 850 кВт
В софт-стартере существует возможность быстрой настройки, упрощающей конфигурирование. Устройство предлагает типовые настройки для следующих нагрузок, которые могут быть изменены вручную:
- Центробежный/погружной насос
- Вентилятор с заслонкой/без заслонки
- Винтовой/поршневой компрессор,
- Конвейер
- Конусная/щековая дробилка
Используйте технологию XLR-8 (адаптивное управление), выбирая оптимальный профиль разгона и замедления. Примеры:
- Насосы под высоким давлением (вышки, закачка высокие резервуары). Идеальным решением будет очень медленное замедление на начальном этапе останова, а затем быстрое до полной остановки. Такой способ решит проблему гидроударов, возникающих при резком закрытии обратных клапанов.
- Насосы под низким давлением (трубопроводы). Идеальным решением будет длительное постоянное замедление. Это решит проблему гидроударов, возникающих при остановке насоса и последующем выравнивании давлений.
- Насосы в открытых системах (закачка из водоема). Идеально подойдет быстрое замедление. Это решит проблему поломок при «реверсе» насоса, возникающем в случае движения воды в обратную сторону после его останова.
Одни из типовых приложений, где EMX3 проявит свои лучшие качества – насосные и компрессорные системы. На EMX3 строятся мощные системы управления и сети с общим количеством в 99 устройств в условиях особой производительности.
Обращайте внимание на комплектацию. К EMX3 можно непосредственно подключать датчики расхода, уровня, давления и температуры. Доступны модули передачи данных по промышленным протоколам, специализированное ПО, облегчающее сбор информации и построение АСУ, и аппаратное расширение.
Необходимо соблюдать правила монтажа и техники безопасности. Не подавайте силовое питание до подключения всех силовых кабелей. Перед подачей питания есть возможность провести имитацию работы в режиме симуляции. Подробности в РЭ.
EMX3 надежно работает в приложениях с особыми требованиями по производительности. Доступны руководства по улучшенным вариантам защиты и иным ситуациям. Примеры:
|
1. Установка с главным контактором |
2. Установка с внешним шунтирующим контактором |
3. Работа в аварийном режиме |
|
4. Вспомогательная цепь отключения |
5. Торможение постоянным током с внешним датчиком нулевой скорости |
6. Плавное торможение |
|
7. Двухскоростной двигатель |
8. Двигатель с контактными кольцами |
Технические характеристики EMX3
Модели софт-стартеров EMX3 доступны в большом количестве исполнений и разной комплектации. Ниже приведены расширенные технические данные, электрическая схема и варианты комплектующих к устройствам плавного пуска EMX3.
| Питание | |
| Сетевое напряжение (L1, L2, L3) EMX3-xxxx-V4 EMX3-xxxx-V7 EMX3-xxxx-V7 |
200-440 VAC (±10%) 380-600 VAC (±10%) 380-690 VAC (±10%) (только система питания с заземленной землей |
| Управляющее напряжение (А1, А2, А3) EMX3-xxxx-xx-C1 (A1, A2) EMX3-xxxx-xx-C1 (A2, A3) EMX3-xxxx-xx-C2 (A1, A3) |
110-210 VAC (+10%/-15%), 600 mA 220-440 VAC (+10%/-15%), 600 mA 24 VAC/VDC (±20%), 100VA |
| Частота сети питания | 45…65 Гц |
| Номинальная прочность изоляции относительно земли | 600 VAC |
| Номинальное импульсное выдерживаемое напряжение | 4 кВ |
| Обозначение формы | Шунтируемый или длительный полупроводниковый пускатель двигателя формы 1 |
| Допустимый ток короткого замыкания | |
| Координация с полупроводниковыми предохранителями | Тип 2 |
| Координация с предохранителями HRC | Тип 1 |
| EMX3-0023B~EMX3-0220B EMX3-0255B~EMX3-1000B EMX3-0255С~EMX3-0930С EMX3-1200С~EMX3-1600С |
Ожидаемый ток 65 кА Ожидаемый ток 85 кА Ожидаемый ток 85 кА Ожидаемый ток 100 кА |
| Электромагнитная совместимость (соответствует Директиве EC 89/336/EEC) | |
| Эмиссия радиопомех EMX3-0023B до EMX3-0220И EMX3-0255B, EMX3-0255C до EMX3-1600C |
IEC60947-4-2 класс B и Lloyds Marine спецификация №1 IEC60947-4-2 класс А и Lloyds Marine спецификация №1 |
| Помехоустойчивость | IEC 60947-4-2 |
| Входы | |
| Номиналы входа | Активный 24VDC, 8 mA |
| Пуск (C23, C24) | Нормально разомкнутый |
| Останов (C31, C32) | Нормально замкнут |
| Сброс (C41, C42) | Нормально замкнут |
| Программируемые входы Вход А (С53, С54) Вход B (C64, C64) |
Нормально разомкнутый Нормально разомкнутый |
| Термистор двигателя (B4, B5) | Отключение > 3,6 кОм, сброс <1,6 кОм |
| PT100 RTD (B6, B7, B8) | Точность 0-100°С ±0,5 °С, 100-150°С ±2°С, -20…0°С ±2°С |
| Выходы | |
| Релейные выходы | 10А при 250VDC на активную нагрузку 5А при 250VDC категория AC15 коэфф. Мощности 0,3 |
| Реле работы (23,24) | Нормально разомкнутый |
| Программируемые выходы Реле А (13, 14) Реле B (31, 32, 34) Реле C (41, 42, 44) |
Нормально разомкнутый Перекидной Перекидной |
| Аналоговый выход (B10, B11) | 0-20 mA или 4-20 mA, максимальная нагрузка 600 Ом, точность ±10% |
| Окружающая среда | |
| Степень защиты EMX3-0023B~EMX3-0105B EMX3-0145B~EMX3-1000B и EMX3-0255C~EMX3-1600C Панель управления (когда установлена с дистанционным монтажным комплектом) |
IP20 IP00 IP65 и NEMA12 |
| Температура эксплуатации | -10°С~60°С, выше 40°С со снижением номиналов |
| Температура хранения | -25°С…60°С |
| Высота установки над уровнем моря | 0-1000 м, выше 1000 м со снижением номиналов |
| Влажность | 5…95%, относительная |
| Класс загрязнения | Класс загрязнения 3 |
| Вибрация (EMX3-0023B~EMX3-1000B) | IEC 60068-2-6 |
| Рассеяние тепла | |
| Во время пуска | 4,5 Вт на 1А |
| При работе EMX3-0023B-EMX3-0053B EMX3-0076B-EMX3-0105B EMX3-0145B-EMX3-0220B EMX3-0255B-EMX3-0500B EMX3-0580B-EMX3-1000B EMX3-0255C-EMX3-0930C EMX3-1200C-EMX3-1600C |
≤39 Вт ≤51 Вт ≤120 Вт ≤140 Вт ≤357 Вт ~4,5 Вт на 1А ~4,5 Вт на 1А |
| Сертификаты | |
| UL/C-UL EMX3-0023B~EMX3-0105B EMX3-0145B~EMX3-0220B EMX3-0700B~EMX3-1000B EMX3-0255C~EMX3-1600C |
UL508 IP20 и NEMA1, UL внутренний тип 1 IP00, UL открытый тип для помещения IP00, UL открытый тип для помещения IP00, UL открытый тип для помещения |
| CE | IEC 60947-4-2 |
| CCC | G8 14048.6 |
| C | IEC 60947-4-2 |
| Marine | Lloyds Marine спецификация №1 |
| RoHS | Соответствует правилам RoHS и Директиве EC 2002/95/EX |
| Рабочий ресурс (с внутренним шунтирующим контактором) | |
| EMX3-0023B~EMX3-0105B | 1000000 циклов оперирования |
| EMX3-0145B~EMX3-1000B | 100000 циклов оперирования |
EMX3-0220B~EMX3-1000B. Контакты внутренних шунтирующих контакторов необходимо проверить на износ после указанного числа циклов оперирования. Может потребоваться периодическое техобслуживание.
Функционал
|
Выбор режима плавного пуска:
Выбор режима плавного останова:
Опции дополнительных входов и выходов:
|
Настраиваемая защита:
|
Принадлежности:
- Модули связи. Протоколы: Ethernet, Profinet, Modbus TCP, Ethernet IP, Profibus, DeviceNet, Modbus RTU и USB
- Платы аппаратного расширения (максимум одна для каждого EMX):
- 2x входы
- 3х релейные входы
- 1х аналоговый вход
- 1х аналоговый выход
- Плата защиты по отказу RTD/PT100/Земли:
- 6х входы PT100 RTD
- 1x вход замыкания на землю. Для его использования нужен трансформатор тока 1000:1 5 ВА
- Защитные вставки
- Монтажный комплект панели для дистанционной установки
- ПО WinMaster (для управления УПП, до 99 устройств)
Типономиналы и габариты
Код модели:
Минимальные и максимальные настройки тока полной нагрузки:
| Модель | Последовательное подключение / Подключение внутри треугольника |
| EMX3-0023B | мин. 5А, макс. 23А / мин. 5А, макс. 34А |
| EMX3-0043B | мин. 9А, макс. 43А / мин. 9А, макс. 64А |
| EMX3-0050B | мин. 10А, макс. 50А / мин. 10А, макс. 75А |
| EMX3-0053B | мин. 11А, макс. 53А / мин. 11А, макс. 79А |
| EMX3-0076B | мин. 15А, макс. 76А / мин. 15А, макс. 114А |
| EMX3-0097B | мин. 19А, макс. 97А / мин. 19А, макс. 145А |
| EMX3-0100B | мин. 20А, макс. 100А / мин. 20А, макс. 150А |
| EMX3-0105B | мин. 21А, макс. 105А / мин. 21А, макс. 157А |
| EMX3-0145B | мин. 29А, макс. 145А / мин. 29А, макс. 217А |
| EMX3-0170B | мин. 34А, макс. 170А / мин. 34А, макс. 255А |
| EMX3-0200B | мин. 40А, макс. 200А / мин. 40А, макс. 300А |
| EMX3-0220B | мин. 44А, макс. 220А / мин. 44А, макс. 330А |
| EMX3-0255B | мин. 51А, макс. 255А / мин. 51А, макс. 382А |
| EMX3-0255C | мин. 51А, макс. 255А / мин. 51А, макс. 382А |
| EMX3-0350BА | мин. 70А, макс. 350А / мин. 70А, макс. 525А |
| EMX3-0360C | мин. 72А, макс. 360А / мин. 72А, макс. 540А |
| EMX3-0380C | мин. 76А, макс. 380А / мин. 76А, макс. 570А |
| EMX3-0425B | мин. 85А, макс. 425А / мин. 85А, макс. 638А |
| EMX3-0430C | мин. 86А, макс. 430А / мин. 86А, макс. 645А |
| EMX3-0500B | мин. 100А, макс. 500А / мин. 100А, макс. 750А |
| EMX3-0580B | мин. 116А, макс. 580А / мин. 116А, макс. 870А |
| EMX3-0620C | мин. 124А, макс. 620А / мин. 124А, макс. 930А |
| EMX3-0650C | мин. 130А, макс. 650А / мин. 130А, макс. 975А |
| EMX3-0700B | мин. 140А, макс. 700А / мин. 140А, макс. 1050А |
| EMX3-0790C | мин. 158А, макс. 790А / мин. 158А, макс. 1185А |
| EMX3-0820B | мин. 164А, макс. 820А / мин. 164А, макс. 1230А |
| EMX3-0920B | мин. 184А, макс. 920А / мин. 184А, макс. 1380А |
| EMX3-0930C | мин. 186А, макс. 930А / мин. 186А, макс. 1395А |
| EMX3-1000B | мин. 200А, макс. 1000А / мин. 200А, макс. 1500А |
| EMX3-1200C | мин. 240А, макс. 1200А / мин. 240А, макс. 1800А |
| EMX3-1410C | мин. 282А, макс. 1410А / мин. 282А, макс. 2115А |
| EMX3-1600C | мин. 320А, макс. 1600А / мин. 320А, макс. 2400А |
Номиналы токов моделей в зависимости от подключения, высотных параметров и эксплуатационных параметров, смотрите в руководстве по эксплуатации.
Электрические схемы
| Модели с внутренним шунтирующим контактором | Модели без шунтирующего контактора | |||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||
|
|
В разных моделях напряжение управления подается на разные клеммы:
- С1 (110...210 VAC) — A1, A2
- С1 (220...440 VAC) — A2, A3
- С1 (24 VAC/VDC) — A1, A3
Документация
Документация на EMX3 представляет подробные рекомендации по монтажу, настройке и программированию устройства. В руководстве по эксплуатации приведены все возможные схемы подключения софт-стартера в систему с двигателем и указания по правильной работе в тех или иных режимах. Документы:
