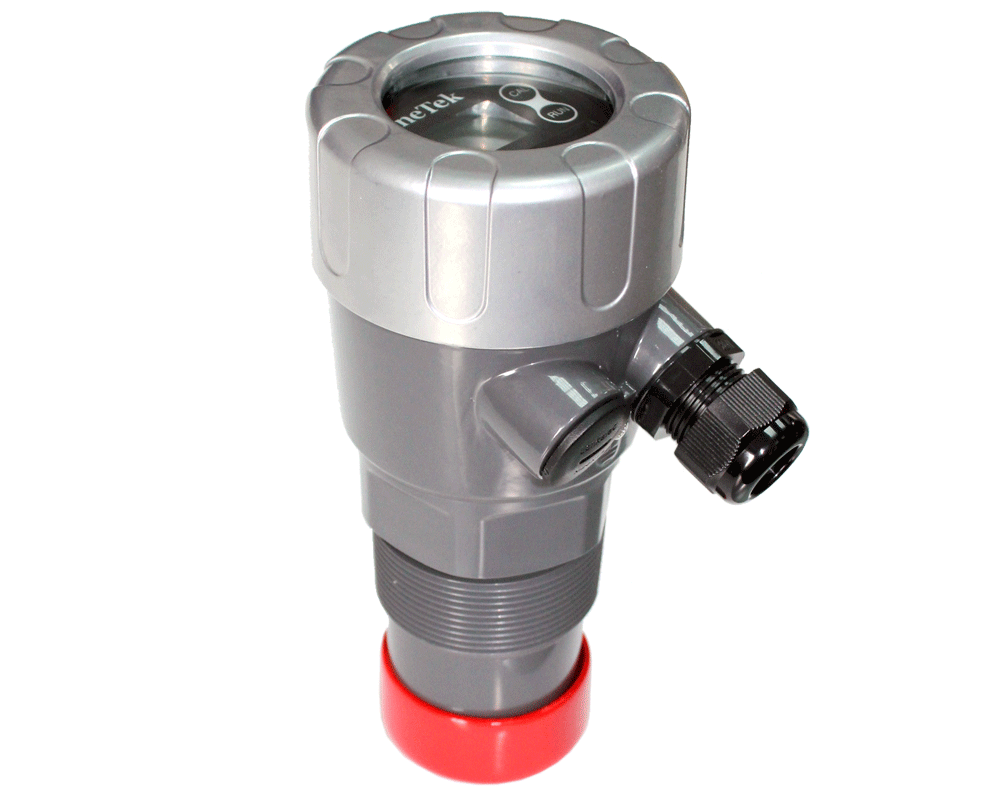

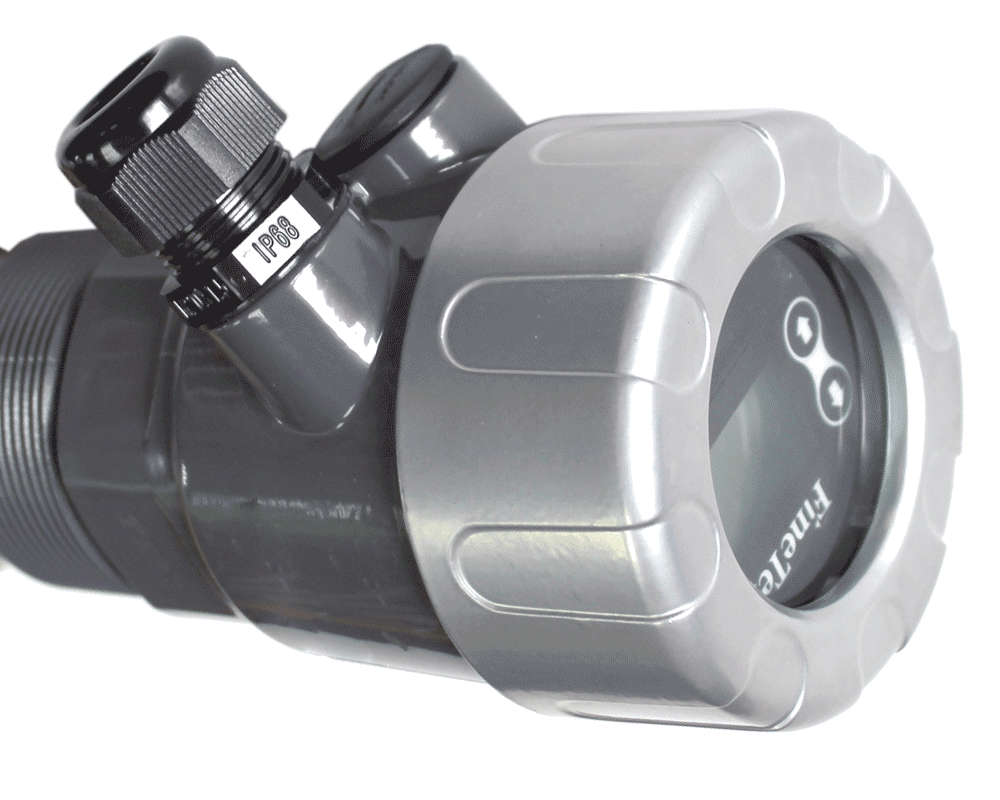

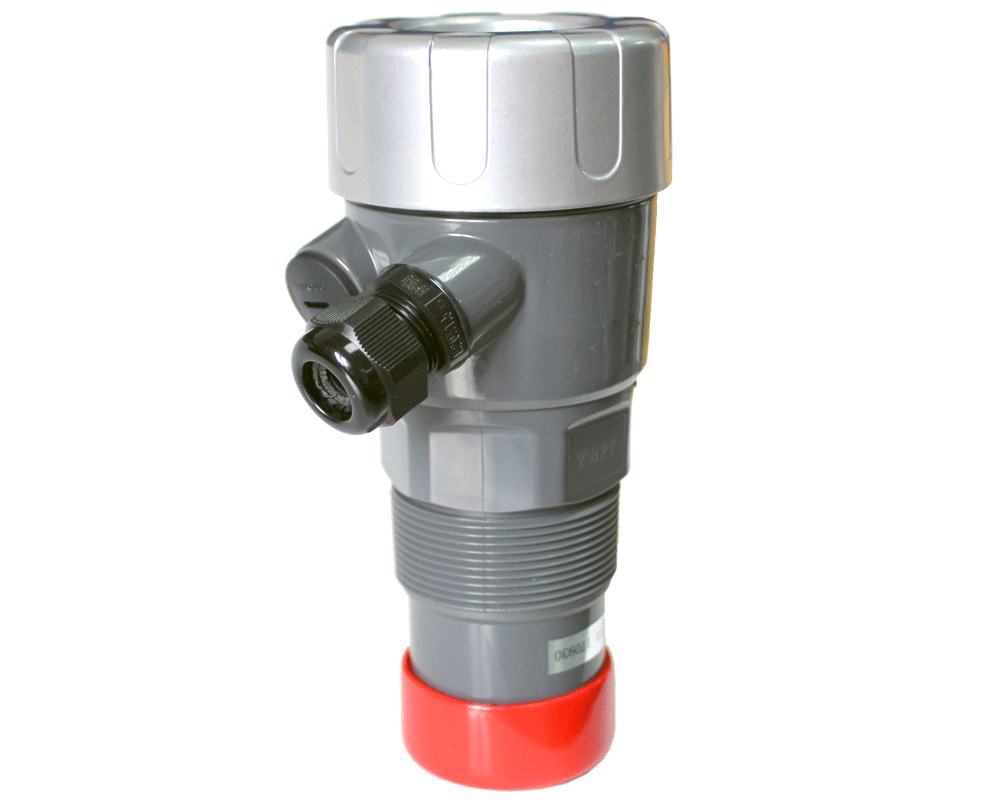

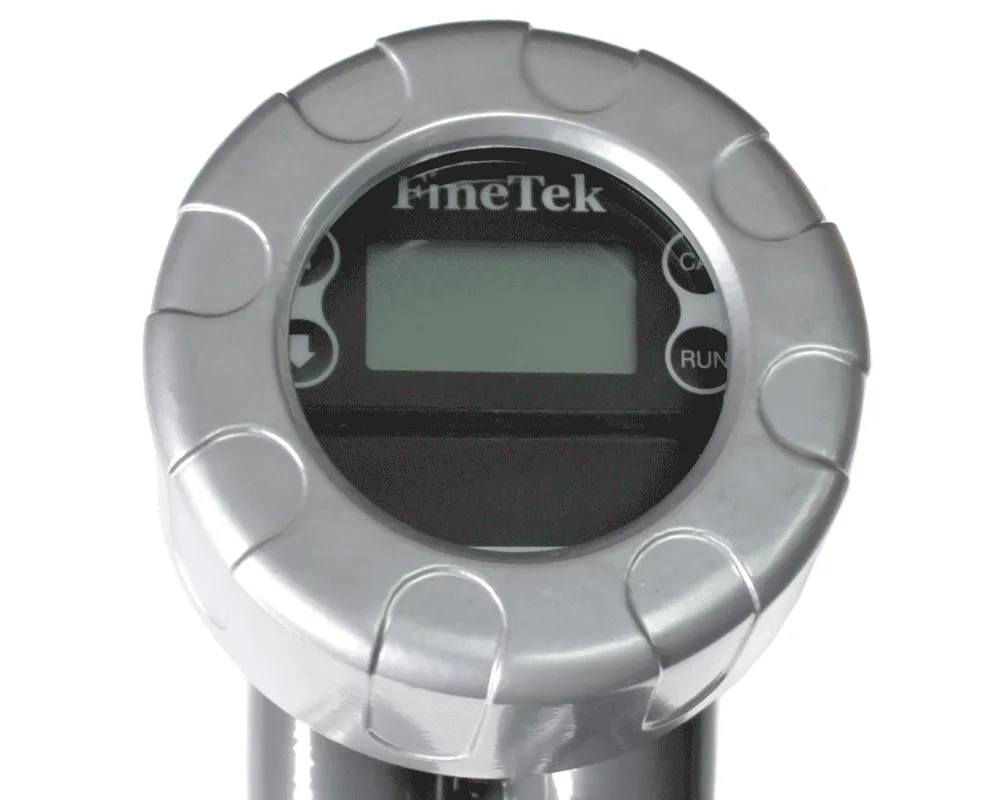

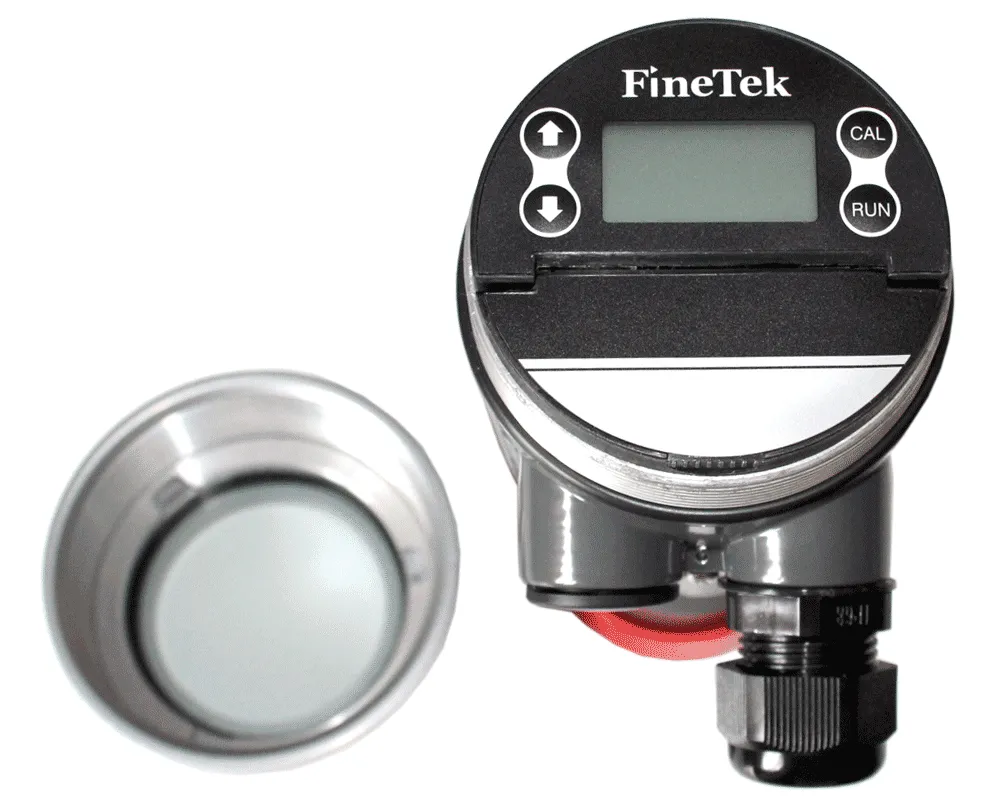

Ультразвуковые уровнемеры EAX в Санкт-Петербурге

Назначение ультразвуковых уровнемеров EAX

Прибор представляет класс ультразвуковых преобразователей уровня, который может измерять количество жидкости и сыпучего материла в ёмкости. Благодаря принципу работы измерение уровня вещества в баках, силосах и других типах ёмкостей проходит без непосредственного контакта со средой, что даёт возможность осуществлять монтаж или замену, а также проводить техническое обслуживание прибора, не прерывая технологический процесс.

Прибор схож с аналогичными ультразвуковыми уровнемерами, но имеет отличительную особенность. Заключается она в том, что прибор может запоминать препятствия на пути следования ультразвукового луча. Это, в свою очередь, даёт возможность установки уровнемера в ёмкостях со сварными или соединительными швами. Также уровнемеры серии EAX имеют встроенный модуль памяти с возможностью хранения событий около 10 лет.

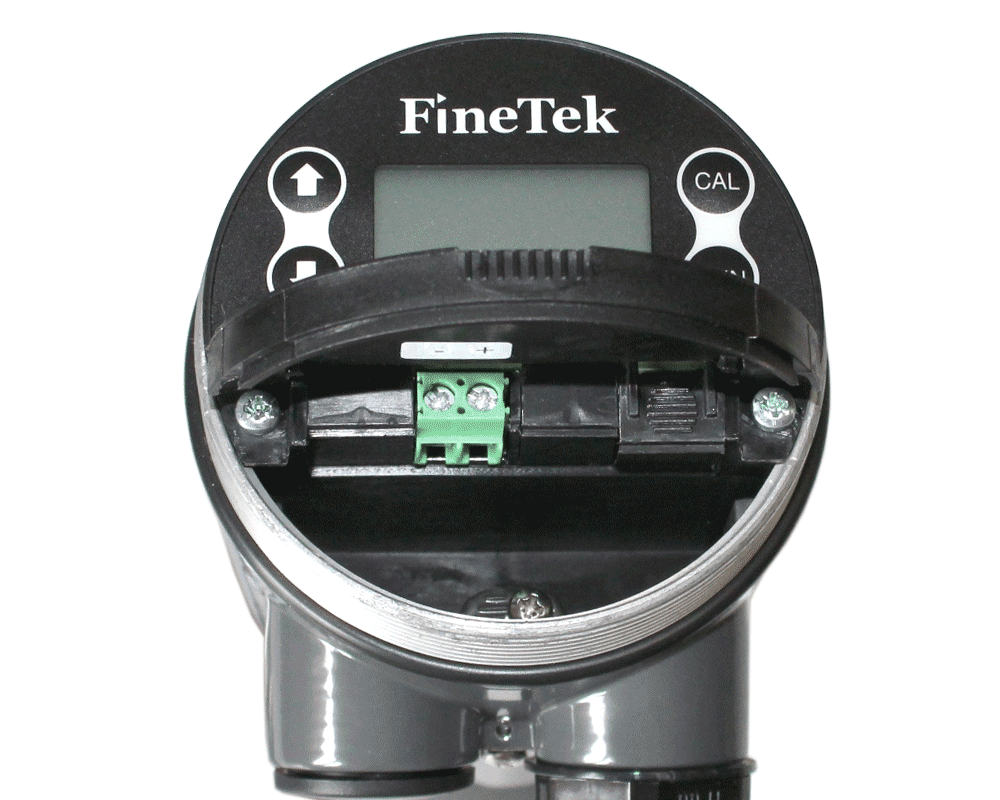

Настройка прибора производится либо на месте, с помощью кнопок управления под крышкой корпуса, либо дистанционно с помощью цифровых интерфейсов (по HART-протоколу).

Преимущества EAX

Уровнемер обладает следующими преимуществами:

• Высокая точность измерений;
• Измерение уровня жидкостей и сыпучих материалов;
• Независимость измерения от физических свойств материала;
• Хранение данных до 10 лет;
• Низкая стоимость;
• Простота монтажа и тех. обслуживания;

Принцип работы уровнемеров серии EAX

Для измерения количества вещества в баке, уровнемер EAX излучает ультразвуковые волны. Отражённая от поверхности измеряемого вещества волна улавливается приёмником. Уровнемер определяет высоту жидкости либо сыпучего вещества в ёмкости, рассчитывая время прохождения волны от излучателя до приёмника.

Уровень высчитывается по формуле: D = (334.1+0.6t) * T/2, где:

• D – расстояние, пройденное волной;
• t – Температура среды;
• T – время движения волны от излучателя до приёмника.

Опционально:

• Функция FER, которая позволяет запоминать препятствия на пути ультразвукового луча и игнорировать их в процессе измерения.

Пример установки в силосе

Датчик EAX устанавливают в силосе для измерения уровня зерна. Благодаря бесконтактному принципу работы материалы, из которых изготовлен уровнемер, не влияют на качество зерна, т.к. не вступают с ним в реакцию. Также у датчика EAX взрывобезопасное исполнение, что исключает опасность взрыва в запылённом силосе. На чертеже предоставлена схема работы датчика, здесь: H – высота силоса D –  расстояние от материала до сенсора (половина пути, преодолеваемого ультразвуковой волной) L – уровень зерна

Применение уровнемеров EAX

• Оборудование для очистки воды или сточных вод: насосы, открытые каналы, плотины и колодцы.
• Пищевая промышленность: измерение уровня масел, соусов и напитков.
• Химическая промышленность: измерение уровня краски, угля, смазок, эпоксидной смолы, известковой суспензии, воска и др.
• Нефтехимическая промышленность: дизель, мазут, спирты, растворители и т.п.

Характеристики серии уровнемеров EAX

• Устойчив к помехам
• Встроенный температурный компенсатор
• Не чувствителен к температуре, вязкости, плотности жидкости
• Высота измерения: 12 м
• Частота измерения: 50 кГц
• Напряжение питания: 7…30 В постоянного тока
• Потребляемая мощность: 0,5 Вт при питании 24 В
• Аналоговый выход: 4…20 мА, HART
• Высота измерения: 12 м при t -40…60°C; 8 м при t -40…70°C
• Точность: ±0,25%
• Температура процесса: -40…70°C
• Давление процесса: -0,5…3 бар
• Угол измерения: 7°
• Материалы: сенсор – PVDF, корпус – алюминиевый
• Память: >10 лет
• Защита: IP67
• Кабельный ввод: М20
• Резьба: 2” BSPT; 2” NPT
• Масса: 1 кг

Документация

• Каталог ультразвуковых уровнемеров серии EAX
