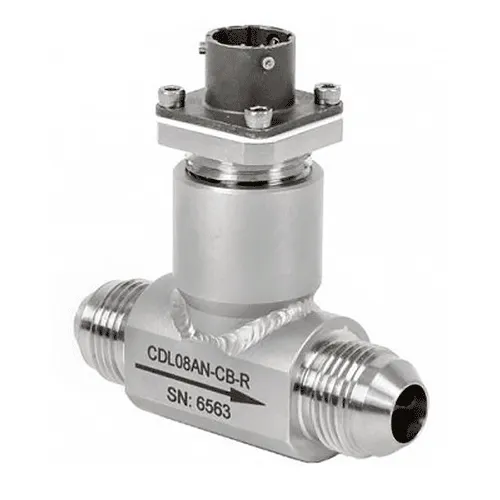

Турбинные расходомеры Cox в Санкт-Петербурге

Преимущества турбинных расходомеров Cox Exact с двойным ротором для высокоточного измерения расхода

• Самая высокая точность измерения в своём классе приборов;
• Наиболее широкий диапазон измеряемых значений расхода среди турбинных расходомеров;
• Корпус прибора, выполненный из нержавеющей стали, обеспечивает длительный эксплуатационный ресурс в самых жёстких условиях.

Расходомер оборудован уникальной встроенной системой датчиков, невосприимчивой к вибрационным воздействиям. Высокая чувствительность прибора обеспечена применением специальных керамических подшипников со сверхнизким сопротивлением.

Двухроторная конструкция позволяет устранить эффект ускорения рабочего колеса при завихрении потока жидкости, благодаря чему не нужно применять специальные противотурбулентные приспособления.

При установке расходомера примыкание прямых фрагментов трубопровода не является обязательным условием. Это обеспечивает простой монтаж, снижение затрат и возможность установки прибора в любом удобном месте.

Принцип работы турбинных расходомеров Cox Exact

Принцип измерения основан на том, что частота вращения роторов пропорциональна величине скорости перемещения потока, или мгновенному значению расхода жидкости. Таким образом, определение расхода заключается в непрерывном измерении частоты вращения ротора и преобразовании данных для получения результата в требуемых единицах.

Основу расходомера турбинного типа составляет турбина, расположенная в корпусе прибора вдоль измеряемого движущегося потока. Турбина расходомера Cox Exact представляет сбой два рабочих колеса (ротора), расположенных на одном валу. Рабочие колёса оборудованы лопастями (лопатками). Под воздействием протекающего через расходомер потока жидкости, рабочие колёса турбины совершают вращательное движение.

Роторы вращаются в противоположных направлениях. Поток, выходящий из первого ротора, изменяет угол падения на второй ротор. Из-за вихревого эффекта один ротор замедляется, а другой ускоряется на такой же процент. В сумме система остаётся постоянной независимо от влияния вихревого эффекта на обороты роторов.

Угловая скорость вращения рабочих колёс турбинного расходомера определяется с помощью датчика Холла, формирующего импульсы при прохождении лопаток вращающейся турбины через зону контроля. Импульсы датчика поступают в измерительную электронную схему, где частота их следования подвергается преобразованию в числовое значение объёмного расхода жидкой среды.

Применяемость расходомеров Cox Exact

Прецизионность турбинного расходомера жидкости Cox Exact, оснащённого двумя роторами, позволяет использовать его в областях, где важна высокая точность измерений:

• аэрокосмическая и автомобильная промышленность;
• станкостроение и точное машиностроение;
• химическое и фармацевтическое производство, требующее точной дозировки реагентов;
• нефтяная отрасль;
• в пищевом и кондитерском производстве;
• при производстве алкогольных и безалкогольных напитков.

Технические характеристики турбинных расходомеров Cox Exact

• Сечение присоединяемых трубопроводов: от 6,3 до 101,6 мм;
• Диапазон расхода жидкости: от 0,1 до 5700 л/мин;
• Повторяемость: ±0,02%;
• Температура рабочей среды: от -270°C до +150°C;
• Относительная погрешность: ±0,15%;
• Рабочее давление: от 0 до 206 бар;
• Двухчастотные выходы.

Доступны другие значения рабочего давления в зависимости от конструкции концевых соединителей.

При выборе конкретной модели расходомера кроме основных технических параметров изделия следует учитывать ряд других факторов:

• основное предназначение системы,
• особенности рабочей среды,
• трубную конфигурацию и т.п.

Во избежание ошибок и лишних затрат стоит обратиться к техническим специалистам, которые помогут выбрать и купить расходомер Cox Exact с двойным ротором для высокоточного измерения расхода с корректными характеристиками под определённую задачу.

Документация

• Каталог расходомеров Cox Exact
• Опросный лист на расходомеры
• Свидетельство об утверждении типа средств измерений
