Тросовые датчики перемещений DWP в Санкт-Петербурге

Назначение тросиковых датчиков OPKON DWP

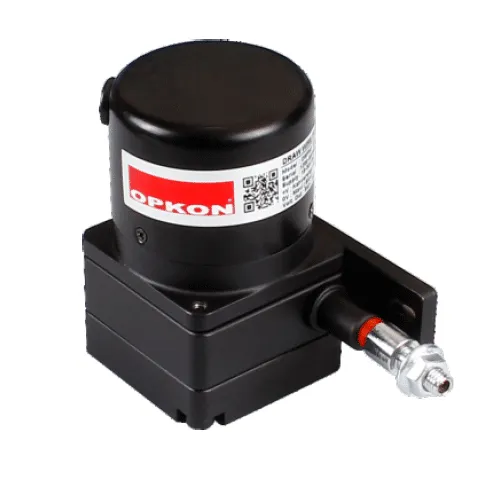

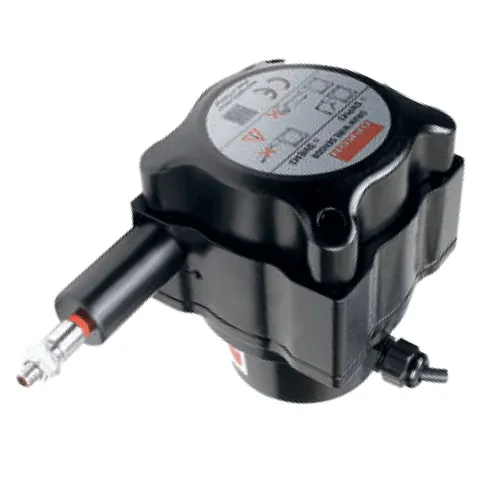

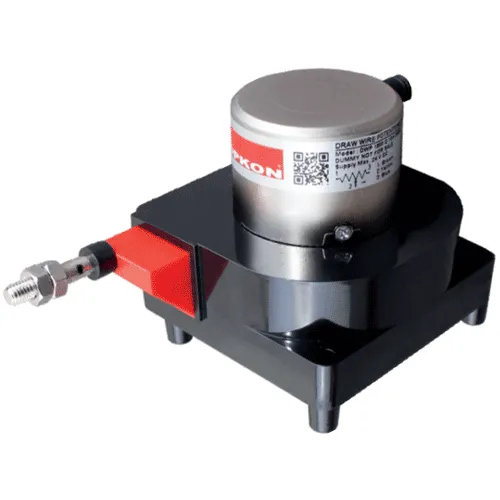

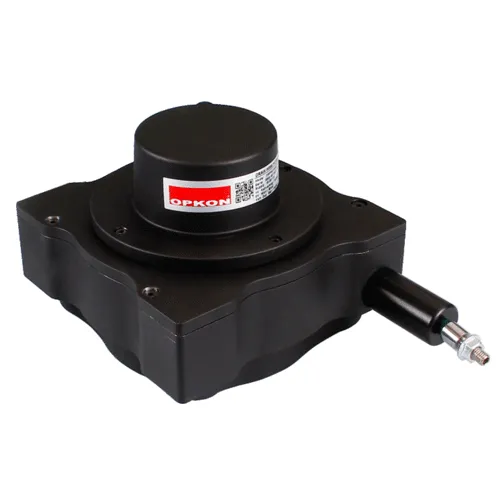

Тросиковый датчик перемещения серии DWP от OPKON представляет собой компактное устройство, выполненное в едином корпусе со степенью защиты IP54/65. С его помощью можно контролировать положение линейно перемещающегося механизма.

Принцип действия основывается на работе многооборотного потенциометра, который приводится в движение стальным тросиком. Трос одной стороной прикреплен к потенциометрическому преобразователю, а другой монтируется к контролируемому объекту. При движении объекта в одну сторону, трос разматывается, а в обратную – наматывается. При этом происходит изменение сопротивления, которое преобразуется в токовый сигнал на выходе пропорционально занимаемой позиции контролируемого механизма. В зависимости от модели имеется возможность измерять перемещение в диапазоне от 100 до 8250 мм.

Конструкция тросового датчика перемещения состоит из двух изолированных частей. Первая – это потенциометр, вторая – механическая часть с тросом и натяжителем. Это позволяет использовать прибор в агрессивной среде при условии, что часть с потенциометром находится в безопасной зоне, а стальной трос может контактировать с вредными технологическими веществами.

Измеритель положения не требует применения вторичных преобразователей, так как на его выходе формируется сигнал постоянного тока в диапазоне 0…20 мА, 0…10 В, 4…20 мА. Его легко интегрировать в любую существующую систему автоматического управления и контроля, где используются входные аналоговые модули контроллера. Также возможно организовать локальный контур управления, подключив датчик к регулятору или вторичному устройству.

Модификации тросовых датчиков перемещений DWP

Датчики перемещения серии DWP могут быть выполнены в разном исполнении, в зависимости от необходимых условий работы. К заказу доступны модели:

Модель		Диапазон измерения	Точность	Материал корпуса	Степень защиты корпуса
DWP		500, 900, 1800, 3600 мм	0,5% 0,1% 0,05%	Алюминий, Сталь, пластик ABS	IP54
DWPM1		100…1200 мм	0,5%	Алюминий	IP54
DWPM3		3500…8250 мм	0,5%	Алюминий	IP65

Преимущества тросиковых датчиков перемещений OPKON DWP

Тросовый датчик линейного перемещения серии DWP подходит для контроля положения самых ответственных механизмов. Прочное и надежное конструктивное исполнение гарантирует долгий срок службы и высокую точность измерений даже при механических нарушениях в работе контролируемых объектов. Из других достоинств следует выделить:

• Простая установка. Для монтажа не требуется много места.
• Стальной трос имеет отличные прочностные свойства. Способен выдержать влияние вредной среды и различные механические нагрузки.
• В линейке DWP представлены модели с возможностью контроля перемещения до 8 метров.
• Интеграция в любую существующую АСУ ТП за счет аналогового выходного сигнала по току.
• Прочный алюминиевый корпус, который может быть установлен в любом положении.

Применение тросового датчика OPKON DWP

Тросиковый датчик линейного перемещения по своему принципу действия и эксплуатационным характеристикам отлично подходит для работы с разным оборудованием. Примеры:

• подъемные механизмы;
• гидравлические и пневматические цилиндры;
• реечные задвижки;
• краны;
• распиловочные и металлорежущие станки;
• станочные агрегаты и др.

Главное условие для применения прибора – линейное перемещение контролируемого объекта. За счет тросового вытяжного механизма датчику не страшен небольшой люфт, так как тросик имеет свободный ход и высокий ресурс на истирание.

Технические характеристики датчика тросовых перемещений DWP

Серия тросовых датчиков DWP имеет следующие технические параметры:

• Диапазон измерения: от 100 до 8250 мм
• Точность: от 0,05% до 0,5%
• Напряжение питания: макс. 24В (постоянного тока); 15…30 В (выходной ток)
• Сигнал на выходе: 0…20 мА, 4…20 мА, 0…10 В
• Подключение: кабель 2,5 м
• Материал корпуса: алюминий, сталь, пластик ABS
• Температура эксплуатации: -20…+80°C
• Температура хранения: -30…+90°C
• Степень защитного исполнения: IP54, IP65

Габаритные размеры и электрическое подключение

Тросиковые датчики DWP выполнены в компактных корпусах, которые не требуют много свободного пространства для установки. Их габариты представлены далее:

DWP

DWPM1

DWPM3

Документация

Более подробно ознакомиться с техническими параметрами, схемами подключения и размерами устройств линейки DWP можно с помощью следующей документации:

• Тросовые датчики перемещений DWP
• Тросовые датчики перемещений DWPM1
• Тросовые датчики перемещений DWPM3
• Паспорт на тросовые датчики перемещений серии DWP
