Термоконтроллеры с ПИД-регулятором Autonics TCN
Термоконтроллеры с функцией ПИД-регулирования из серии Autonics TCN представляют собой модифицированную версию экономичных контроллеров. В отличие от предыдущего поколения версия термоконтроллеров TCN снабжена двумя дисплеями, предназначенными для визуализации текущего значения температуры и значения уставки.
Термоконтроллеры с ПИД-регулятором Autonics TCN гарантируют стабильную работу и высокую точность настройки при минимальном времени измерения температуры.
|
Советуем
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: TCN4S-24R
Температурный контроллер TCN4S-24R предназначен для управления разнообразными технологическими процессами, связанными с нагреванием, охлаждением, а также для поддержания необходимого уровня температуры. ПИД-регулятор контроллера обеспечивает более точное управление заданными параметрами.
|
4 500 руб./шт
-
+
Заказать
|
||||||||
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: TCN4H-24R
Температурный контроллер TCN4H-24R предназначен для управления разнообразными технологическими процессами, связанными с нагреванием, охлаждением, а также для поддержания необходимого уровня температуры. ПИД-регулятор контроллера обеспечивает более точное управление заданными параметрами.
|
7 660 руб./шт
-
+
Заказать
|
||||||||
|
Советуем
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: TCN4M-24R
Температурный контроллер TCN4M-24R предназначен для управления разнообразными технологическими процессами, связанными с нагреванием, охлаждением, а также для поддержания необходимого уровня температуры. ПИД-регулятор контроллера обеспечивает более точное управление заданными параметрами.
|
6 900 руб./шт
-
+
Заказать
|
||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: TCN4S-22R
Температурный контроллер TCN4S-22R предназначен для управления разнообразными технологическими процессами, связанными с нагреванием, охлаждением, а также для поддержания необходимого уровня температуры. ПИД-регулятор контроллера обеспечивает более точное управление заданными параметрами.
|
8 380 руб./шт
-
+
Заказать
|
||||||||
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: TCN4L-24R
Температурный контроллер TCN4L-24R предназначен для управления разнообразными технологическими процессами, связанными с нагреванием, охлаждением, а также для поддержания необходимого уровня температуры. ПИД-регулятор контроллера обеспечивает более точное управление заданными параметрами.
|
7 500 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: TCN4S-24R-P
Температурный контроллер TCN4S-24R-P предназначен для управления разнообразными технологическими процессами, связанными с нагреванием, охлаждением, а также для поддержания необходимого уровня температуры. ПИД-регулятор контроллера обеспечивает более точное управление заданными параметрами...
|
8 740 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: TCN4H-22R
Температурный контроллер TCN4H-22R предназначен для управления разнообразными технологическими процессами, связанными с нагреванием, охлаждением, а также для поддержания необходимого уровня температуры. ПИД-регулятор контроллера обеспечивает более точное управление заданными параметрами.
|
6 730 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: TCN4S-22R-P
Температурный контроллер TCN4S-22R-P предназначен для управления разнообразными технологическими процессами, связанными с нагреванием, охлаждением, а также для поддержания необходимого уровня температуры. ПИД-регулятор контроллера обеспечивает более точное управление заданными параметрами...
|
8 740 руб./шт
-
+
Заказать
|
||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.

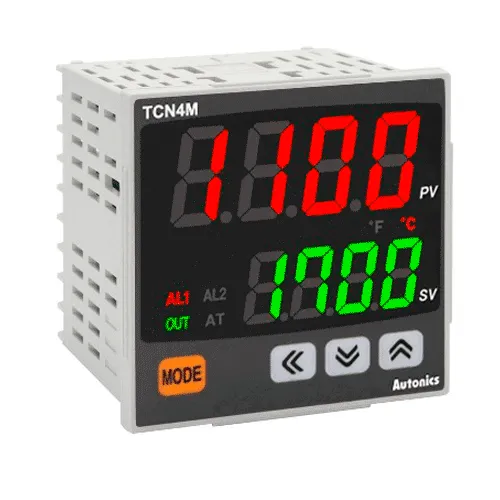

Артикул: TCN4M-22R
Температурный контроллер TCN4M-22R предназначен для управления разнообразными технологическими процессами, связанными с нагреванием, охлаждением, а также для поддержания необходимого уровня температуры. ПИД-регулятор контроллера обеспечивает более точное управление заданными параметрами.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.

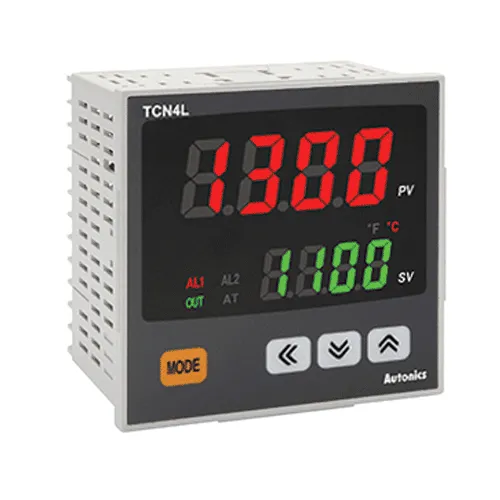

Артикул: TCN4L-22R
Температурный контроллер TCN4L-22R предназначен для управления разнообразными технологическими процессами, связанными с нагреванием, охлаждением, а также для поддержания необходимого уровня температуры. ПИД-регулятор контроллера обеспечивает более точное управление заданными параметрами.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||
Преимущества термоконтроллеров Autonics TCN
Термоконтроллеры Autonics TCN имеют несколько преимуществ перед аналогичными устройствами, в том числе с ПИД-регуляторами:
- двойной дисплей для индикации текущей величины температуры и установленного заданного значения,
- возможность работы с большим выбором датчиков температуры, включая термометры сопротивления и термопары,
- оптимальное регулирование температуры с помощью усовершенствованного процесса ПИД-регулирования,
- высокая скорость получения результатов измерения,
- возможность подключения устройства по релейному выходу или твердотельному релейному выходу,
- поддержка двух сигнализационных аварийных выходов,
- поддержка циклического или фазового управления при работе от источника питания переменного тока,
- компактный корпус устройства с возможностью встраивания в узкие шкафы и оборудование,
- низкая стоимость.
Принцип работы Autonics TCN
Термоконтроллеры с ПИД-регулятором Autonics TCN работают по универсальной схеме приборов с ПИД-регулированием температуры.
Управление термоконтроллер Autonics TCN осуществляет при формировании управляющего сигнала на базе трех составляющих:
- пропорциональная, определяющая величину разности между измеряемым значением температуры и заданным,
- интегрирующая, показывающая интеграл данной разности по времени за измеренный промежуток,
- дифференцирующая, характеризующая скорость изменения разности с течением времени.
Исходя из этих трех величин, выходной сигнал управления термоконтроллера регулирует изменение температуры, подводя ее к заданному значению. При этом может учитываться как сумма всех трех значений, так и отдельно пропорциональная составляющая или пропорциональная в сумме с одной из двух других.
Управление параметрами работы термоконтроллера Autonics TCN происходит с помощью сенсорного управления на панели корпуса.
Область применения термоконтроллеров Autonics TCN с ПИД-регулированием
Термоконтроллеры с ПИД-регулятором Autonics TCN могут применяться в различных отраслях промышленности для управления термическими процессами:
- металлургическая отрасль, включая добычу и переработку металлов, сплавов, изделий из них,
- нефтегазовая отрасль,
- сельскохозяйственная промышленность и производство продуктов питания,
- системы водоснабжения,
- энергетическая отрасль и т.д.
Термоконтроллеры Autonics TCN подойдут для обеспечения обратной связи и регулирования температуры различного оборудования: сушильных камер, печей, систем отопления и многих других.
Технические характеристики Autonics TCN
Термоконтроллеры с ПИД-регулятором Autonics TCN представлены в четырех основных моделях:
| Модель | Размер знака. Текущее значение / Уставка |
Вес |
| TCN4S | 7x15 мм / 5х9,5 мм | 100 г |
| TCN4M | 9,5x20 мм / 7,5x15 мм | 133 г |
| TCN4H | 7x14,6 мм / 6х12 мм | 124 г |
| TCN4L | 11x22 мм / 7х14 мм | 179 г |
Общие технические характеристики термоконтроллеров Autonics TCN приведены в таблице:
| Требуемый источник электропитания | переменного тока | 100–240В~ при частоте 50/60Гц | |
| постоянного/переменного тока | 24В~ при частоте 50/60Гц 24–48В= |
||
| Разрешенный диапазон напряжения питания | 90–110 % от расчетного значения | ||
| Потребляемая мощность устройства | Не более 5ВА на переменном источнике питания | ||
| Не более 3Вт на источнике постоянного тока | |||
| Тип светодиодного дисплея | два 7-ми сегментных 4-х значных светодиодных дисплея: красный для текущего значения, зеленый - для значения уставки. |
||
| Тип входа датчика температуры | Термометр сопротивления | DPt100Ом, Cu50Ом при разрешенном линейном сопротивлении не более 5Ом на провод | |
| Термопара | 6 вариантов: K(CA), J(IC), L(IC), T(CC), R(PR), S(PR) | ||
| Точность измерения устройства | Термометр сопротивления | При комнатной температуре (около 23°C±5°C): (текущая величина±0,5% или±1°C, большее значение)±1 знак Вне пределов комнатной температуры: (текущая величина±0,5% или±2°C, большее значение)±1 знак Для модели TCN4S-P дополнительно±1°C по норме точности |
|
| Термопара | |||
| Управляющий выход | Релейный | 250В~, 3А, 1 a | |
| Твердотельно-релейный | 12В= ±2В, не более 20мА | ||
| Выход сигнализации | Выход сигнализации 1, релейный выход сигнализации 2 типа 250В~, 1А, 1а | ||
| Варианты регулирования работы термоконтроллера | выключен/выключен, П – пропорциональный, ПИ – пропорционально-интегрирующия, ПД – пропорционально-дифференцирующий, ПИД-регулирование |
||
| Гистерезис устройства | 1...100oC, измен. | ||
| Пределы пропорционального регулирования (П) | 0,1...999,9oC | ||
| Интегральная составляющая расчета (И) | 0–9999 с | ||
| Дифференциальная составляющая (Д) | 0–9999 с | ||
| Время регулирования температуры | 0,5–120,0 с | ||
| Ручная регулировка значения | 0,0–100,0% | ||
| Скорость (период) измерения | 100 мс | ||
| Диэлектрическая прочность прибора | При переменном токе | 2000В~ при частоте 50/60 Гц продолжительностью до 1 минуты между зажимом питания и входным зажимом | |
| При постоянном/переменном токе | 1000В~ при частоте 50/60 Гц продолжительностью до 1 минуты между зажимом питания и входным зажимом | ||
| Ресурс работы реле прибора | Механический | Не менее 5 000 000 повторений по каждому выходу | |
| Электрический | Не менее 200 000 повторений по управляющему выходу при резистивной нагрузке 250В~, 3А Не менее 300 000 повторений по аварийным выходам при резистивной нагрузке 250В~, 1А |
||
| Устойчивость к внешней вибрации | Амплитуда до 0,75мм при частоте в пределах 5–55 Гц по любой из осей X, Y, Z продолжительностью до 2 часов | ||
| Изоляционное сопротивление устройства | Не менее 100МОм при 500В= по мегомметру | ||
| Устойчивость к внешним помехам | Шум прямоугольной формы до ±2 кВ по фазам R и S при ширине импульса до 1мкс от имитатора шума | ||
| Хранение информации в памяти прибора | Около 10 лет при условии работы с полупроводниковой энергонезависимой памятью | ||
| Требования к хранению и эксплуатации | Температура | Работа при –10...+50oC Хранение при –20...+60oC |
|
| Допустимая влажность | 35–85% | ||
| Тип изоляции термоконтроллера | Усиленная или двойная изоляция с диэлектрической прочностью между цепями питания и измеряемым входом при работе с переменным током 2кВ, при работе с переменным/постоянным током – 1 кВ | ||
Конфигуратор заказа Autonics TCN
| Код заказа | T | CN | 4 | S | - | 2 | 4 | R | - | P | ||
| Тип | Температурный контроллер | T | ||||||||||
| Способ настройки уставки | c помощью кнопок на лицевой панели | CN | ||||||||||
| Разрядность дисплея | 9999 (4 знака) | 4 | ||||||||||
| Размер | DIN W48×H48мм | S | ||||||||||
| DIN W72×H72мм | M | |||||||||||
| DIN W48×H96мм | H | |||||||||||
| DIN W96×H96мм | L | |||||||||||
| Дополнительный выход | Аварийная сигнализация 1 + Аварийная сигнализация 2 | 2 | ||||||||||
| Питание | 24ВAC 50/60Гц, 24-48В DC | 2 | ||||||||||
| 100-240В AC 50/60Гц | 4 | |||||||||||
| Выход управления | Релейный выход + SSR выход | R | ||||||||||
| Способ монтажа | с помощью болта | без обозначения | ||||||||||
| с помощью разъема (только для модели TCN4S) | P | |||||||||||
Документация
Термоконтроллеры с ПИД-регулятором Autonics TCN сопровождаются подробной инструкцией для простого освоения устройства:
- Каталог моделей серии TCN
- Инструкция по эксплуатации термоконтроллеров Autonics TCN
- Паспорт на термоконтроллеры Autonics TCN
