Термоконтроллеры Autonics T4LP
Температурные контроллеры Autonics T4LP с ПИД-регулятором предназначены для двухконтурного управления температурой в различных технологических процессах.
Схема двухконтурного регулирования позволяет одновременно управлять повышением и понижением температуры по двум управляющим выходам контроллеров Autonics T4LP. Дополнительный выход может использоваться в качестве выхода сигнализации.
В наличии Быстрый просмотр
|
В наличии: Мало

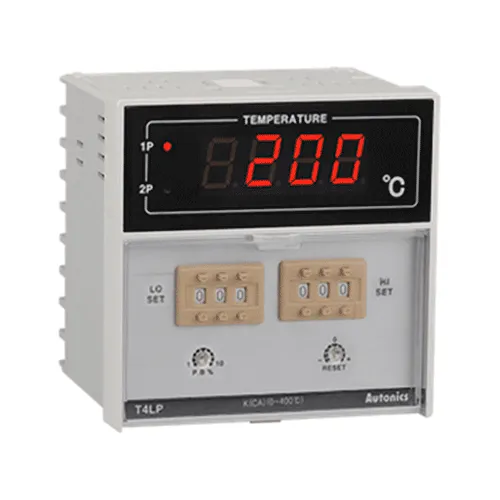

Артикул: T4LP-B4SJ4C-N
Температурный контроллер T4LP-B4SJ4C-N предназначен для управления разнообразными технологическими процессами, связанными с нагреванием, охлаждением, а также для поддержания необходимого уровня температуры. ПИД-регулятор контроллера обеспечивает более точное управление заданными параметра...
|
Цена:
18 290 руб./шт
-
+
Заказать
Купить в 1 клик
|
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3SRFC
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP
Температурный контроллер, 96х96мм, 4 разр., 2 мех. уставка, 110/220VAC
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3RRFC
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B4RK2C
Температурный контроллер, 96х96мм, 4 разр., 2 мех. уставка, 110/220VAC
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3RKCC
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3RP4C
Температурный контроллер, 96х96мм, 4 разр., 2 мех. уставка, 110/220VAC
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3SP2C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3SK8C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3CKCC
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3RK8C
Температурный контроллер, 96х96мм, 4 разр., 2 мех. уставка, 110/220VAC
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3SK4C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3SKCC
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3RP2C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3CP2C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3SJ4C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3RK4C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3CJ4C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3SP4C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3RJ4C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3CP4C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3CK4C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3CK8C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T4LP-B3CRFC
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
Преимущества термоконтроллеров Autonics T4LP
Термоконтроллеры Autonics T4LP с функцией ПИД-регулятора обладают рядом преимуществ перед аналогичными устройствами для контроля температуры:
- двухконтурное регулирование температуры,
- сниженная погрешность измерения,
- одновременное управление нагревом и охлаждением,
- дополнительный выход для управления или сигнализации,
- светодиодный индикатор работы,
- управление работой с помощью кнопок на корпусе.
Принцип работы Autonics T4LP
Температурные контроллеры Autonics T4LP с ПИД-регулятором имеют простой принцип работы, общий для всех термоконтроллеров с ПИД-регулированием.
При первичной настройке работы термоконтроллера T4LP от Autonics указывается необходимый уровень температуры, а также режим регулирования. Для сбора информации о текущем уровне контролируемой температуры к контроллеру подключается термодатчик.
Полученные датчиком данные сравниваются со значением, указанным в настройках. При отличии текущего уровня от заданного значения температурный контроллер T4LP формирует выходной сигнал для исполнительного оборудования. Двухконтурное регулирование позволяет одновременно управлять уменьшением или повышением температуры через два управляющих выхода.
ПИД-регулятор позволяет помимо дискретного режима использовать пропорциональное регулирование с помощью температурных контроллеров версии Autonics T4LP.
Возможность применения термоконтроллеров Autonics T4LP с ПИД-регулятором
Температурные контроллеры Autonics T4LP с ПИД-регулятором подойдут для различных технологических процессов, связанных с термической обработкой.
Контроллеры T4LP подойдут для нагревательных или охлаждающих процессов в различных отраслях:
- производство и переработка металлов, сплавов, металлических изделий, термическая обработка металлов,
- переработка нефти, газа, нефтепродуктов,
- теплоэнергетика,
- производство продуктов питания,
- химическая промышленность и другие.
Технические характеристики Autonics T4LP
Температурные контроллеры Autonics T4LP с ПИД-регулятором имеют общие технические характеристики для всех модификаций:
| Источник питания | 100-240В~ при 50/60Гц | |
| Допустимое напряжение | 90-110% от номинального | |
| Потребляема мощность | 3ВА | |
| Индикатор | 7-сегментный светодиодный дисплей | |
| Размер цифры (ШxВ) | 9,5x14x2 мм | |
| Точность индикации | Полная шкала ±0,5% ±1 разряд | |
| Тип установки | Цифровой | |
| Точность уставки | Полная шкала ±0,5% | |
| Вход датчика температуры | Термопара | K(CA), J(IC), R(PR) |
| Термосопротивление | Pt100Ом | |
| Входное сопротивление | Термопара | Максимум 100Ом |
| Термосопротивление | 5Ом на провод | |
| Тип управления | Вкл./выкл. | Гистерезис: полная шкала 0,2~ ±3% |
| Пропорциональный | Зона пропорционального регулирования: полная шкала 1–10% от шкалы переменных, период: 20 секунд от полной шкалы | |
| Сброс VR диапазона | Полная шкала ±3% (для контроля отклонений) | |
| Выход управления | Реле | 250В~ 3А 1с 250В~ 2А 1с |
| Твердотельное реле | 12В= ±3В при нагрузке 20мА максимум | |
| Выход по току | 4…20мА при сопротивлении 600Ом максимум | |
| Самодиагностика | Встроенная функция отключения | |
| Входное сопротивление | Не менее 100МОм на 500В= | |
| Пробивное напряжение | 2000В при 50/60Гц в течение 1 минуты | |
| Помехозащита | ±2кВ длительностью не более 1мкс | |
| Виброустойчивость | Предельная | Амплитудой не более 0,75мм, частотой 10-55Гц по любой оси в течение 1 часа |
| Допустимая | Амплитудой не более 0,5мм, частотой 10-55Гц по любой оси в течение 10 минут | |
| Ударопрочность | Предельная | Не более 300м/с2 по любым из 3-х направлений |
| Допустимая | Не более 100м/с2 по любым из 3-х направлений | |
| Цикл реле | Предельный | Минимум 10 000 000 |
| Допустимый | Минимум 10 000 000 (250В~ 3А резистивная нагрузка 3А) | |
| Рабочая температура | -10…+50oC | |
| Температура хранения | -25…+65oC | |
| Влажность | 35…85% | |
| Размер корпуса (ШВД) | 96x96x118 мм | |
| Вес | 487 г | |
Схема подключения контроллера T4LP
Конфигуратор подбора модели термоконтроллера T4LP
| Расшифровка кода модели | T | 4 | L | P | - | B | 3 | R | P | 4 | C | |
| Измеряемые данные | Температура | T | ||||||||||
| Разряд | 4 разряда | 4 | ||||||||||
| Размер | DIN Ш96xВ96мм | L | ||||||||||
| Аварийный или дополнительный выход | Тип с двойной уставкой | P | ||||||||||
| Выход управления | Вкл./выкл. Пропорциональное регулирование | B | ||||||||||
| Источник питания | 110…220В~ при 50/60Гц | 3 | ||||||||||
| Тип выхода | Выход реле | R | ||||||||||
| Выход для твердотельного реле | S | |||||||||||
| Токовый выход (4-20мА=) | C | |||||||||||
| Тип температурного датчика | Pt100Ом | P | ||||||||||
| J(IC) | J | |||||||||||
| K(CA) | K | |||||||||||
| R(PR) | R | |||||||||||
| Температурный диапазон | 0…199,9 | 2 | ||||||||||
| 0…399 | 4 | |||||||||||
| 0…799 | 8 | |||||||||||
| 0…1200 | C | |||||||||||
| 600…1600 | F | |||||||||||
| Единицы измерения | oC | C | ||||||||||
Документация
Температурные контроллеры Autonics T4LP поставляются с подробной технической документацией для интеграции в рабочую схему и управления устройством:
