Термоконтроллеры с ПИД-регулятором Autonics KPN
Высокопроизводительные и высокоточные контроллеры Autonics серии KPN – это устройства для автоматизированного управления температурой промышленного оборудования, которые легко встраиваются в любую систему управления, благодаря совместимости с большим количеством датчиков температуры.
В наличии Быстрый просмотр
|
В наличии: Мало
Артикул: KPN5319-200
|
16 070 руб./шт
-
+
Заказать
|
|
Быстрый просмотр
|
Срок отгрузки 150 дн.

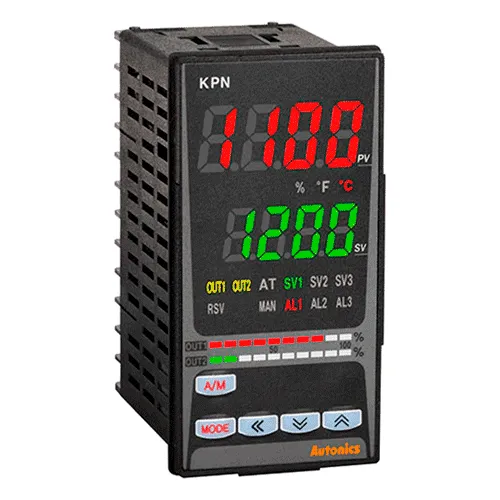

Артикул: KPN5300-230
Температурный контроллер KPN5300-230 предназначен для управления разнообразными технологическими процессами, связанными с нагреванием, охлаждением, а также для поддержания необходимого уровня температуры. ПИД-регулятор контроллера обеспечивает более точное управление заданными параметрами...
|
34 300 руб./шт
-
+
Заказать
|
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: KPN5311-230
Температурный контроллер KPN5311-230 предназначен для управления разнообразными технологическими процессами, связанными с нагреванием, охлаждением, а также для поддержания необходимого уровня температуры. ПИД-регулятор контроллера обеспечивает более точное управление заданными параметрами...
|
36 690 руб./шт
-
+
Заказать
|
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: KPN5300-20
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Особенности термоконтроллеров Autonics KPN
Отличительной особенностью высокоточных термоконтроллеров Autonics серии KPN является высокая частота дискретизации, достигающая 50 мс, и точность отображения на уровне ±0,3%. Пользователю доступны ручная и автоматическая настройка контроллера, а также опционально возможно управление с ПК (RS485, USB) в программе DAQMaster. Малые габариты и четкое отображение параметров на дисплее позволяют установить термоконтроллер в любых, даже труднодоступных местах.
Высокопроизводительные и высокоточные контроллеры Autonics серии KPN участвуют в работе автоматизированного технологического процесса в условиях промышленного производства и призваны решать задачи контроля за температурой сырья, камеры или помещения, отображения текущего состояния температурных режимов, управления нагревом и охлаждением, управления другими исполнительными устройствами, поддержания заданных температур.
Схемотехника устройств позволяет интегрировать их в любые автоматизированные системы и использовать совместно с программным обеспечением.
Принцип работы контроллеров температуры KPN
Контроллер KPN, построенный на базе ПИД-регулятора, получает информацию от температурного датчика, находящегося в сырье или контролируемом помещении. В соответствии с этой информацией устройство выдает сигнал для включения охладительного либо нагревательного оборудования. Сигнал несет в себе три составляющие: пропорциональную величину, дифференцирующую и интегрирующую. Эти составляющие:
- Пропорциональная – отклонение контролируемой температуры от заданной;
- Интегрирующая – интеграл на временном промежутке от разности контролируемой температуры и заданной;
- Дифференцирующая – скорость изменения отклонения температуры.
Все процессы получения, передачи сигналов синхронизированы между собой, обеспечивая высокую точность срабатывания.
Область применения температурных контроллеров серии KPN
Высокоточные контроллеры Autonics серии KPN могут быть эффективно применены в любых технологических операциях, где есть необходимость в управлении термическими процессами. Основные направления:
- Химическая, металлургическая промышленность;
- Производство пищевых продуктов;
- Энергетика.
Возможность работы устройств с широким спектром термодатчиков позволяет также использовать их в грузоперевозках скоропортящейся продукции с целью контроля и поддержания заданной температуры в рефрижераторах.
Технические характеристики термоконтроллеров KPN
Технические характеристики общие для термоконтроллеров Autonics KPN приведены в таблице:
| Параметры источника питания | От 100 до 240 В AC при 50/60Гц | |
| Пределы по напряжению допустимые | 110-90% от номинального значения | |
| Мощность, потребляемая устройством | Макс. 15 ВА | |
| Тип дисплея на светодиодах | 7-сегментное исполнение (красный, зеленый), штриховое исполнение (красный, зеленый) | |
| Типы входа | Термометр сопротивления | 6 типов: JPt 100Ом, DPt 100Ом, DΡt 50Ом, Cu 100Ом, Cu 50Ом, Nikel 120Ом |
| Термопара | 13 типов: K, J, E, T, L, N, U, R, S, В, C, G, PLII | |
| Аналоговый вход | 4 типа по напряжению: 0…100 мВ, 0…5 В, 1…5 В, 0…10 В; 2 типа по току: 0…20 мА, 4…20 мА |
|
| Точность отображения на индикаторе | Термометр сопротивления | При комнатной температуре (около 23°C ±5°C): (текущее значение ±0,3% или ±1°C, большее значение из двух вариантов) ±1 знак |
| Термопара | ||
| Аналоговый вход | При комнатной температуре (около 23°C ±5°C): текущее значение ±0,3% п.ш. ±1 знак Вне комнатных температур: текущее значение 0,5°C % п.ш. ±1 знак |
|
| Вход токового трансформатора | ±5% п.ш. ±1 знак | |
| Управляющие выходы | Релейный | 250В AC, 5А, 1а (для выхода 1 и 2) |
| Твердотельное реле | 11В DC, ±2В, макс. 20мА | |
| Токовый | 4–20мА DC или 0–20мА DC (макс. нагрузка: 500 Ом) | |
| Выход на сигнализацию | Релейный |
|
| Выходы дополнительные | Для передачи данных | 4–20 мА (макс.нагрузка 600 Ом; точность ±0,3% п.ш.+1 знак) |
| Для связи | Выход RS485 (Modbus RTU) | |
| Вход дополнительный | Токового трансформатора |
|
| Дистанционной уставки |
|
|
| Цифровой |
|
|
| Тип регулирования | Нагрев либо охлаждение, нагрев+охлаждение |
|
| Гистерезис устройства |
|
|
| Диапазон пропорциональной настройки (П) | 0,1–999,9°C (%) | |
| Интегральная составляющая (И) | 0–9999 с | |
| Дифференциальная составляющая (Д) | 0–9999 с | |
| Время регулирования для выходов релейного или твердотельного релейного | 0,1–120,0 с | |
| Ручная установка значения | 0,0–100,0% | |
| Период измерения | 50 мс | |
Аппарат собран в пластиковом корпусе, передняя панель оборудована кнопками настройки и выбора режимов работы.
Габаритные размеры
Серия KPN52
|
Серия KPN53
|
Серия KPN55
|
Конфигуратор заказа термоконтроллеров серии KPN
Возможные ограничения
Контроллеры серии KPN имеют следующие требования по использованию:
- Подключение устройств не должно быть совмещено с линиями высокого напряжения и линиями электропередач во избежание индуктивных наводок;
- Допустимо применять устройства только для отслеживания уровня температуры;
- Запрещено измерять приборами величину тока или напряжения;
- Запрещено использовать измерители в непосредственной близости с высокочастотными приборами (аппараты для сварки, контроллеры SCR большой мощности, швейные машины);
- Допустима установка только внутри помещения.
