Термоанемометрические реле потока жидкости SP210
Термоанемометрическое реле потока жидкости SP210 предназначено для контроля потока различных жидких продуктов в суровых промышленных условиях.
Специальный корпус из нержавеющей стали позволяет применять устройства серии даже в условиях агрессивной внешней среды. При этом датчики потока SP210 подходят для работы с разнообразными видами жидкостей: воды, растворов на основе воды, нефтью, маслами и другими веществами.
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP210-L-BQ-C-0
|
82 501 руб./шт
-
+
Заказать
|
||||||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 112 дн.

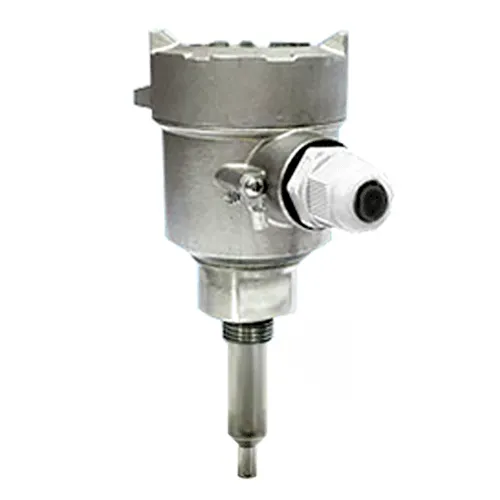

Артикул: SP211-0-DR-C-2-0200
|
105 882 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP210-0-BQ-A-0
|
82 089 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP210-0-BQ-A-5
|
83 222 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP210-6-BR-C-0
|
82 501 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP210-6-DQ-C-0
|
82 501 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP210-L-CQ-C-2
|
82 501 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP210-0-BT-C-5
|
83 634 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP210-0-BT-A-2
Датчик потока жидкости, 19…30DC, IP67, -20...+80, 1/2" BSP, вых. реле 1A/30Vdc (НО), корп. SUS304, кабель 2м
|
82 089 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP210-0-BT-C-2
|
82 501 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP211-L-BV-N-5-100
|
100 938 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP210-0-BR-C-2
|
82 501 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 112 дн.

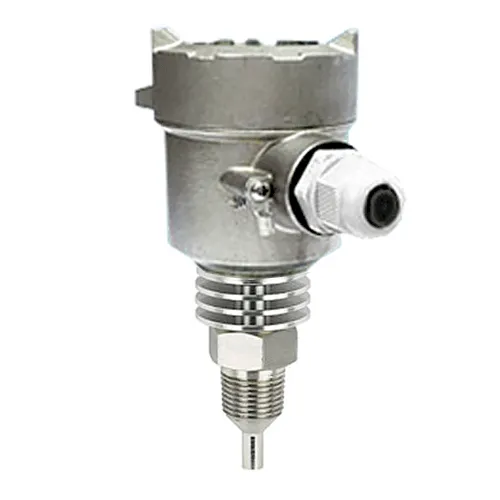

Артикул: SP212-0-BV-C-0
|
96 200 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP210-0-BQ-C-0
|
82 501 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP212-0-BT-C-5
Датчик потока жидкости, 19…30DC, IP67, -20...+120, 1/2" BSP, вых. реле 5A/250Vac (SPDT), корп. SUS304, кабель 5м
|
97 333 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SPX10000-CAAA701MCE0040T01
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SPX10000-CAAA501MAE0040
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
Преимущества термоанемометрических реле потока жидкости SP210 из нержавеющей стали
Улучшенное реле потока жидкости SP210 имеет ряд существенных преимуществ перед другими устройствами контроля потока:
- Корпус датчика из нержавеющей стали, выдерживающий высокое внешнее давление среды;
- Универсальное выходное реле 5А 250В AC, позволяющее работать без дополнительных промежуточных реле;
- Трехцветная светодиодная индикация высокой яркости для сигнализации текущих состояний потока;
- Корпус с высокой степенью защиты от внешних проникновений;
- Возможность работы с давлением рабочих процессов до 100 бар;
- Возможность монтажа датчика в любом положении;
- Универсальное резьбовое присоединение типа G1/2" или NPT1/2";
- Совместимость с различными видами жидких продуктов, включая некоторые виды агрессивных веществ.
Принцип работы SP210
Реле потока жидкости SP210 работает по принципу термоанемометрических расходомеров. При появлении потока жидкости в трубе встроенный в датчик нагревательный элемент начинает передавать тепло среде контроля. Изменения температуры фиксируются термодатчиком, размещенным рядом с нагревателем, и передаются на преобразователь.
По скорости теплоотдачи реле SP210 измеряет скорость потока жидкости. Встроенные светодиоды прибора позволяют визуально отслеживать текущую скорость потока в зависимости от заданного в настройках значения, а также сигнализируют о слабом потоке.
Применение реле потока SP210
Термоанемометрический датчик потока жидкости SP210 благодаря улучшенным характеристикам может применяться в различных отраслях промышленности, в том числе с повышенными требованиями к оборудованию:
- энергетическая отрасль,
- добыча, производство и переработка металлов и сплавов, металлических изделий,
- добыча и переработка нефти, производство нефтепродуктов, нефтехимическая промышленность,
- деревообработка, целлюлозно-бумажное производство,
- химическая отрасль,
- пищевая промышленность и многие другие.
Реле потока SP210 применяется с насосами, компрессорными установками, в системах отопления, охлаждающих установках, системах очистки жидкостей, системах водоотведения и водоснабжения, а также в любых процессах, связанных с транспортировкой различных жидких веществ.
Технические характеристики датчика потока SP210
Широкий функционал датчиков потока SP210 термоанемометрического типа обеспечивается благодаря универсальным рабочим характеристикам:
- Рабочий диапазон измерения скорости потока 1,0 – 150 см/с для воды, 3,0 – 300 см/с для нефти (масла)
- Совместимая температура рабочих процессов -20oC…+80oC
- Совместимое давление рабочего процесса не более 100 бар
- Время отклика в пределах 15с
- Выход сигнализации – реле 5А/250В AC
- Используемые материалы:
- корпус – нержавеющая сталь марки SUS 304
- смачиваемые детали – нержавеющая сталь марки SUS 304, 316 или 316L
- 6 светодиодов для индикации состояния:
- красный индикатор для сигнализации скорости потока ниже установленного значения
- желтый индикатор для сигнализации скорости потока, равной установленному значению
- зеленые индикаторы для сигнализации скорости выше установленного значения и индикации текущей скорости
- Резьбовое соединение типа G1/2 или NPT1/2
- Напряжение питания – 19…30В DC
- Максимальное потребление тока – 60мА
- 5-жильный кабель подключения
- Допустимая температура эксплуатации – -20oC…+80oC
- Защита класса IP67
Размеры реле потока жидкости SP210 представлены на схеме:
Код заказа
Конкретную модель для работы можно подобрать с помощью специального конфигуратора заказа термоанемометрического реле серии SP210:
| Код заказа | SP2 | X | X | - | X | - | X | X | - | X | - | X | - | (XXXX) | ||
| Серия | Термоанемометрическое реле потока | SP2 | ||||||||||||||
| Модель | Стальной корпус 70х78 | 1 | ||||||||||||||
| Тип датчика | Стандартная версия | 0 | ||||||||||||||
| Удлиненная версия | 1 | |||||||||||||||
| Высокотемпературная версия | 2 | |||||||||||||||
| Используемые материалы | Нержавеющая сталь SUS304 | 0 | ||||||||||||||
| Нержавеющая сталь SUS316 | 6 | |||||||||||||||
| Нержавеющая сталь SUS316L | L | |||||||||||||||
| Тип присоединения | Размер | 3/8" (10A) | A | |||||||||||||
| 1/2" (15A) | B | |||||||||||||||
| 3/4" (20A) | C | |||||||||||||||
| 1" (25A) | D | |||||||||||||||
| 1/4" | 2 | |||||||||||||||
| Спецификация | PT | Q | ||||||||||||||
| BSP | T | |||||||||||||||
| PF | R | |||||||||||||||
| NPT | U | |||||||||||||||
| GAS | V | |||||||||||||||
| Выход | NPN (огранчиение по току 400мА) | N | ||||||||||||||
| PNP (огранчиение по току 400мА) | P | |||||||||||||||
| Реле 1А/30В DC (НО) | A | |||||||||||||||
| Реле 1А/30В DC (НЗ) | B | |||||||||||||||
| Реле SPDT 5А/250В AC | C | |||||||||||||||
| Длина кабеля | 2м | 2 | ||||||||||||||
| 5м | 5 | |||||||||||||||
| Длина | Длина в мм | XXXX | ||||||||||||||
Например, SP-210-0-BQ-C-5 – термоанемометрическое реле потока жидкости SP210 со стальным корпусом в стандартном исполнении с измерительной частью из нержавеющей стали SUS304 для резьбового соединения 1/2" PT с выходным реле SPDT 5А/250В DC и пятиметровым кабелем подключения.
Комплектность
Реле потока жидкости SP210 поставляется с кабелем подключения, прокладкой, комплектом присоединения к трубе и техническими документами к изделию. Стандартно в комплект входит двухметровый кабель.
Недостатки
При работе с датчиками потока SP210 термоанемометрического типа необходимо следить за чистотой рабочей жидкости и периодически очищать чувствительный элемент от загрязнений для сохранения достоверности результатов. Датчик должен использоваться в системах с потоками, имеющими постоянные теплофизические характеристики.
Сравнение датчиков потока SP210 с аналогами
| Параметры | SP210 | MFM500 | FTS |
| Рабочая среда | Жидкости, включая сырую нефть | Жидкости, включая сырую нефть | Жидкости на основе воды |
| Диапазон измерения | Вода: 0,01-1,5 м/с Нефть: 0,03-3,0 м/с |
Вода: 0,01-1,5 м/с Нефть: 0,03-3,0 м/с |
до 4,0 м/с |
| Индикация потока | 6 LED-индикаторов | 6 LED-индикаторов | – |
| Смачиваемые материалы | Нержавеющая сталь SUS304/316/316L | Нержавеющая сталь 1Cr18Ni9Ti | Нержавеющая сталь 303 SS |
| Рабочая температура | -20°C…+80°C | -20°C…+80°C | -20°C…+80°C |
| Рабочее давление | до 100 бар | до 100 бар | до 10 бар |
| Время отклика | около 15 с | в среднем 2с (не более 15с) |
от 5 до 10с |
| Тип выхода | Реле 5А/250В AC | Реле 3А 250В AC/ 30В DC |
1 NO PNP |
| Класс защиты | IP67 | IP67 | IP67 |
| Взрывозащита | – | – | – |
Документация на датчики потока SP210
Для работы с датчиком потока серии SP210 доступен специальный каталог, в котором описаны модификации датчика, технические характеристики, а также способы монтажа и подключения.
- Каталог датчиков потока FineTek SP
- Руководство по эксплуатации тепловых датчиков потока жидкости FineTek SP
Сертификаты на датчики SP210
Термоанемометрические реле SP210 имеет необходимую разрешительную документацию для промышленного применения, в том числе сертификаты стандарта CE.
