Температурные датчики THERMOPOINT в Санкт-Петербурге

Назначение температурных датчиков Thermopoint

Многоточечные преобразователи температуры Thermopoint – это легко монтируемые и просто заменяемые датчики измерения температуры. Фиксирование и передача полученной информации соответствующих датчиков осуществляется цифровым способом.

Датчик температуры многоточечный Thermopoint удобно использовать в жидких, порошкообразных средах.

Достоинства и преимущества Thermopoint

• Легкая установка;
• Возможность замены отдельных элементов;
• Цифровой способ передачи информации;
• HART-коммуникация;
• Широкий спектр использования;
• Большой диапазон измерения температур;
• Многочисленный модельный ряд;
• Возможность использования для взрывоопасных материалов.

Принцип работы термодатчиков

Термодатчики располагаются в нескольких точках на кабеле, подключённом к преобразователю. Каждый датчик отправляет сведения о текущей температуре контроллеру в корпусе преобразователя. Полученные данные передаются по HART-протоколу для обработки и регистрации на многоканальную панель управления или ПК.

Расположение преобразователей на трубке зависит от габаритов силоса.

Пример применения расположения проводов

Применение преобразователей температуры Thermopoint

Датчики Thermopoint допускается использовать в нормальных и взрывоопасных материалах:

• жидких;
• порошкообразных;
• твёрдых кусковых.

Потребность контроля температуры для обеспечения качества и сохранности продукции существует в пищевой промышленности.
Зерно и комбикорма хранятся в силосных башнях-хранилищах. Во избежание порчи продуктов, возникновения плесени, грибка, необходимо контролировать показатели температур. Постоянная регистрация вручную невозможна. Измерение данных происходит с помощью термодатчиков, расположенных на равноудаленном расстоянии в нескольких точках.

Технические характеристики температурных преобразователей Thermopoint

• Длина кабеля: 1-30 м
• Число термодатчиков: макс. 15 шт.
• Расположение датчиков: от 1 до 10 м – через 1 м; от 11 до 30 м – через 2 м
• Диапазон измерения температур: жидкости -30…+105°С; твердые материалы -30…80°С
• Точность измерения данных: ±0,5°C (при -10…+85°C); ±2°C (при -40…-10°C  и  +85…+125°C)
• Частота измерений: не более 1 сек на 1 датчик
• Нагрузка: 35 кН
• Напряжение передатчика: 12-36 В
• Цифровой выход: HART
• Материал трубки: нержавеющая сталь DIN 1.4571 с антистатической оболочкой
• Диаметр трубки: жидкости – 12 мм; твёрдые/порошковые – 16 мм +1 мм оболочка
• Класс электрической защиты: III
• Уровень защиты: IP67
• Температура окружающей среды: -20…+65°С
• Технологическое подключение: в соответствии с кодом заказа
• Масса: 1,7-2,9 кг + измерительная трубка

Габаритные размеры

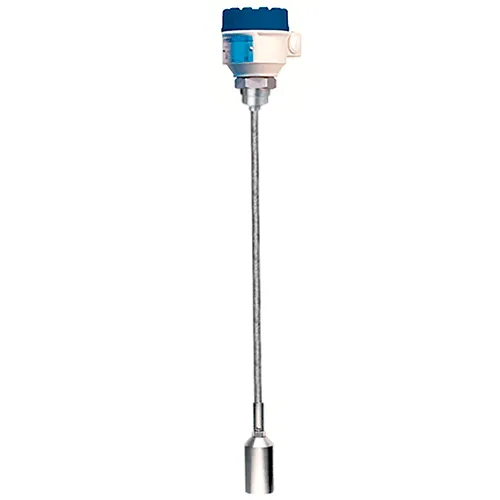

THERMOPOINT T□K, T□E с кабельным зондом

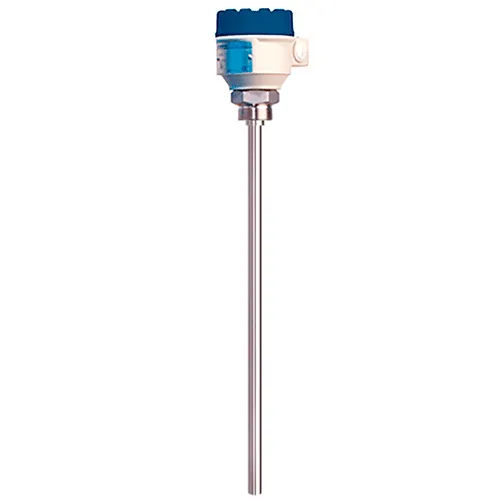

THERMOPOINT T□R, T□A, T□J со стержневым зондом

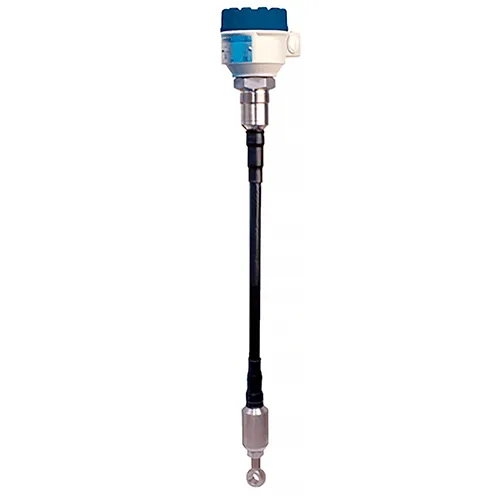

THERMOPOINT T□H, T□C с кабельным наконечником

* L – длина зонда (указывается в коде заказа)

Документация

С дополнительной информацией о многоточечных преобразователях температуры можно ознакомиться в каталоге Thermopoint.

• Каталог Thermopoint
• Технический паспорт на температурные датчики Thermopoint
• Опросный лист
