Текстово-графические терминалы TP04P в Санкт-Петербурге

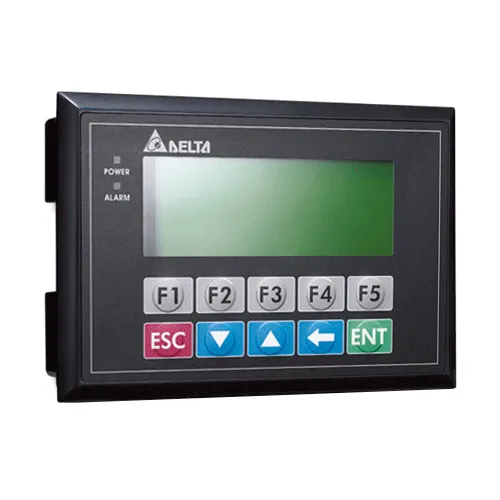

Текстово-графический терминал TP04P – это операторская панель с пленочной клавиатурой и монохромным LCD-дисплеем, работающая под управлением встроенного программируемого логического контроллера с поддержкой до 32 входов/выходов.
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: TP04P-16TP1R
Текстово-графический терминал TP04P-16TP1R – это операторская панель с пленочной клавиатурой и монохромным LCD-дисплеем, работающая под управлением встроенного программируемого логического контроллера.
|
30 305 руб./шт
-
+
Заказать
|
||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: TP04P-22XA1R
Текстово-графический терминал TP04P-22XA1R – это операторская панель с пленочной клавиатурой и монохромным LCD-дисплеем, работающая под управлением встроенного программируемого логического контроллера.
|
35 491 руб./шт
-
+
Заказать
|
||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: TP04P-21EX1R
Текстово-графический терминал TP04P-21EX1R – это операторская панель с пленочной клавиатурой и монохромным LCD-дисплеем, работающая под управлением встроенного программируемого логического контроллера.
|
36 547 руб./шт
-
+
Заказать
|
||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: TP04P-32TP1R
Текстово-графический терминал TP04P-32TP1R – это операторская панель с пленочной клавиатурой и монохромным LCD-дисплеем, работающая под управлением встроенного программируемого логического контроллера.
|
36 446 руб./шт
-
+
Заказать
|
||||||||||
Модификации панелей оператора TP04P
Как и другие панели оператора серии TP, он имеет многоязычное меню, коммуникационные порты и часы реального времени. В зависимости от конфигурации и количества входов/выходов существуют следующие модификации текстово-графических терминалов TP04P:
- TP04P-16TP1R: 8 DI, 8 DO;
- TP04P-32TP1R: 16 DI, 16 DO;
- TP04P-22XA1R: 8 DI, 8 DO, 4 AI и 2 AO;
- TP04P-21EX1R: 8 DI, 8 DO, 4 AI, 1 AO и 2 входа для сигналов с датчиков температуры.
Достоинства и преимущества
- наличие встроенного ПЛК с ядром SS2 с возможностью подключения входов и выходов различного назначения;
- возможность индикации состояния входов и выходов;
- наличие программируемой клавиатуры;
- возможность загрузки ПО через USB;
- 2 порта RS485;
- умеренная стоимость.
Применяемость
Текстово-графические терминалы TP04P активно применяются в промышленности, в коммунальном хозяйстве и в других областях благодаря конструкции, совмещающей панель оператора с ПЛК, что не только экономически выгодно, но и позволяет сэкономить пространство при размещении такого оборудования, а также сократить затраты на его монтаж и эксплуатацию.
Для работы с панелями оператора TP04P поставляются следующие программные продукты:
- TPEditor;
- WPLSoft.
Для копирования ПО с одного терминала на другой возможно использование карты памяти TP-PCC01.
Технические характеристики терминала ПЛК TP04P
| Экран | Тип | STN-LCD |
| Размер (ШхВ) | 101,8х35,24 мм | |
| Цветность | Монохромный | |
| Разрешение, пиксели | 192х64 | |
| Память | Flash | 1МB |
| SRAM | 64 кБ | |
| Процессор | LPC1787FBD208 | |
| Порты, интерфейсы | COM1 | USB (порт загрузки/выгрузки программ) |
| COM2 | RS485 (расширенные порты связи; 9500-115200 бит/c) | |
| COM3 | ||
| Напряжение питания | 24В DC | |
| Батарея | 3В DC | |
| Рабочая температура | 0…+50ºС | |
| Температура хранения | -20…+60ºС | |
| Габариты (ШхВхГ) | 175,8x108,6x59,2 мм | |
| Размеры выреза для установки (ШхВ) | (162,7~164)х(95,5~97) мм | |
| Степень защиты | IP66 | |
Установка терминала с ПЛК TP04P
Текстово-графический терминал TP04P устанавливается в подготовленное в соответствии с заданными размерами окно и закрепляется прилагаемыми винтами.
