Разработка SCADA-систем
SCADA-система – это многофункциональный комплекс, используемый для автоматизации производственных процессов. Он объединяет программные и аппаратные инструменты управления оборудованием технологических линий. SCADA может внедряться в систему управления и контроля технологическими процессами на объектах любых промышленных отраслей.
С помощью систем SCADA, в автоматическом режиме, собираются, обрабатываются и классифицируются данные о текущих параметрах и производительности производственного оборудования. Вся информация предоставляется оператору в режиме реального времени с визуализацией на панели управления и мониторе. Благодаря этому можно оперативно принимать решения по управлению и изменению настроек работающей техники.
Многофункциональные программы SCADA собирают и выдают информацию полностью в автоматическом режиме. С их помощью можно контролировать различные технологические параметры, например:
- уровень рабочей среды;
- температуру в технологической зоне;
- давление жидкости, газа, пара;
- напряжение или силу тока в электрической цепи, прочее.
БРОШЮРА «Автоматизация процессов АСУ ТП»
Преимущества работы с компанией «РусАвтоматизация»
Основу компании «РусАвтоматизация» составляет команда опытных инженеров-программистов. Они предоставляют широкий спектр комплексных услуг по разработке и внедрению SCADA-систем на разных промышленных объектах. Сотрудники «РусАвтоматизация» готовы:
- предложить готовые модульные масштабируемые решения;
- разработать и запрограммировать SCADA-систему под индивидуальные требования и условия заказчика.
Среди преимуществ, которые выделяют компанию «РусАвтоматизация» среди конкурентов, следует выделить:
- большой выбор готовых решений «из коробки»;
- многолетний опыт работы в разных отраслях;
- российская SCADA разработана полностью на отечественном софте, что исключает ограничения в работе из-за санкций;
- всегда можно осуществить обновление функционала и доработку системы под требования заказчика;
- на все производимые SCADA-системы предоставляется гарантия и послегарантийное обслуживание.
Команда «РусАвтоматизации» разрабатывает системы управления, которые работают как с использованием персональных компьютеров, так и для их интеграции в операторские панели, размещаемые в рабочей зоне. Компания имеет свой отдел АСУ ТП и свою базу для программирования шкафов управления различной сложности.
Этапы реализации SCADA-систем
Разработка SCADA-систем – это многоэтапный процесс, предусматривающий реализацию следующих шагов:
- формирование функциональных и технических требований к будущей SCADA-системе;
- создание концепции;
- разработка технической документации для АСУ ТП верхнего уровня;
- разработка программной документации;
- создание руководства по использованию АСУ ТП.
Составляющие систем SCADA
Любая SCADA-система состоит из пяти ключевых модулей, обеспечивающих возможность ее внедрения в любую производственную линию. Они поддерживают совместную работу с большим количеством различных датчиков.
- Модуль связи с объектом или дистанционные терминальные устройства – позволяют контролировать работу датчиков и обеспечивают связь между всеми аппаратными компонентами.
- Программируемые микроконтроллеры – позволяют считывать, обрабатывать и передавать данные к центральному блоку.
- Серверы – применяются в качеств центра сбора и обработки данных, формирования управляющих команд и их передачи к производственной технике.
- Интерфейс связи оператора и машины – выполнен в виде графической панели (например, монитор компьютера), который визуализирует данные в формате, удобном для человеческого восприятия.
- Инфраструктура связи – обеспечивает взаимосвязь всех компонентов системы SCADA и позволяет ей работать как единый целый программно-аппаратный комплекс.
Примеры наших работ

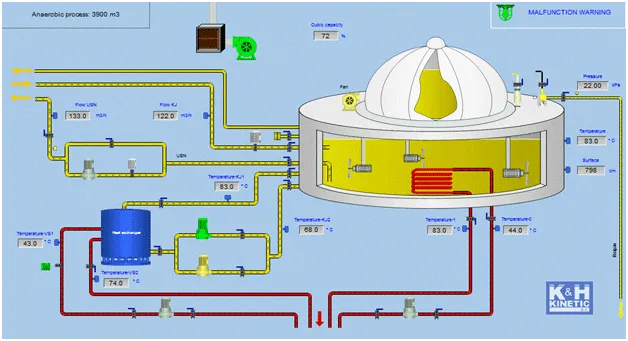

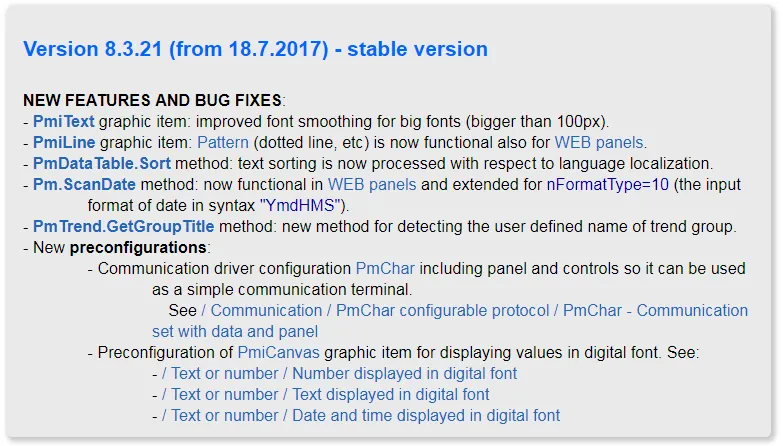

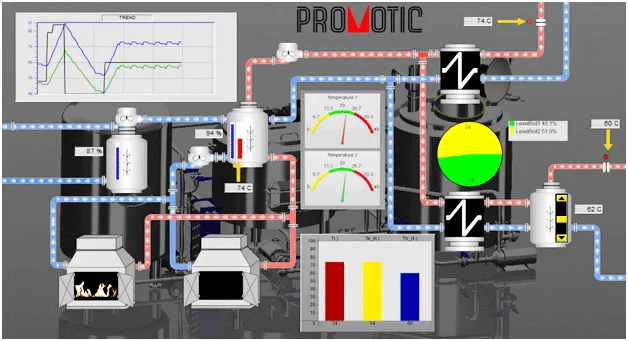

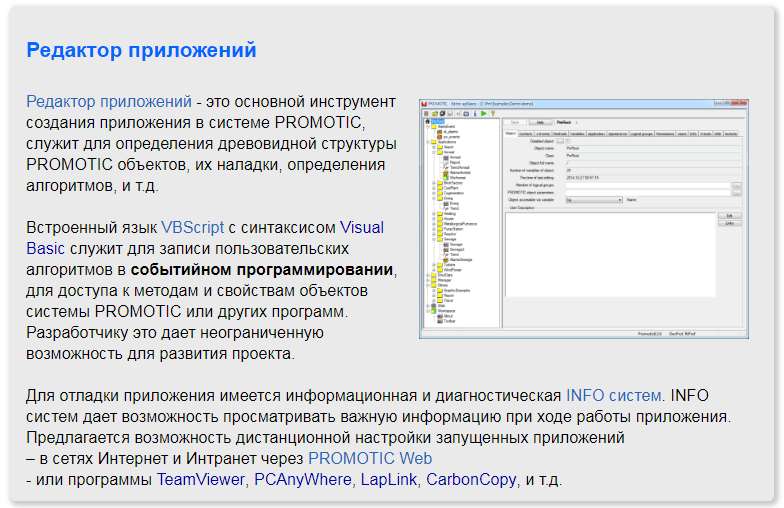

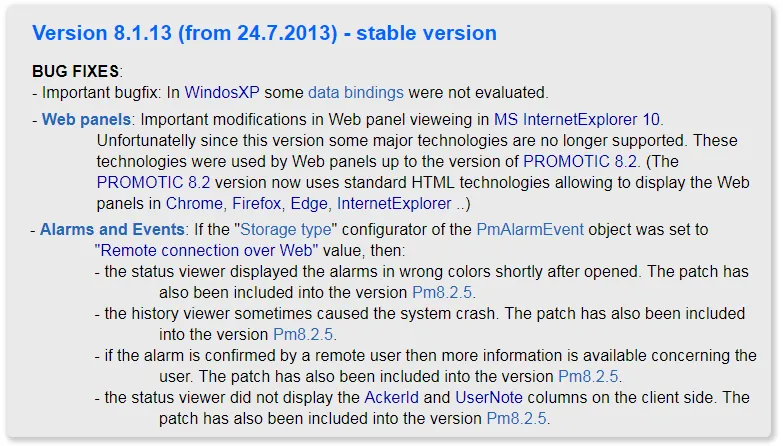

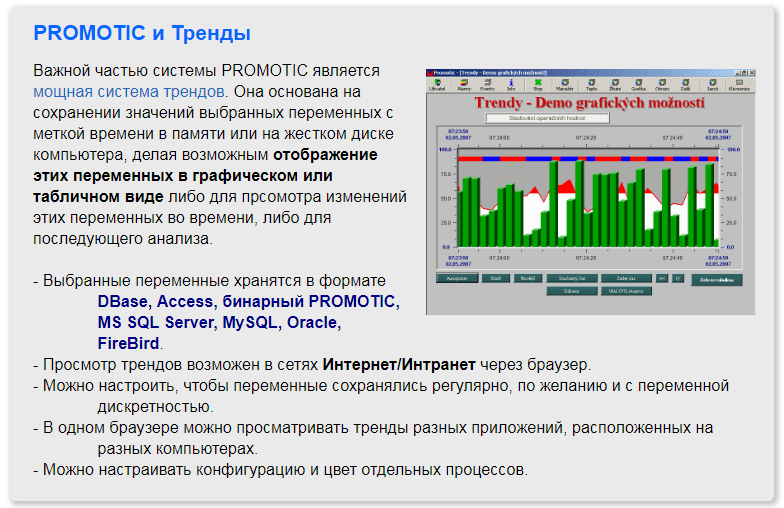

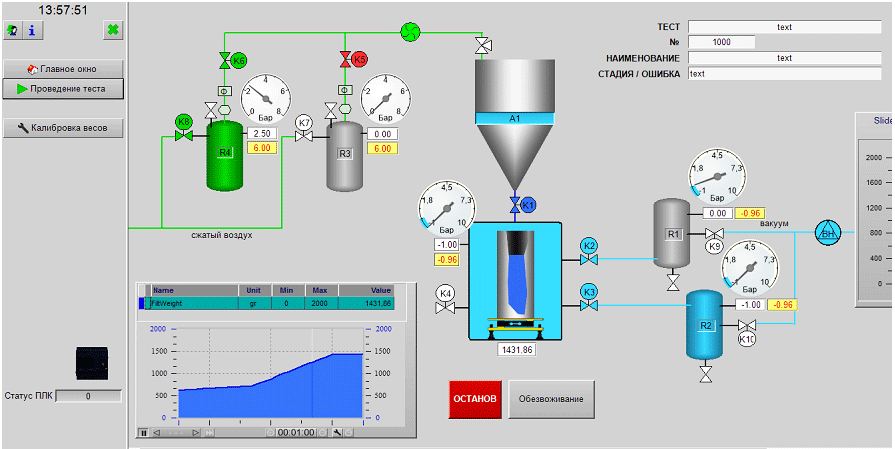

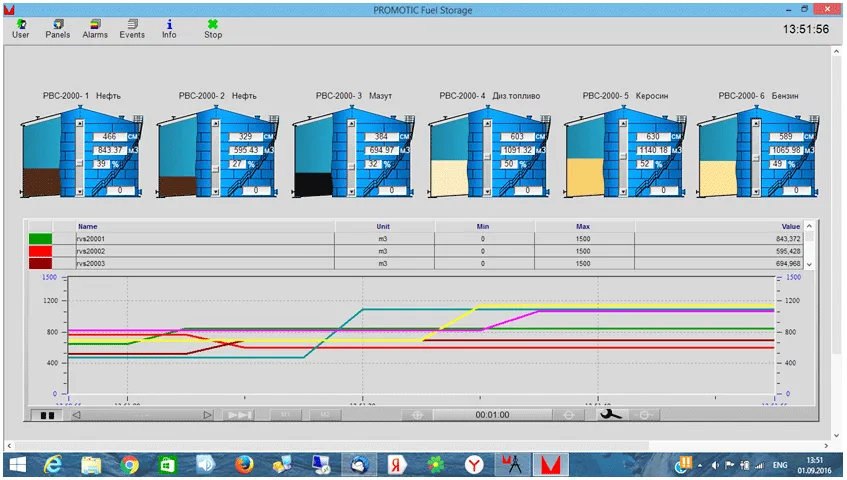

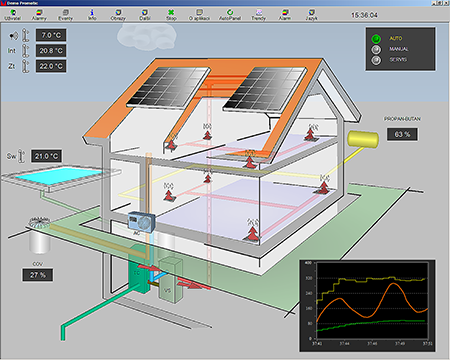

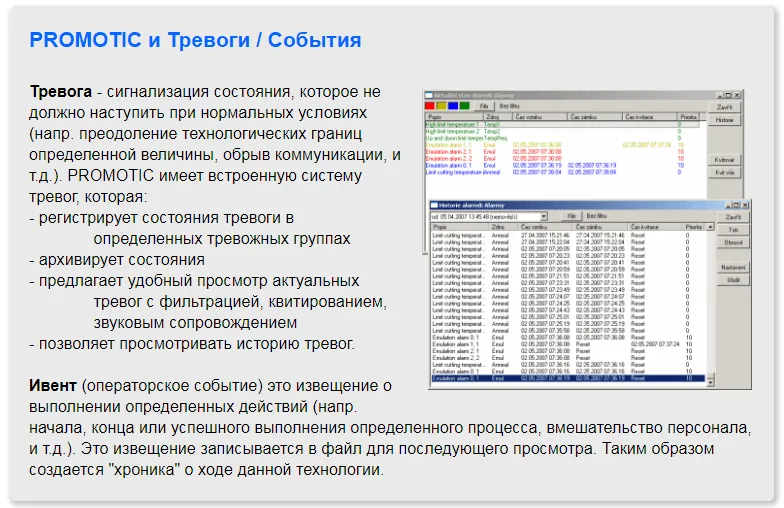

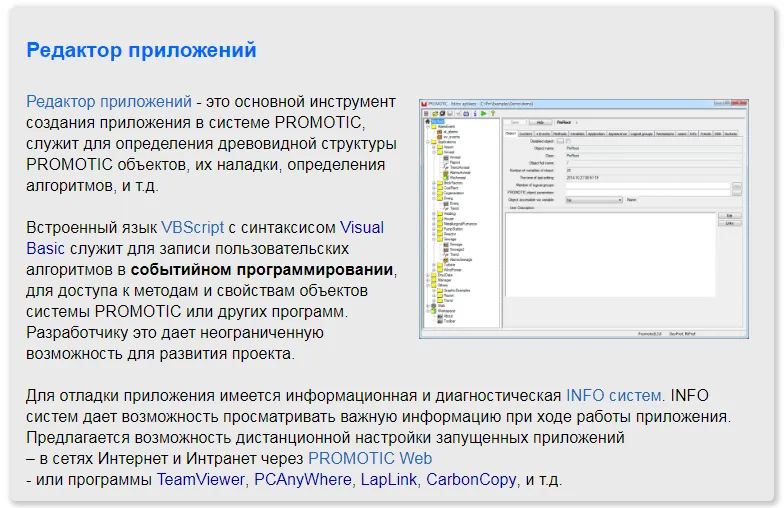

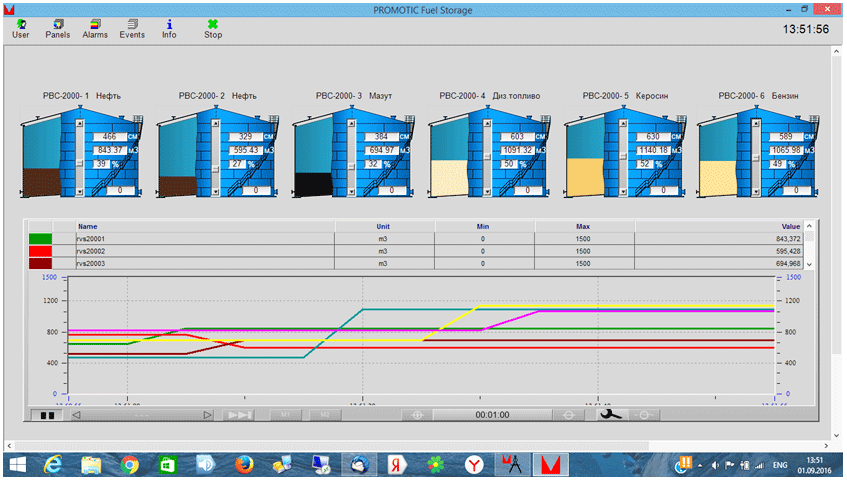

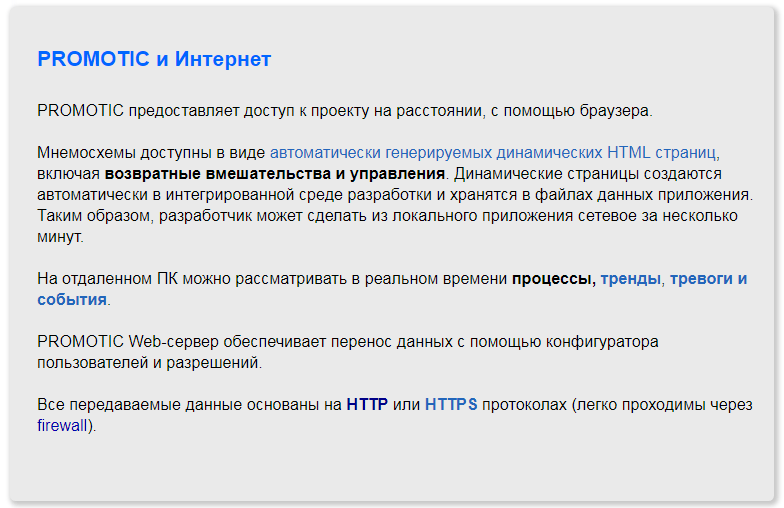

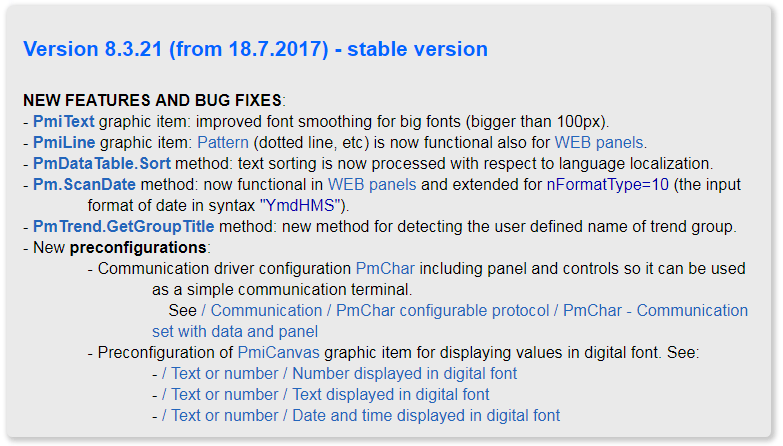

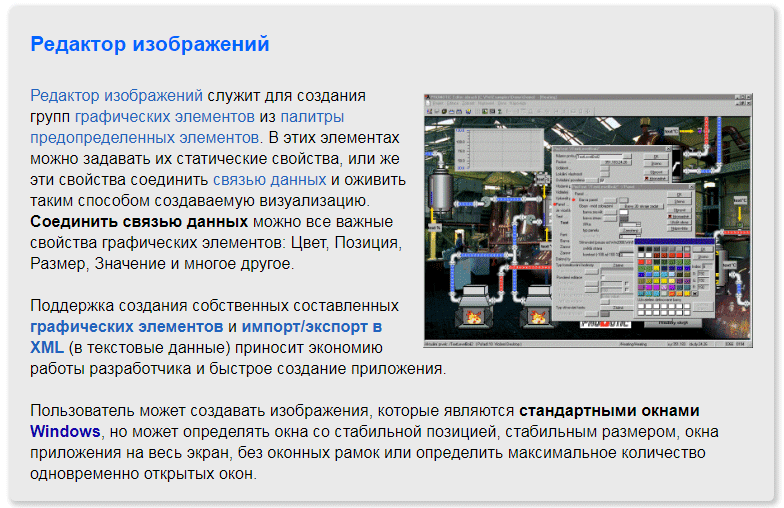

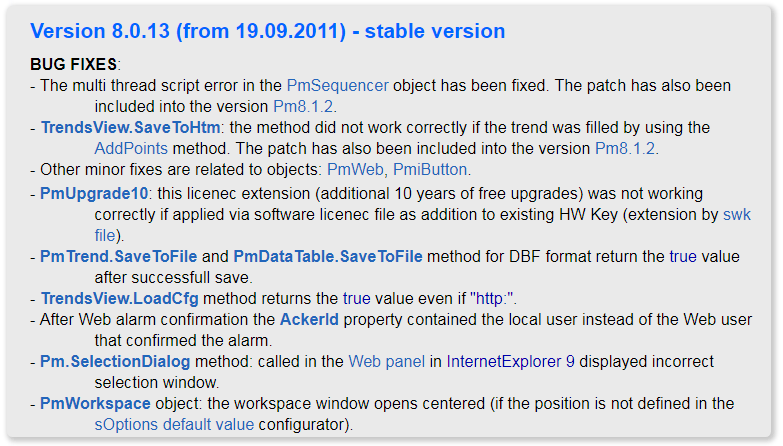

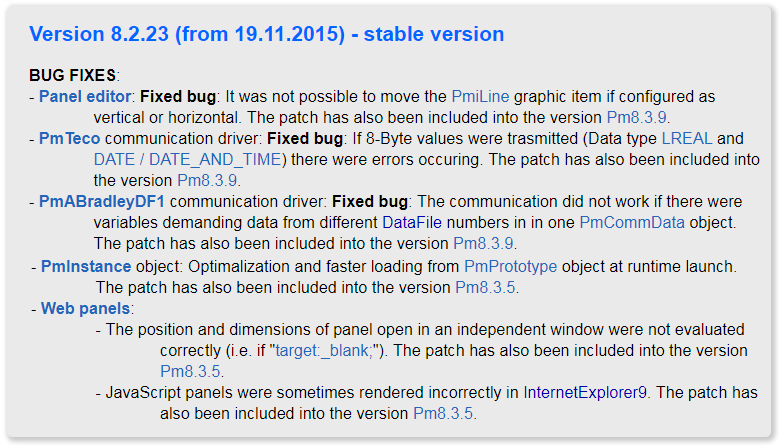

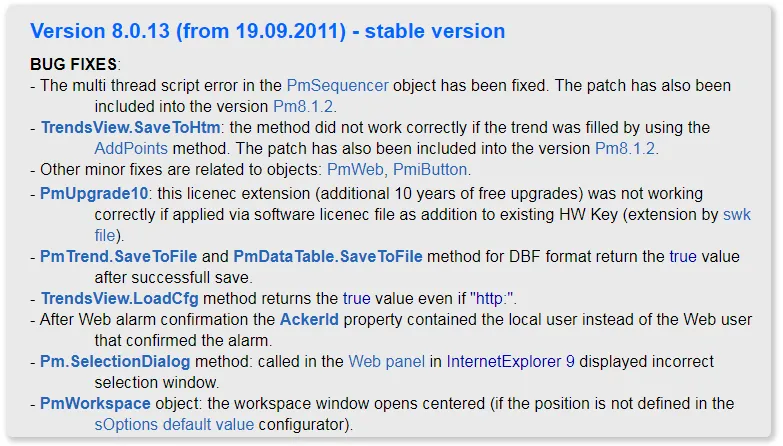

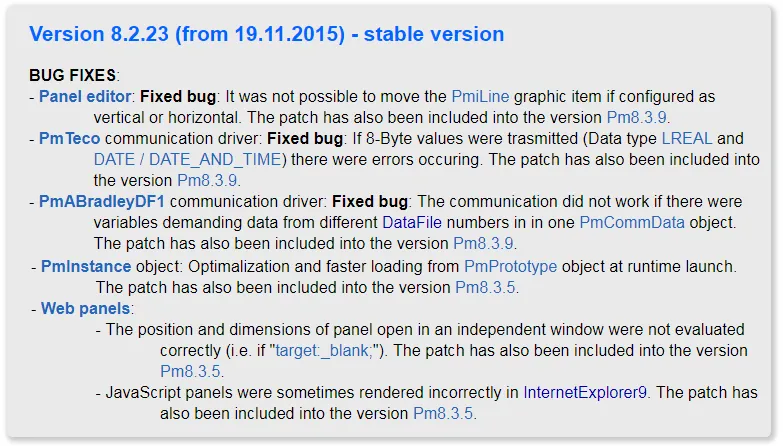

ООО «РИКС ПЕТРОХИМСЕРВИС» | Разработана и запущена система контроля уровней в резервуарах, используемых для производства буровых растворов. SCADA-система выполнена в программной среде Promotic. |
ООО «Химическая компания», г. Тольятти | Автоматическая система для контроля за уровнем химических реагентов в резервуарах. УЗ-уровнемеры и SCADA-система созданы в среде Promotic |
ООО «Поволжская ГК», г. Набережные Челны | Разработка и внедрение программно-аппаратного комплекса для диспетчеризации рыболовных ферм, на которых используются установки замкнутого водоснабжения. Создана SCADA-система и разработан аппаратно-программный модуль для удаленного мониторинга за GSM-сетями. |
АО «Петербургский Мельничный Комбинат», г. Санкт-Петербург | Изготовление программы управления с возможностью дистанционной записи параметров задания для дозатора «Производительность, процент ввода сырья от производительности» и записи в базу данных отчетов о количестве отвесов и веса пройденного сырья через каждый из дозаторов. |
ООО «БЕСЛАНСПИРТ», г. Беслан | Разработка системы для диспетчерского контроля учета параметров сети электороснабжения узлов ОРУ и диспетчеризации аварийных состояний отдельных элементов сети. |
ООО «Эко Пэкэджинг Интернейшнл Компани», г. Санкт-Петербург | Организована запись значений счетчиков во внешнюю базу данных, визуализация данных по выработке за смену и мгновенной производительности. |
Система сбора данных и учета выработки намоточных станков |
Система визуализации учета данных линии по производству гофротары |
Система мониторинга рыбоводческих бассейнов |
Система сбора данных и учета выработки намоточных станков
Заказчик |
ООО «Мосторг» |
Экран мониторинга станков |
Сфера деятельности | Производство и продажа строительных материалов |
|
Задача | Оснастить 10 намоточных станков стеклотканевой сетки оборудованием, позволяющим вести автоматическую намотку рулонов необходимого метража, а также вести архив всех операций намотки с возможностью передачи данных в учетную систему предприятия. |
|
Цель | Обеспечить точность намотки рулона для снижения потерь, упростить работу операторов, получить данные о выработке участка. | |
Оборудование проекта |
|
|
Описание системы | Намоточные станки оснащены энкодерами Autonics серии ENC, счетчиками импульсов CT6M. Счетчики импульсов опрашиваются по Modbus RTU шкафом сбора данных. Для сбора данных и формирования архива применен ПЛК110-MS4 c исполнительной средой MasterSCADA 4D. Для ПЛК разработан HMI SCADA-система. На основе SCADA установленной на контролере реализован графический интерфейс пользователя, т.о. клиент избавлен от необходимости выделения сервера и установки на него ПО. Накопленные данные раз в сутки выгружаются из ПЛК в файл и экспортируются в 1С. | |
Функции |
|
|
ИТОГ |
Исключены ошибки в длине намотки, данные по выработке агрегированы в 1С. |

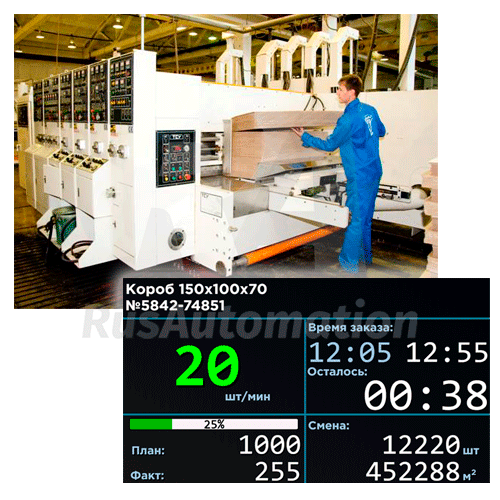

Система визуализации учета данных линии по производству гофротары
Заказчик |
ООО «Фирма «Веста» |
Цеховой монитор |
Сфера деятельности | Производство упаковки из гофрокартона и микрогофрокартона |
|
Задача | Разработать SCADA-систему для визуализации параметров выполнения заказов (таких как плановое и фактическое количество, номер заказа, скорость выполнения) по изготовлению гофрокартонных коробок на цеховой монитор (телевизор 32-55 дюймов) и передачи данных в 1С. |
|
Цель | Улучшить контроль за производственным процессом, посредством визуализации данных о текущем заказе. Обеспечить передачу данных в 1С. | |
Оборудование проекта |
|
|
Описание системы | Контроллер, установленный на станке, ведёт подсчёт заготовок и измеряет скорость линии. ПК со SCADA ведёт опрос контроллера по сети Ethernet по протоколу Modbus TCP. Перед началом информация о текущем заказе (номер заказа, размеры заготовки, плановое кол-во) передаётся из 1С в SCADA-систему и выводится на цеховой монитор. В процессе выполнения заказа на цеховой монитор выводятся текущие данные от ПЛК: скорость линии, кол-во заготовок, время начала и окончания). По окончании итоговые данные загружаются в 1С. | |
ИТОГ |
Т.о. теперь производственный персонал получает всю информацию о заказе и оперативно приступает к его выполнению, старший смены контролирует ход процесса и прогнозирует время завершения, а руководство получает данные в ERP–систему. |
Система мониторинга рыбоводческих бассейнов
Заказчик |
ООО «Клевооо» |
ПО оператора |
Сфера деятельности | Воспроизводство и разведение рыбы |
|
Задача | Разработать SCADA-систему для визуализации параметров воды (температура, растворенный кислород) в рыбоводческих бассейнах, а также состояния (включен/выключен) насосов. Обеспечить дистанционный мониторинг по каналам сотовой связи. |
|
Цель | Предотвращение потерь и улучшение условий выращивания поголовья рыб. | |
Оборудование проекта |
|
|
Описание системы | Поскольку рыбоводные ванны расположены в трех уровнях (на разных этажах здания), система имеет распределенную структуру: шкафы сбора данных размещенные по месту, и главный шкаф управления в операторской. Шкафы сбора данных имеют в своем составе модули ввода аналоговых (давление, температура) и дискретных сигналов (сигнализаторы уровня), цифровой интерфейс полевого уровня для опроса датчиков растворенного кислорода и интерфейс среднего уровня для передачи данных на главный шкаф управления. ПЛК главного шкафа обеспечивает агрегацию всех данных и подготовку их для передачи на верхний уровень – в SCADA-систему. Также ПЛК отвечает за алгоритмы отправки тревожных SMS: например, при отключении насоса или при снижении уровня кислорода. Кроме того, система может принимать управляющие SMS, что позволяет изменить параметры контроля или запрашивать текущие значения параметров. ПК диспетчера со SCADA-системой осуществляет обмен информацией с главным шкафом управления по сети Ethernet и выводит текущую информацию на монитор. |
|
ИТОГ |
Система позволила значительно сократить время отклонения технологических параметров от нормы за счет сокращения скорости реакции персонала, что естественным образом снизило количество потерь поголовья рыбы и обеспечило их качественный рост. |
