Шкафы контроля и управления уровнем по радиосигналу в Санкт-Петербурге

Назначение шкафов контроля и управления уровнем по радиосигналу

Шкафы контроля и управления уровнем – это комплексное устройство, предназначенное для контроля работы физически удаленных от оператора устройств (насосов) и управления уровнем различных сред измерения. Конфигурация пульта с радиосигнальным управлением эффективна на дистанции до 1000 м при прямой видимости. Модель с GSM сигналом не имеет пространственных ограничений, главным требованием к эксплуатации является наличие сети GSM.

Особенности шкафов управления РусАвтоматизация

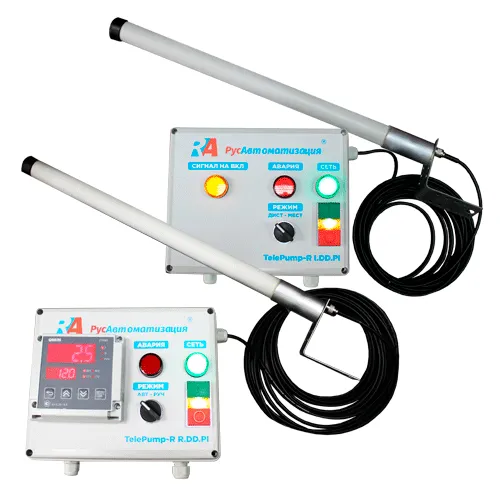

При заказе шкафов управления РусАвтоматизации есть возможность выбрать необходимую комплектацию или запросить изготовление нестандартного решения. Один шкаф (блок контроля уровнем / блок управления насосом) – если нужно заменить имеющееся устройство. Два шкафа (оба блока) – базовый набор. Возможна нестандартная сборка – комплектация под особенные требования технологических процессов.

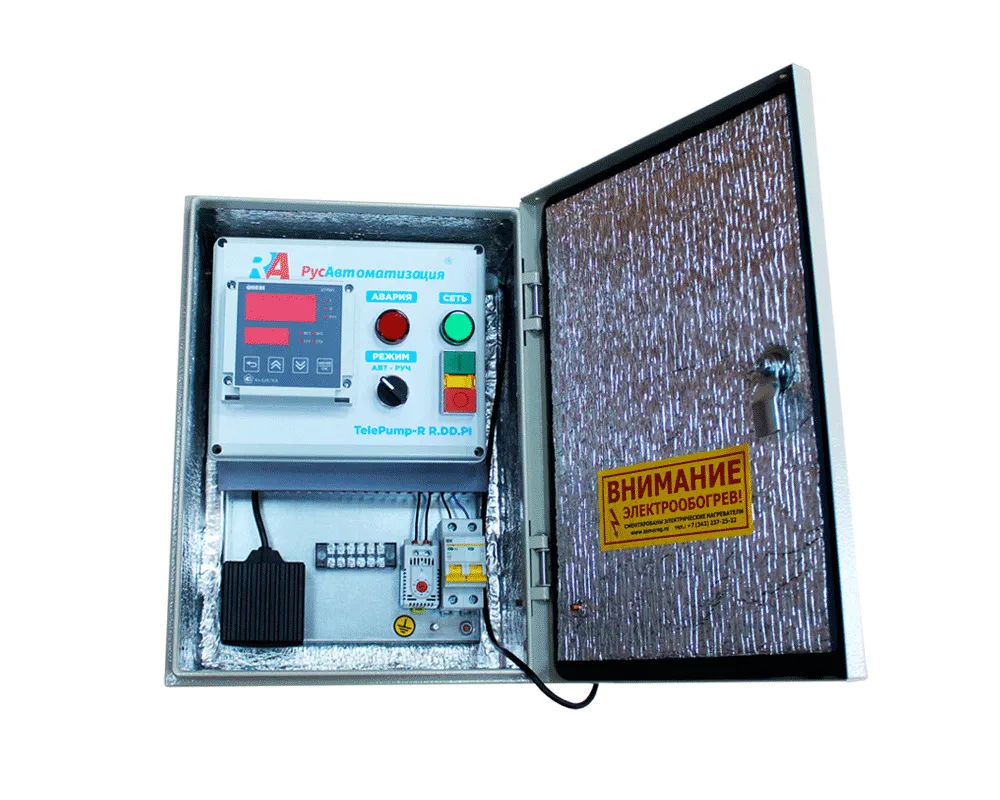

Обогреваемый шкаф для TelePump-R

Когда необходим обогрев основного пластикового пульта, оптимальное решение – дополнительный стальной шкаф. Добавочные блоки управления приобретаются в нужном количестве, достаточном для координации заданного количества устройств.

Среди непосредственных особенностей блоков контроля и управления РусАвтоматизации можно выделить:

• выбор режимов управления для безопасной работы: местный, дистанционный, выключено;

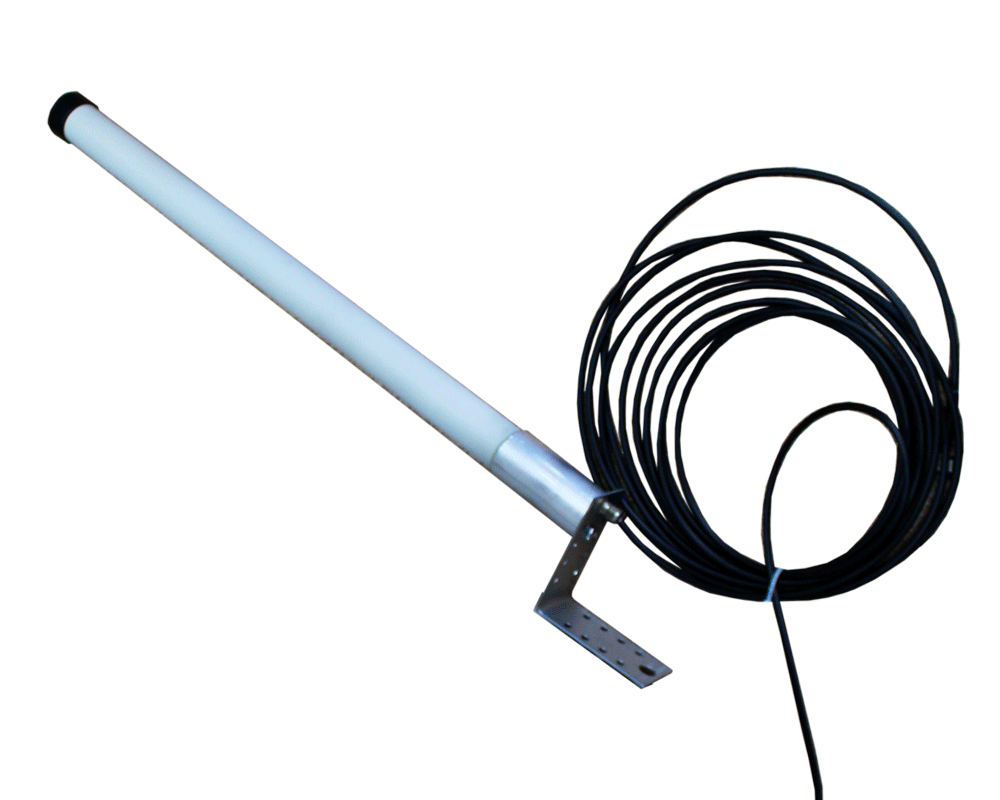

• отсутствие необходимости искать необходимые для полноценной работы комплектующие: радиопередающие антенны и кабели включены в набор;
• паспорт с информацией и инструкциями, важными для правильного ввода устройств в эксплуатацию и их дальнейшего применения;
• исполнение шкафов управления по ГОСТ 15150-69 УХЛ4;
• степень защиты по ГОСТ 14254-2015 IP54.

Принцип работы ШКУУ

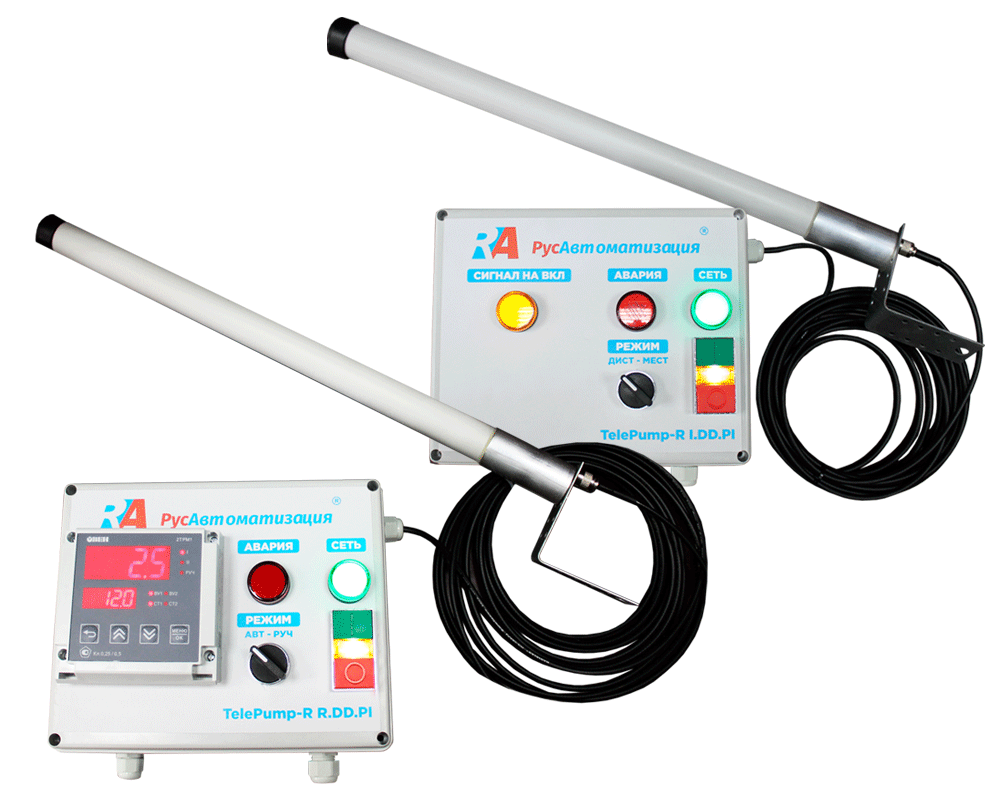

Комплект состоит из двух шкафов. Один из них располагается в комнате оператора, другой – рядом с частотным преобразователем, на месте установки электродвигателя (например, в насосной). Шкаф в диспетчерской имеет три режима работы: местное и дистанционное управление, выключенное состояние.

Локальное управление необходимо для безопасного обслуживания оборудования. При нахождении шкафа в данном режиме радиосигнал блокируется, пропадает возможность запуска механизма (двигателя) на другой стороне. В этот момент специалист тех. обслуживания может беспрепятственно выполнять регламентные работы. При ограничении свободного доступа в диспетчерскую исключается контакт посторонних лиц на ШКУУ.

При дистанционном режиме управляющий сигнал отправляется посредством нажатия кнопки на пульте. По радио- или GSM-сигналу он достигает шкафа приемника, затем преобразователя частоты, который в свою очередь воздействует на электродвигатель. Преобразователи частоты не входят в комплектацию, так как под каждый объект подбирается наиболее оптимальный для него по функционалу и характеристикам вариант. Их необходимо выбирать и покупать отдельно. С правильным выбором помогут определиться наши инженеры.

Контроль уровня или давления производится с устройства, находящегося у оператора. Данный сигнал получает принимающее устройство, которое с помощью радиосигнала передает показания на пульт управления. Происходит постоянный обмен информацией между пультом управления и шкафом управления насосом (ШУН).

Применение шкафов контроля и управления уровнем РусАвтоматизация

Шкафы контроля и управления уровнем РусАвтоматизации являются универсальным решением в условиях, когда на объекте нет возможности разместить провода:

• на кораблях;
• при эксплуатации башен Рожновского;
• для контроля над скважинами.

Могут использоваться для управления насосами, использующими датчики контроля уровнем и давления. Успешно эксплуатируются в зонах управления, в которых длительное нахождение человека нежелательно из-за негативного влияния среды на здоровье. Это освобождает операторов от постоянной необходимости работы в защитной экипировке.

Технические характеристики TelePump-R

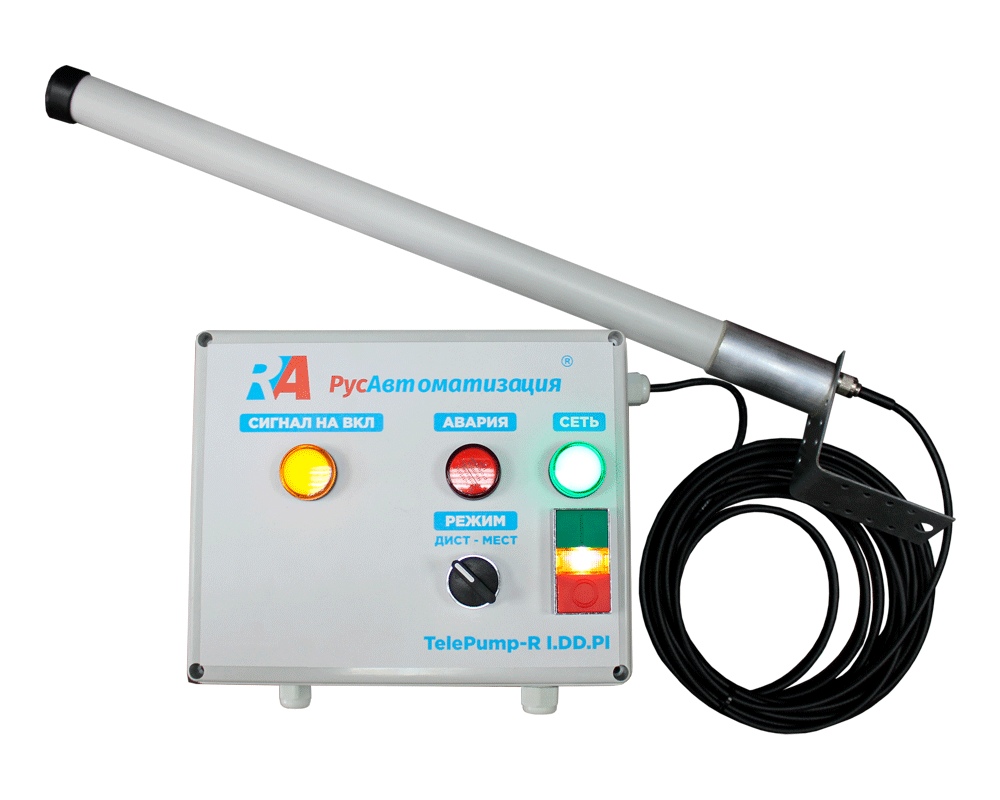

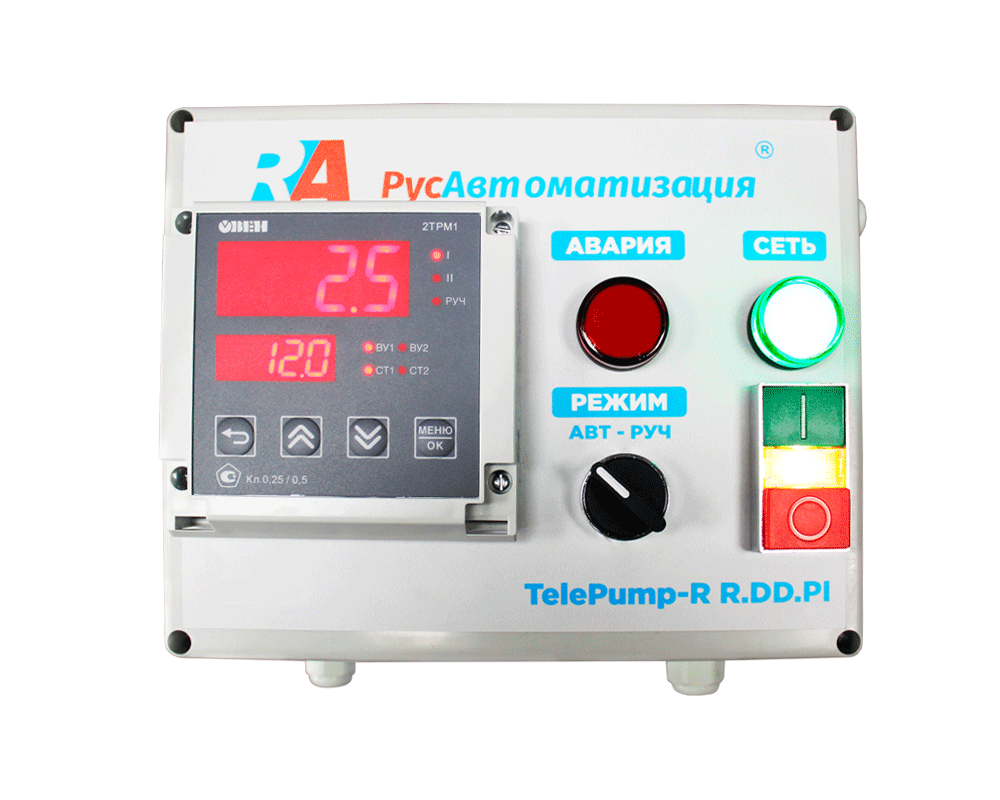

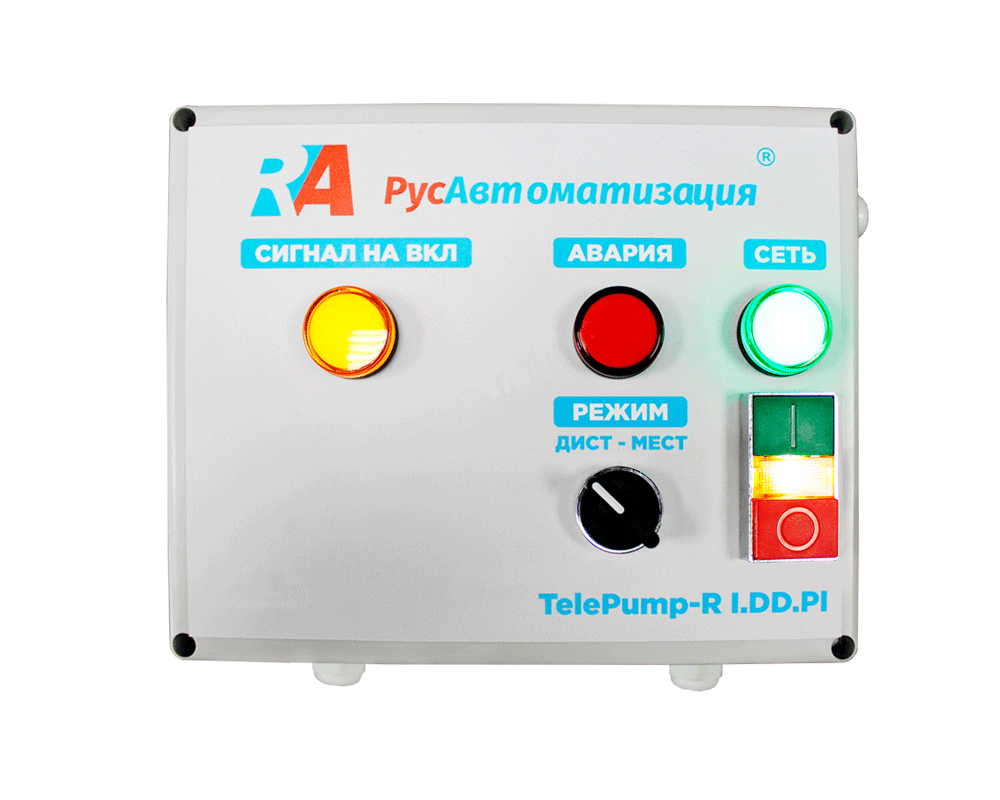

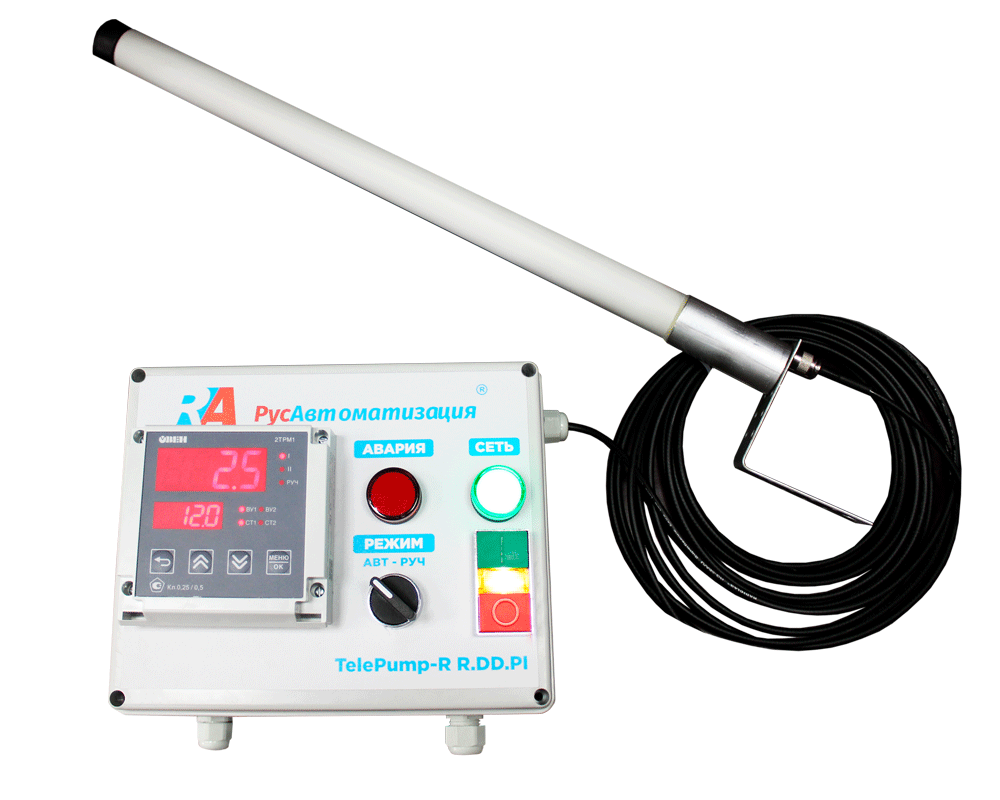

Основные характеристики блоков управления насосом TelePump-R R.DD.PI и TelePump-R I.DD.PI:

• Частота радиосигнала: 868,7…869,2 МГц
• Напряжение питания: 220 В ±10%
• Номинальная частота эл.сети: 50 Гц ±1%
• Потребляемая мощность без учета греющего кабеля: не более 20 ВА
• Исполнение и материал корпуса: навесной, пластик
• Исполнение по ГОСТ 15150-69: УХЛ4
• Степень защиты по ГОСТ 14254-2015: IP54
• Температура окружающего воздуха: 0…+40°C (без конденсации)
• Габариты (ШхВхГ): 260х230х130 мм

Схемы подключения

Схема подключения TelePump-R R.DD.PI

Схема подключения TelePump-R I.DD.PI

Документация

ШКУУ разработаны в соответствии с ГОСТами 15150-69 УХЛ4 и 14254-2015 IP54. Процесс правильного ввода устройства в эксплуатацию, особенности режимов работ, указания безопасности и другие важные характеристики пультов описаны в документации.

• Паспорт. Руководство по эксплуатации на блоки дистанционного контроля уровня TelePump-R
