Шкафы контроля и управления уровнем в Санкт-Петербурге

Назначение и функционал шкафов контроля и управления уровнем

Данный вид ШУ предназначен для контроля уровня и управления им. В мониторинг входят параметры:

• Предельных значений (минимум, максимум, промежуточный) – для этого следует использовать кондуктометрические, поплавковые, емкостные, ротационные сигнализаторы.
• Непрерывных значений уровня (сигналы 4-20 мА, 0-10 В) – применяются аналоговые уровнемеры лотового, магнитострикционного, радарного, емкостного действия.

Решаемые с помощью ШКУУ задачи, относящиеся к контролю – индикация, сигнализация и оповещение. В зависимости от задачи могут использоваться:

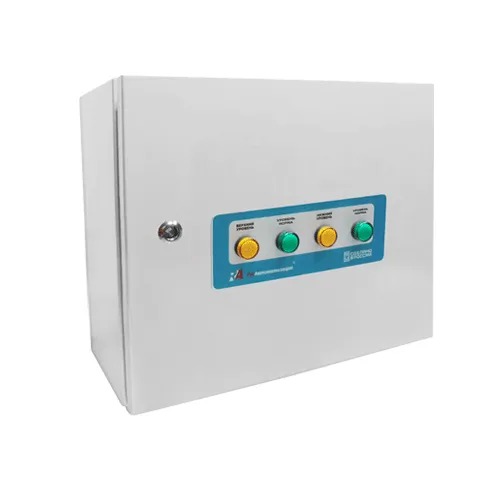

• Для индикации – сигнальные лампы для отображения предельного уровня. Показывающий вторичный прибор для аналоговых сигналов.
• Сигнализации – световая сигнализация с помощью ламп (мигание или постоянное свечение). Звуковая сигнализация с помощью зуммера или сирены.
• Оповещение – удаленное через «сухой контакт» в диспетчерскую или другое рабочее место оператора.

Тип, форма, логика индикации и сигнализации могут быть разработаны под любые требования заказчика. Востребованная функциональность – срабатывание световой и звуковой сигнализации при аварийных/предаварийных событиях.

Другой важной задачей ШКУУ является регулирование уровня. Для этого шкаф комплектуется управляющими устройствами для исполнительных механизмов и насосного оборудования – твердотельные и электромеханические реле, пускатели и контакторы, устройства плавного пуска и частотные преобразователи. Управление может осуществляться в двух режимах:

• Ручное – управление исполнительными устройствами, соленоидами и насосами происходит через кнопки или панель оператора (опция). Для отсечных механизмов - открыть/закрыть. Для насосов – включить/выключить, настройка скорости. Для регулирующих механизмов – открыть/закрыть, настройка положения и регистрация промежуточных состояний положения запорной арматуры.
• Автоматическое – управление происходит автоматически по предустановленным сигналам (достижение определенного уровня) или законам (ПИД-регулирование).

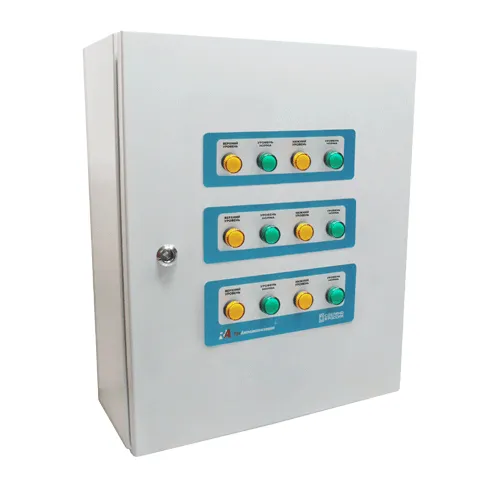

Переключение между режимами осуществляется на лицевой панели шкафа или через панель оператора. В одном ШКУУ можно объединить управление несколькими уровнями или разными системами. Это удобно и позволяет сэкономить место, требуемое для установки шкафного оборудования.

Преимущества шкафов контроля и управления «РусАвтоматизации»

Купить шкаф управления уровнем «РусАвтоматизации» – значит выбрать комплексное решение, готовое к установке сразу после получения. Собираем шкафы самостоятельно. Проводим тестирование всех функций после сборки. Кроме этого, требовательно относимся к используемым техническим компонентам. В шкафы устанавливаем оборудование, которое отвечает следующим требованиям:

• Надежность – чтобы обеспечить бесперебойную работу 24/7.
• Отказоустойчивость – чтобы функционировать в самых сложных условиях.
• Функциональность – чтобы четко решать поставленные задачи.
• Не используем редкие модели или устройства брендов, ушедших с рынка России.

ШКУУ имеют следующие достоинства:

• широкий функционал – контроль, индикация, управление и диспетчеризация;
• разные режимы работы – ручной и автоматический;
• климатическое исполнение под любые условия – до IP65;
• возможность работы с любыми исполнительными устройствами – насосы, ТЭНы и т.д.;
• возможность работы с любыми уровнемерами датчиками и сигнализаторами: емкостные, лотовые, магнитострикционные и многие другие;
• может быть оснащена современной системой визуализации – панелью оператора и SCADA-системой.

Электрическое питание и диспетчеризация

Электропитание шкафа можно осуществить следующими способами:

• Один ввод – базовый вариант.
• Два ввода:
  • с ручным переходом.
  • с АВР (Автоматический ввод резерва).
• Бесперебойная работы - установка ИБП.

Для экстренных и аварийных ситуаций может быть установлено устройство отключения питания.

Для удаленного контроля и управления уровнем предусмотрена возможность диспетчеризации. При этом связь между ШКУУ и операторской может осуществляться по Ethernet, MODBUS RTU или GSM-сигналу (для удаленных точек контроля). Под эту задачу может быть разработана система-SCADA «РусВизуализация».

Самый простой способ диспетчеризации предусматривает вывод дискретных сигналов «аварий» и других событий.

Для каких задач подойдет ШКУУ

Шкаф контроля и управления уровнем подойдет для промышленных применений с различными условиями. Самые простые задачи – автоматическое наполнение или опорожнение емкости. Сложный функционал – поддержание уровня ступенчатое или с помощью ПИД-регулятора.

Широкая опциональность и доступность различных технических решений позволяет кастомизировать шкаф под самые узкие задачи.

Вот несколько примеров решений, которые «РусАвтоматизация» выполнила для своих клиентов:

• Контроль и поддержание уровня в баках запаса автоматического полива. Для этого использовался ШКУУ совместно с кондуктометрическими датчиками уровня.
• Контроль степени наполнения дренажной емкости. Контролируемым веществом также является вода. Поэтому ШКУУ и кондуктометрия отлично справились.
• Контроль уровня кислоты и негорючего сжиженного газа. Используется ШКУУ на две емкости. В качестве средства измерения уровня применяется уровнемерная камера производства «РусАвтоматизации» с магнитострикционным датчиком CLL-MS.
• Контроль уровня силоса. Контролируемый материал – это сыпучее вещество. ШКУУ работает совместно с лотовым уровнемером.

Как выбрать исполнение шкафа контроля и управления уровнем

Возможен выбор из более чем 50 модификаций шкафов контроля и управления уровнем. Самая минимальная комплектация рассчитана на 4 дискретных входа и 4 выхода. Она подойдет для контроля уровня в емкостях с сигнализаторами о достижении предельного значения и аварийной перепитки. Сложность комплектации зависит от задач производства.

Для удобства эксплуатации шкафы могут оснащаться внутренним освещением и розеткой 220 В. На все дополнительные устройства предусмотрен отдельный автоматический выключатель.

В зависимости от необходимых функций шкаф может быть дополнен следующими опциями:

• устройства контроля температуры – датчики и температурный регулятор;
• приборы для индикации аналоговых сигналов – панель или вторичный, показывающий прибор;
• для шкафов от IP54, предназначенных для улицы, устанавливается система внутреннего контроля микроклимата – термостаты, вентилятор и обогреватель;
• пусковое устройство для любого оборудования – твердотельное реле для ТЭНа, контактор для задвижки, УПП или ЧП для насосного агрегата;
• максимальное защитное исполнение корпуса шкафа – IP65 (для самых жестких условий).

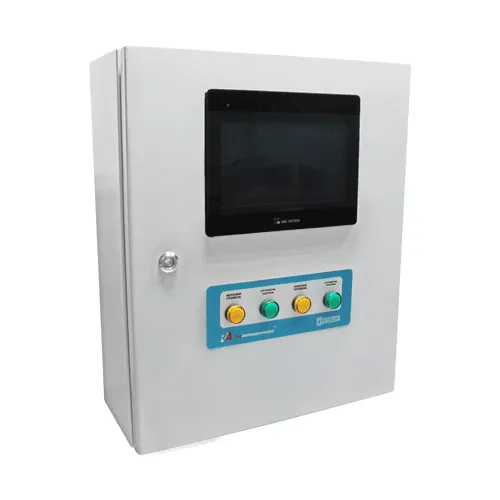

Для масштабных задач может быть установлена панель оператора – с визуализацией и управлением в SCADA «РусВизуализация».

Код заказа

Для формирования исполнения шкафа управления и контроля уровня воспользуйтесь конфигуратором с выбором ключевых параметров и дополнительных опций. К основным характеристикам относятся:

• дискретные выходы DI – PNP, NPN, «сухой контакт» (0, 4, 10, 18, 26);
• дискретные выходы DO – «сухой контакт» (0, 4, 10, 18, 26);
• аналоговые выходы AI (0, 1, 6, 10, 14, 18);
• аналоговые выходы AO (0, 1, 2, 4, 6);
• визуализация – нет – 1, есть – 2;
• исполнение корпуса шкафа – (У) уличное / (В, УВ) для отапливаемых помещений.

Дополнительные возможности:

• диспетчеризация по Ethernet, Modbus RTU и другие промышленные протоколы;
• измерение и регулирование температуры;
• два ввода (c АВР);
• звуковая сигнализация / светосигнальная колонна;
• внутреннее освещение шкафа;
• диспетчеризация по GSM;
• аналоговый сигнал HART;
• цифровой сигнал Modbus RS-485;
• индикация аналогового сигнала;
• возможность экстренного отключения питания;
• устройства пуска;
• ручное управление (на дверце шкафа);
• источник бесперебойного питания.

Если вам нужны опции, не указанные в конфигураторе, обратитесь к нашим специалистам для уточнения технического задания на шкаф.

Видео шкафов управления

Для консультации по вопросам комплектации шкафа обращайтесь к нашим специалистам – по телефону, через электронную почту или оставляйте заявку на обратный звонок.
