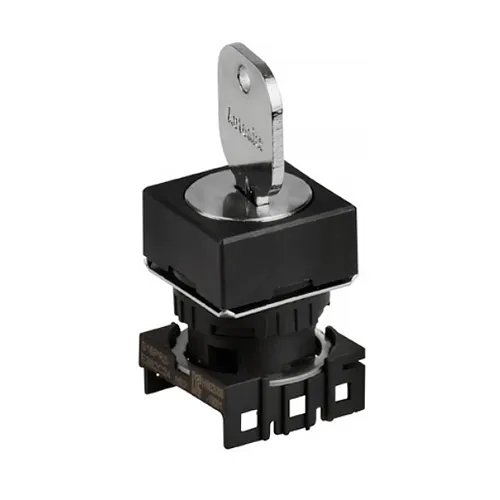

Селекторные кнопки с ключом S16KRS в Санкт-Петербурге
Селекторные переключатели с ключом S16KRS и квадратной поверхностью благодаря небольшим габаритам – монтажный Ø16 мм, короткая задняя часть 29,5 мм, - а также независимым съёмным контактам. Переключатели компактно размещаются в тесном пространстве на панелях управления или пультах. В устройствах предусмотрены 3 положения для удаления ключа.
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: S16KRS-2BK2C
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||
Модификации селекторных переключателей S16KRS с ключом
В серии переключателей с ключом S16KRS от Autonics представлено несколько модификаций:
- S16KRS-1 – двухпозиционный, пружинный самовозврат,
- S16KRS-2 – двухпозиционный, фиксируемый,
- S16KRS-3 – трехпозиционный, пружинный самовозврат,
- S16KRS-4 – трехпозиционный, фиксируемый,
- S16KRS-5 – трехпозиционный, пружинный самовозврат из правого положения,
- S16KRS-6 – трехпозиционный, пружинный самовозврат из левого положения.
| Оперирование | Модель | Блок контактов |
 2-х позиционный, пружинный самовозврат, ключ вынимается в положении: Слева |
S16KRS-1AKC | Контакт C – 1 |
| S16KRS-1AK2C | Контакт C – 2 | |
 2-х позиционный, фиксируемый, ключ вынимается в положении: Слева |
S16KRS-2AKC | Контакт C – 1 |
| S16KRS-2AK2C | Контакт C – 2 | |
 2-х позиционный, фиксируемый, ключ вынимается в положении: Слева+Справа |
S16KRS-2BKC | Контакт C – 1 |
| S16KRS-2BK2C | Контакт C – 2 | |
 2-х позиционный, фиксируемый, ключ вынимается в положении: Справа |
S16KRS-2DKC | Контакт C – 1 |
| S16KRS-2DK2C | Контакт C – 2 | |
 3-х позиционный, пружинный самовозврат, ключ вынимается в положении: Центр |
S16KRS-3EK2C | Контакт C – 2 |
 3-х позиционный, фиксируемый, ключ вынимается в положении: Слева |
S16KRS-4AK2C | Контакт C – 2 |
 3-х позиционный, фиксируемый, ключ вынимается в положении: Слева+Справа |
S16KRS-4BK2C | Контакт C – 2 |
 3-х позиционный, фиксируемый, ключ вынимается в положении: Слева+Центр+Справа |
S16KRS-4CK2C | Контакт C – 2 |
 3-х позиционный, фиксируемый, ключ вынимается в положении: Справа |
S16KRS-4DK2C | Контакт C – 2 |
 3-х позиционный, фиксируемый, ключ вынимается в положении: Центр |
S16KRS-4EK2C | Контакт C – 2 |
 3-х позиционный, фиксируемый, ключ вынимается в положении: Центр+Справа |
S16KRS-4FK2C | Контакт C – 2 |
 3-х позиционный, фиксируемый, ключ вынимается в положении: Слева+Центр |
S16KRS-4GK2C | Контакт C – 2 |
 3-х позиционный, пружинный самовозврат из правого положения, ключ вынимается в положении: Слева |
S16KRS-5AK2C | Контакт C – 2 |
 3-х позиционный, пружинный самовозврат из правого положения, ключ вынимается в положении: Центр |
S16KRS-5EK2C | Контакт C – 2 |
 3-х позиционный, пружинный самовозврат из правого положения, ключ вынимается в положении: Слева+Центр |
S16KRS-5GK2C | Контакт C – 2 |
 3-х позиционный, пружинный самовозврат из левого положения, ключ вынимается в положении: Справа |
S16KRS-6DK2C | Контакт C – 2 |
 3-х позиционный, пружинный самовозврат из левого положения, ключ вынимается в положении: Центр |
S16KRS-6EK2C | Контакт C – 2 |
 3-х позиционный, пружинный самовозврат из левого положения, ключ вынимается в положении: Центр+Справа |
S16KRS-6FK2C | Контакт C – 2 |
- Блок индикации не предусмотрен;
- Управляющая часть и блок контактов приобретаются отдельно (управляющая часть: полужирным шрифтом, блок контактов: обычным шрифтом);
- Возможно подключение до 2 блоков контактов. Подключайте блоки контактов только по бокам. Исключается подключение блока контактов посередине, он не будет работать.
Отличительные преимущества переключателей серии S16KRS
Отличительными особенностями селекторных переключателей серии S16KRS являются:
- Квадратные выступающие головки с ключом;
- Простой монтаж и лёгкое обслуживание;
- Пружинный механизм осуществляет самовозврат в исходное положение;
- 3 положения извлечения ключа;
- Различные исполнения по самовозврату и фиксации;
- Уровень защиты переключателя IP65;
- Независимые съёмные контакты;
- Нет подсветки – отсутствует блок индикации.
Особенности применения селекторных переключателей S16KRS
Селекторные переключатели серии S16KRS предназначены для переключения оборудования из режима ручного управления в автоматический и наоборот. А также для включения или выключения системы.
Необходимо учитывать, что допускается подключение одного или двух блоков. При этом рабочими будут блоки, подключенные только слева и справа. Средний блок не будет работать.
Технические характеристики переключателей S16KRS
| Механические характеристики | |
| Угол включения | 2-позиц.: 90°±5", 3-позиц.: 45°±5° |
| Усилие при включении | 20 - 120 Н.мм |
| Ударная нагрузка | 500 м/с2 (около 30G) по осям X, Y, Z – 3 раза |
| Виброустойчивость | Амплитуда 1,5 мм при частоте 10 - 55 Гц по осям X, Y, Z в теч. 2 час. |
| Механический ресурс | Минимум 250 000 операций (от 20 в минуту) |
| Характеристики блоков контактов | |
| Токонесущая способность | 250В AC 3А, 250В AC/3А |
| Диэлектрическая прочность | 2000 В, 50/60 Гц за 1 мин. (для разных полярностей) 1000 В, 50/60 Гц за 1 мин. (для одной полярности) |
| Сопротивление изоляции | От 100 МОм (при постоянном напряжении 500 В) |
| Контактное сопротивление | до 50 МОм (исходное значение) |
| Электрический ресурс | от 1 000 000 операций (от 20 операций в минуту) |
| Материал контактов | AgNi10 |
|
Условия окружающей среды (без учёта замерзания и конденсации) |
|
| Рабочая температура | -15…+55°С; хранение при -25…+65°С |
| Относительная влажность | 35…85% |
| Степень защиты | IP65 (стандарт МЭК) |
Габаритные размеры
|
|
Размеры выреза панелей
|
Сертификаты
Все селекторные переключатели с ключом S16KRS отвечают необходимым требованиям, предъявляемым к промышленной автоматике, что подтверждается сертификатом качества.
