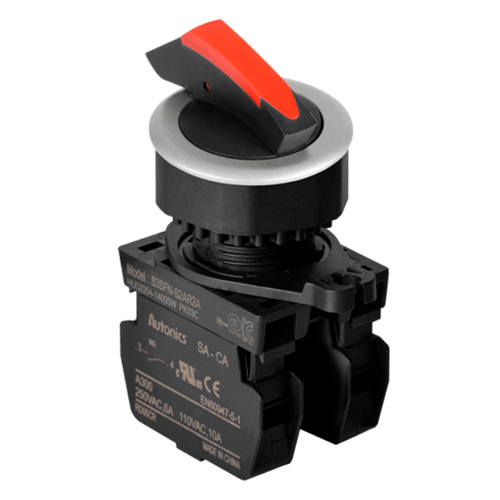

Селекторные кнопки S3SFN

Модификации селекторных переключателей S3SFN

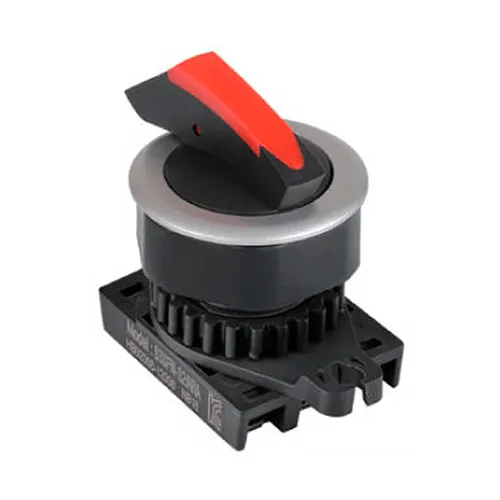

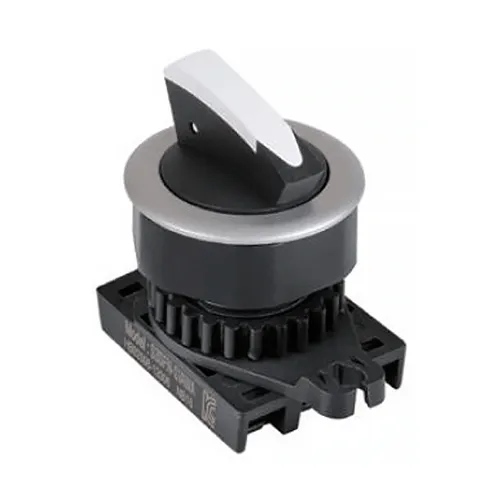

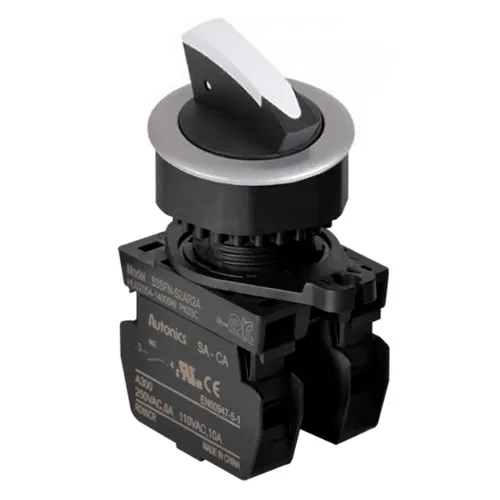

Модификации с короткой ручкой shark, без подсветки:

• S3SFN-S1 — двухпозиционный переключатель с самовозвратом,
• S3SFN-S3 — двухпозиционный переключатель без самовозврата,
• S3SFN-S5 — трехпозиционный переключатель с самовозвратом из двух положений,
• S3SFN-S7 — трехпозиционный переключатель без самовозврата,
• S3SFN-SA — трехпозиционный переключатель с самовозвратом из одного (правого) положения,
• S3SFN-SC — трехпозиционный переключатель с самовозвратом из одного (левого) положения.

Модификации с длинной ручкой shark, без подсветки:

• S3SFN-S2 — двухпозиционный переключатель с автоматическим пружинным возвратом,
• S3SFN-S4 — двухпозиционный переключатель без возврата,
• S3SFN-S6 — трехпозиционный переключатель с пружинным автоматическим возвратом из двух положений,
• S3SFN-S8 — трехпозиционный переключатель без самовозврата,
• S3SFN-SB — трехпозиционный переключатель с автоматическим возвратом из одного (правого) положения,
• S3SFN-SD — трехпозиционный переключатель с автоматическим возвратом из одного (левого) положения.

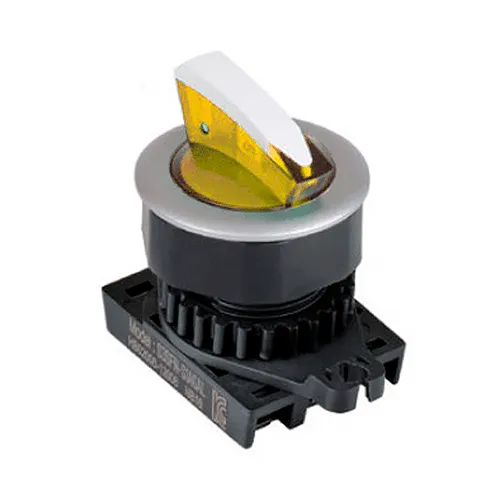

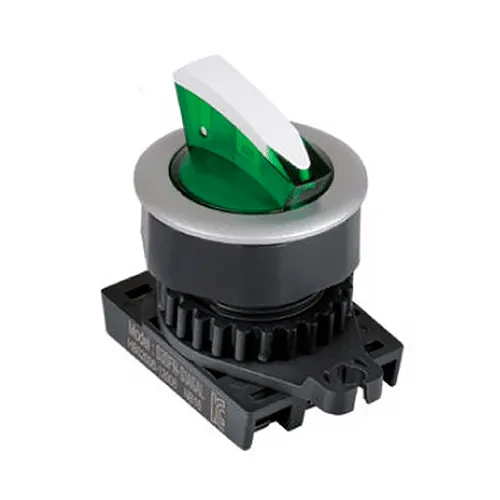

Модификации с короткой ручкой shark, с подсветкой:

• S3SFN-L1 — двухпозиционный переключатель с пружинным самовозвратом,
• S3SFN-L3 — двухпозиционный переключатель без самовозврата,
• S3SFN-L5 — трехпозиционный переключатель с пружинным самовозвратом из двух положений,
• S3SFN-L7 — трехпозиционный переключатель без самовозврата,
• S3SFN-LA — трехпозиционный переключатель с пружинным самовозвратом из правого положения,
• S3SFN-LC — трехпозиционный переключатель с пружинным самовозвратом из левого положения.

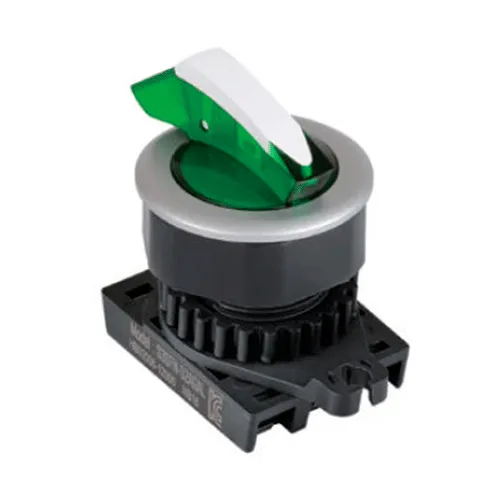

Модификации с длинной ручкой shark, с подсветкой:

• S3SFN-L2 — двухпозиционный переключатель со встроенным самовозвратом,
• S3SFN-L4 — двухпозиционный переключатель без функции самовозврата,
• S3SFN-L6 — трехпозиционный переключатель с функцией самовозврата из двух позиций,
• S3SFN-L8 — трехпозиционный переключатель без самовозврата,
• S3SFN-LB — трехпозиционный переключатель с функцией самовозврата только из правого положения,
• S3SFN-LD — трехпозиционный переключатель с функцией самовозврата только из левого положения.

Преимущества работы с позиционными переключателями серии S3SFN

Селекторные переключатели S3SFN имеют ряд отличных преимуществ перед аналогичными устройствами для коммутации электроцепей:

• серебряные контакты с улучшенными характеристиками,
• съемный контактный блок,
• возможность установки дополнительных контактов,
• ручка переключения нового поколения в форме плавника в двух вариантах цвета,
• утопленный вариант монтажа для компактного размещения,
• повышенная износостойкость переключателя,
• высокая степень защиты корпуса.

Область применения селекторных переключателей S3SFN

Селекторные переключатели серии S3SFN подходят для различных производственных отраслей, в том числе, для транспортной отрасли, сельского хозяйства, пищевой промышленности, строительства, металлургии, химической промышленности. Переключатели S3SFN могут устанавливаться на панели, пульты, шкафы управления отдельными видами оборудования, промышленными комплексами, технологическими процессами.

Технические характеристики серии переключателей S3SFN

Технические характеристики идентичны для всех моделей позиционных переключателей S3SFN:

• для монтажных отверстий 30,5мм в диаметре,
• максимально разрешенная толщина панели монтажа — 4мм,
• 2 варианта цвета,
• до двух контактных блоков,
• нагрузочная способность контактов 6А/250В~, 10А/110В~,
• гарантировано не менее 1 000 000 переключений (20 раз/мин),
• корпус IP52,
• для температур в диапазоне –15...+55°С.

Габаритные размеры

S3SFN с короткой ручкой shark

S3SFN с длинной ручкой shark

Размеры выреза панелей

Сертификаты

Селекторные переключатели серии S3SFN прошли необходимые проверки для применения в промышленности и имеют подтверждающие документы:

• сертификат соответствия CE
• сертификат UL
• CE сертификат для серии S3SFN

Документация

• Каталог Переключатели. Зуммеры. Кнопки Autonics
